力士乐HED8型活塞式电液压力开关

在液压系统的压力控制回路中，这类活塞式电液压力开关承担着压力阈值触发、系统状态反馈的核心作用，常见于锻压设备液压站、工程机械液压回路、重型机床夹紧系统、船舶液压舵机等需要精准压力节点信号输出的场景，当系统压力达到设定阈值时，内部活塞组件推动微动触点动作，输出开关量电信号给PLC或继电器回路，实现泵组启停、回路卸荷、安全联锁、报警提示等功能，是液压系统闭环控制里不可或缺的检测执行元件。

这款HED8型1X系列的OH安装形式产品，采用垂直堆叠的安装结构，适配ISO16873标准的OH法兰连接接口，可直接叠加在同通径的液压阀组上方，不需要额外设计安装支架，能大幅缩减阀组的整体占用空间，在集成化液压阀岛的设计中，这种垂直堆叠的安装方式可以有效减少管路连接点，降低系统泄漏风险，同时缩短压力信号的传递路径，提升压力触发的响应速度。产品的压力等级覆盖350bar的常用工作区间，最大可承受630bar的瞬时峰值压力，能适配绝大多数中高压液压系统的工况需求，避免系统压力冲击造成的元件损坏。

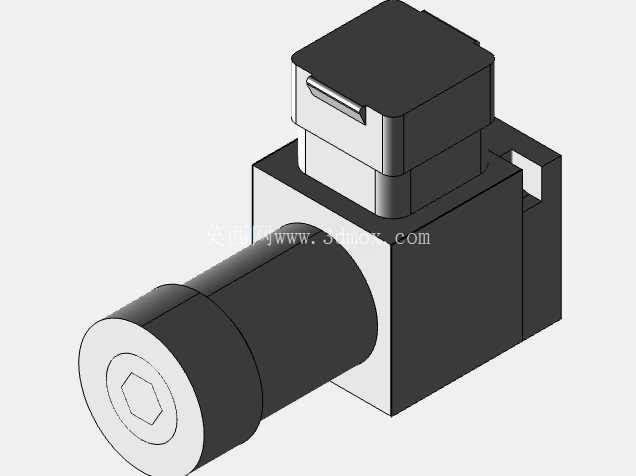

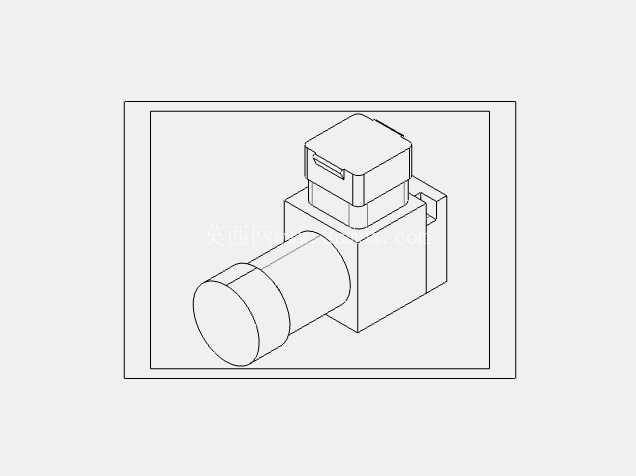

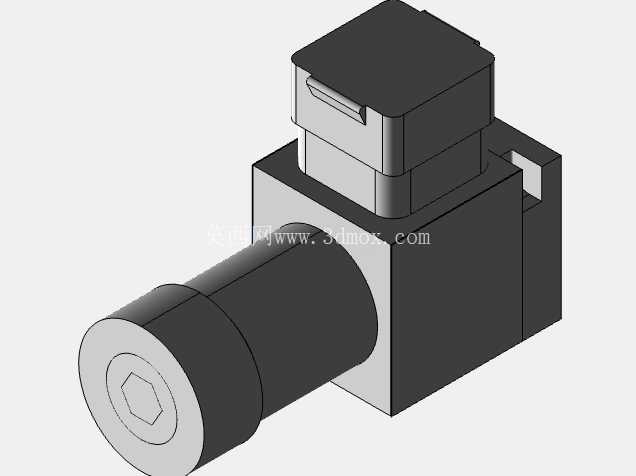

从结构设计来看，产品整体分为液压检测腔、活塞传动腔、电气接线腔三个独立部分，下部的圆柱形液压接口端内置带内六角锁紧的压力调节结构，用户可通过内六角扳手调整内部弹簧的预压缩量，以此改变压力触发的阈值，调节主轴带清晰刻度标识，调整时可直观对应压力设定值，不需要额外连接压力表反复校准，该版本不带保护盖，适合安装在阀组内侧、有整体防护的液压站内部场景，若应用在暴露在外的工程机械场景，可选配带保护盖的版本适配。中部的方形阀体为高强度合金钢材质，表面做发黑防锈处理，内部活塞采用精密研磨加工，配合密封件实现液压腔与电气腔的完全隔离，避免液压油渗入电气部分造成触点短路，活塞的运动行程经过精准计算，既保证压力触发的动作精度，又避免超程造成内部零件的撞击损坏。上部的电气接线腔为方形防护结构，侧面预留标准电气接插件接口，适配DIN EN 175301-803标准的连接器，接线时不需要打开腔体，直接插拔接插件即可完成接线，防护等级可达IP65，能适应液压站周边少量油雾、潮气的工作环境。

在安装边界尺寸上，产品下部圆柱形接口的外径、上部方形接线腔的边长、整体堆叠高度都符合标准阀组的安装尺寸链，垂直安装时叠加在换向阀或溢流阀上方，不会超出阀块的侧边轮廓，也不会和周边的管路、其他阀件产生干涉，电气接口的朝向可根据接线需求旋转调整，松开上部腔体的锁紧螺钉即可旋转360度调整接线方向，适配不同的布线走向。产品内部的电气触点为常开常闭双组输出，可同时接报警回路和控制回路，触点容量满足常规继电器驱动需求，不需要额外加装中间继电器即可直接驱动小功率控制元件，简化系统的接线设计。

在实际选型应用中，需要注意该型号的压力调节范围、安装接口形式、电气连接方式和系统需求匹配，垂直堆叠安装时要保证阀块对应的油道通径和产品进油口一致，避免通流不足造成压力检测滞后，调节压力设定值时要缓慢旋转调节主轴，避免一次性调整过大造成压力设定偏差，日常维护时只需要检查外部密封是否有渗漏、电气接插件是否松动即可，内部活塞和弹簧为长效设计，在正常液压油清洁度的工况下可长期无故障运行。这类压力开关和传统的膜片式压力开关相比，活塞式结构抗污染能力更强，对液压油的清洁度要求更低，在工况相对恶劣的冶金、矿山设备液压系统中，使用寿命比膜片式产品高出数倍，同时压力触发的滞环更小，重复精度更高，适合对压力控制精度有一定要求的工业液压场景。
