力士乐HED8型活塞式电液压力开关

在工业液压系统的压力监测与控制回路中，这类活塞式电液压力开关是保障系统压力安全、实现逻辑动作触发的核心检测元件，常见于冶金设备液压站、工程机械液压系统、机床液压夹紧回路、重型装备的压力联锁保护场景，承担着压力阈值触发、系统过载保护、动作顺序联锁的实际功能，当系统油压达到设定阈值时，内部活塞机构推动电气触点动作，输出开关量信号给控制系统，完成泵组启停、阀组切换、报警触发等对应动作。

从结构设计逻辑来看，这款垂直堆叠安装的OH型压力开关，采用活塞式感压结构，相比膜片式压力开关，活塞结构能够承受更高的系统压力冲击，适配最高350bar的持续工作压力，短时可耐受630bar的压力峰值，完全匹配中高压液压系统的使用工况。感压端直接与液压油路连通，油液压力作用在活塞端面，克服内部弹簧预紧力推动活塞位移，当位移达到触发行程时，驱动内置的电气微动开关完成信号切换，这种直动式的结构设计响应速度快，动作滞后量小，能够精准捕捉系统压力的变化，避免压力信号反馈延迟带来的系统误动作。

安装边界上，这款产品采用OH法兰垂直堆叠的安装形式，符合ISO16873安装标准，属于2X系列组件，适配20至29规格的安装位，安装尺寸与同系列老型号完全兼容，不需要对现有安装面板、油路块进行二次加工即可直接替换，对于设备改造、备件更换的场景十分友好。电气连接端采用标准DIN EN175301-803连接器，也就是行业内常用的K14型连接器接口，不需要额外定制接插件，现场布线时可以直接选用标准液压阀用连接器完成接线，防护等级满足工业现场的油液飞溅、粉尘环境使用要求。调节端配置带刻度的旋转旋钮，操作人员可以直接通过旋钮刻度直观调整设定压力值，调整范围覆盖200bar以内的压力区间，调整完成后可以通过锁紧结构固定旋钮位置，避免设备运行过程中的振动导致设定值漂移。

密封设计上，所有油腔密封件均采用标准NBR丁腈橡胶密封件，适配常规矿物液压油，包括HL、HLP、HVLP等常用牌号的液压油，密封沟槽的尺寸设计完全符合液压元件密封设计规范，能够在长期压力交变的工况下保持密封可靠性，减少内泄、外渗的故障概率。本体结构采用块状集成设计，感压腔体、活塞导向孔、电气安装腔集成在同一个金属本体上，减少了额外的连接密封点，降低了泄漏风险，同时紧凑的块状外形也方便在集成阀块上进行堆叠安装，节省阀组的安装空间，尤其适合在布局紧凑的液压阀岛、集成油路块上使用。

在实际选型应用中，这类活塞式压力开关需要根据系统的最高工作压力选择对应压力等级的型号，避免长期超压使用导致内部弹簧疲劳、活塞卡滞；安装时需要注意垂直安装的方向要求，确保活塞运动方向不受重力偏移影响，保证动作精度；接线时需要注意电气触点的负载容量，不能直接驱动大功率负载，需要通过中间继电器完成信号中转，避免触点烧蚀影响使用寿命。日常维护中，只需要定期检查密封部位是否有渗油、接线是否松动，不需要额外的拆解维护，在正常的液压油清洁度条件下，活塞结构的抗污染能力优于膜片结构，能够适应普通工业液压系统的油液清洁度要求，减少因为油液杂质导致的卡滞故障。

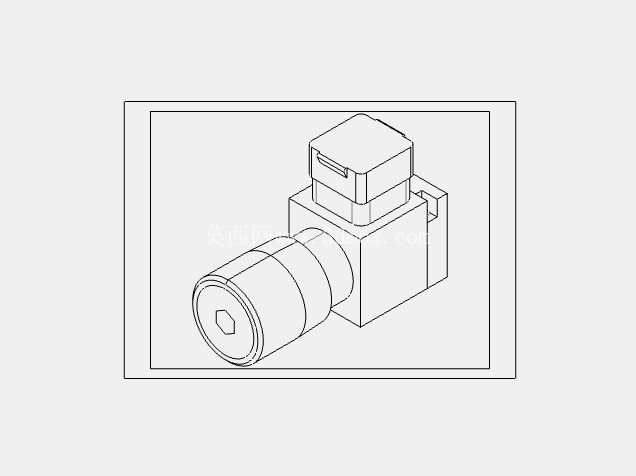

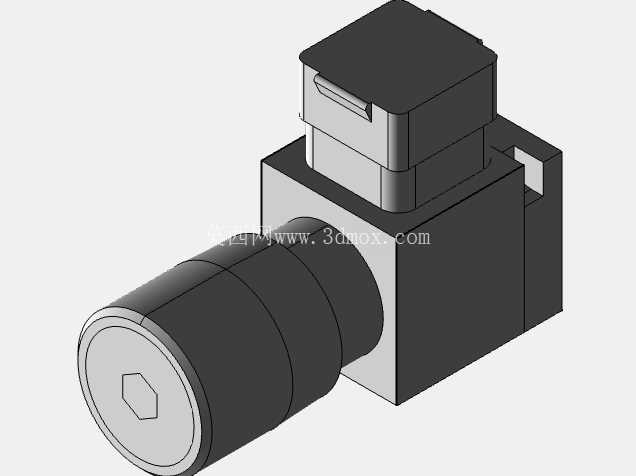

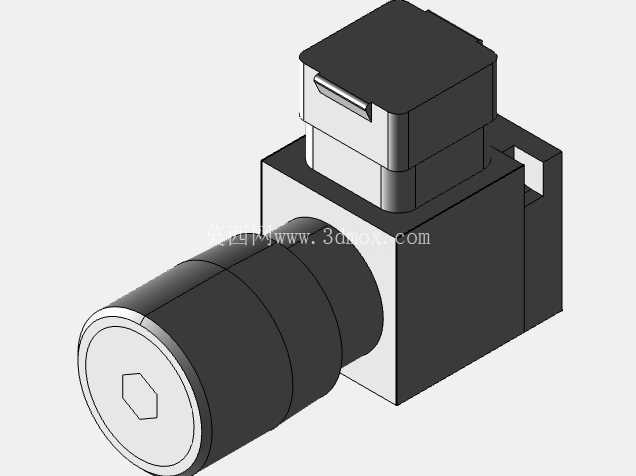

从三维建模的角度来看，这款模型完整还原了产品的外形轮廓、安装接口尺寸、调节端与电气端的结构特征，建模时重点保证了安装法兰的孔位尺寸、本体的外形边界、连接器的安装位置与实物一致，能够直接用于液压阀块的布局设计、设备三维装配的干涉检查，在做液压站三维布局、设备液压系统装配模拟时，可以直接调用该模型完成整体装配，不需要重新测绘建模，能够大幅提升设计阶段的工作效率，避免因为安装尺寸不匹配导致的后期加工返工。
