力士乐HED8型活塞式电液压力开关结构

这款活塞式电液压力开关，是液压系统里负责压力阈值触发的核心检测控制元件，常见于各类需要压力联锁保护、工况切换的液压回路中，比如锻压设备的压力过载保护回路、工程机械的液压支腿锁紧回路、机床液压夹紧系统的压力确认环节，都能见到这类元件的身影，它不需要持续输出模拟压力信号，只需要在系统压力达到设定阈值时输出开关量电信号，完成电路的通断切换，实现系统的逻辑控制。

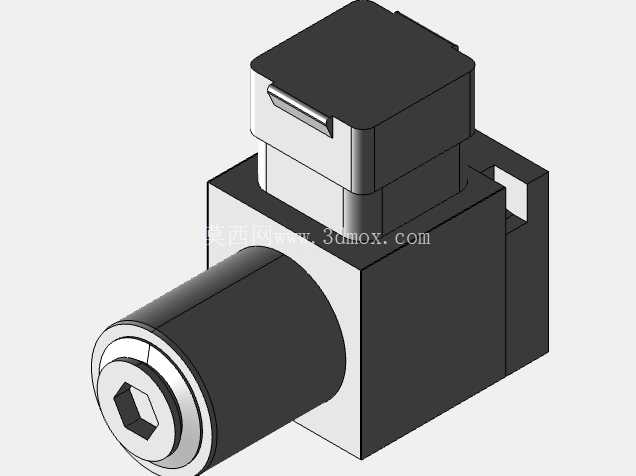

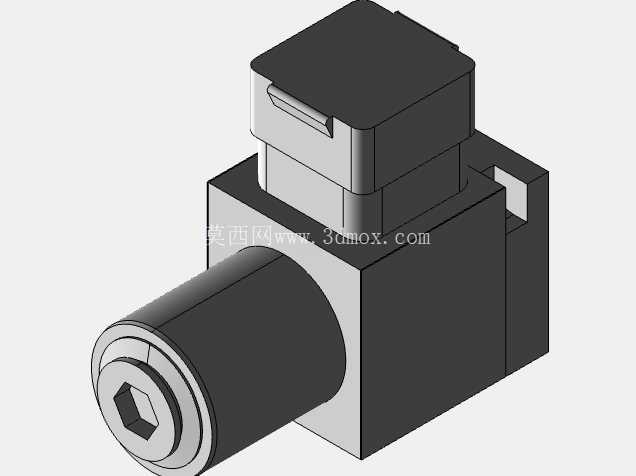

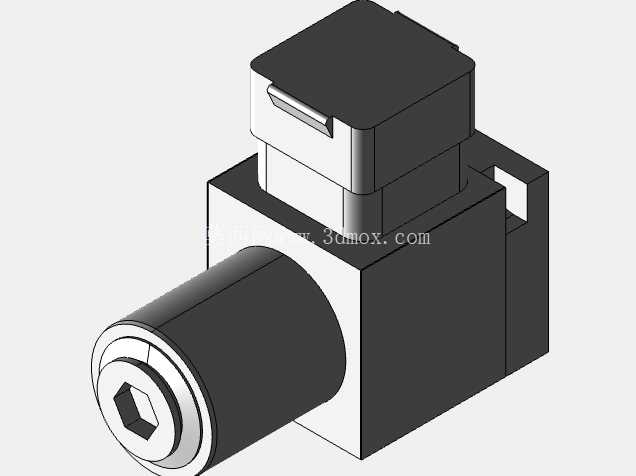

从结构设计来看，这款垂直堆叠安装的OH型结构，整体采用方块式集成布局，主体分为液压检测腔、活塞传动腔、微动开关触发腔三个核心部分，前端带内六角的调节端是设定压力的调节部位，采用无刻度的内六角主轴设计，调试时需要配合外接压力检测表来校准设定值，这种设计能避免现场无关人员随意拧动改变设定参数，同时省去了外露刻度盘的防护结构，整体密封性能更优，适配液压站、工程机械这类工况复杂、存在油污、粉尘飞溅的使用场景。密封件采用标准NBR丁腈橡胶材质，可兼容HL、HLP系列常规矿物液压油，也适配HVLP低凝液压油，能满足不同地域、不同工况下的液压介质使用需求，微动开关的切换精度控制在设定压力值的1%以内，重复触发精度高，不会出现压力波动下的频繁误触发问题，保障系统逻辑控制的稳定性。

安装边界上，这款OH型垂直堆叠版本采用法兰连接形式，不需要额外的安装支架，可以直接叠加在液压阀组的对应油口上，集成度高，能大幅减少阀组的外接管路数量，降低管路泄漏点。电气连接端采用标准DIN EN 175301-803规格的连接器，也就是行业内常用的赫斯曼接头形式，接线时不需要拆开元件本体，直接插拔连接器即可完成接线，现场维护更换效率很高，连接器本身带密封结构，能达到常规工业场景的防护要求，不需要额外加装防护盖。元件的最大工作压力上限为350bar，常规设定压力覆盖100bar及以下的常用压力区间，选型时需要注意系统的峰值冲击压力不能超过元件的最大承压上限，避免内部活塞密封件损坏导致内泄或者触发失效。

在实际系统设计选型时，这类压力开关通常会并联在需要检测压力的支路上，比如液压泵出口的过载保护回路中，当泵出口压力超过设定值时，压力开关触发，输出电信号给PLC控制溢流阀卸荷或者直接切断泵的动力输入，避免系统超压损坏管路和元件；在液压夹紧回路中，压力开关安装在夹紧缸的进油侧，当夹紧压力达到设定值时，触发信号反馈给系统，确认夹紧动作完成，才允许设备进入下一步加工工序，避免因为夹紧力不足导致工件飞出的安全事故。建模过程中需要重点关注前端调节部位的内六角尺寸、安装法兰的油口通径、安装孔位的中心距、电气连接器的出线方向空间预留，这些尺寸直接影响后续阀组集成时的干涉检查，尤其是垂直堆叠安装时，元件上方需要预留足够的接线空间和调节空间，不能被其他阀件或者管路挡住调节端和接线端，否则后期现场调试和维护时无法操作。内部活塞的行程设计很短，只有不到1mm的触发行程，所以建模时不需要做太大的运动空间预留，活塞与腔体的配合间隙按照H7/f6的间隙配合设计，密封槽的尺寸严格按照NBR O型圈的标准槽尺寸设计，保证密封件压缩量在合理区间，既不会因为压缩量过大导致密封件过早老化损坏，也不会因为压缩量不足出现内泄问题。
