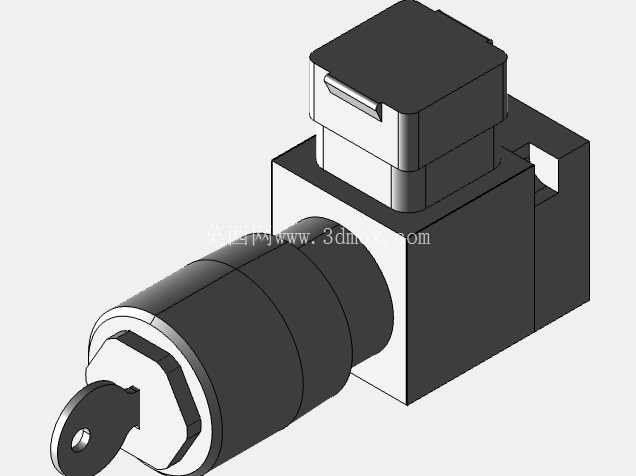

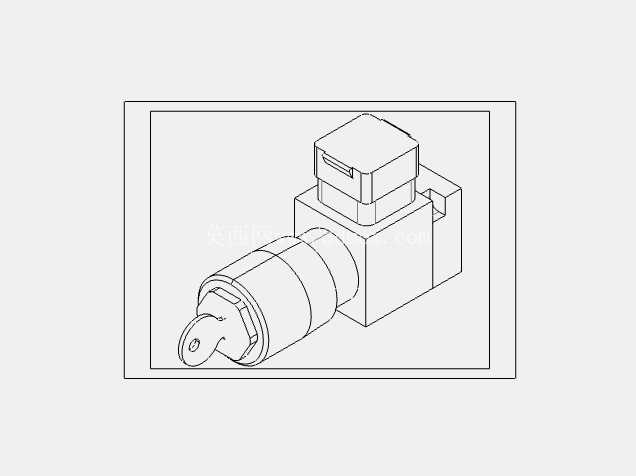

力士乐HED8型OH垂直堆叠活塞式电液压力开关

在液压系统的压力监测与控制环节，这款活塞式电液压力开关是保障回路压力稳定、实现工况联锁保护的核心元件，常被布置在液压站出口、执行机构进油侧、蓄能器组旁等关键压力节点，覆盖冶金设备液压站、工程机械液压回路、机床夹紧系统、注塑机锁模油路等多类工业场景，承担压力阈值触发、过载保护、工况状态反馈的实际作用。

从功能特性来看，该款压力开关采用活塞式感压结构，相比膜片式结构更适配中高压液压工况，可承受最高630bar的系统额定压力，压力设置范围覆盖40bar至630bar区间，能满足绝大多数中高压液压系统的压力阈值设定需求。产品配备带刻度的可锁定旋钮，现场调试时可直接通过刻度标识快速调整触发压力值，调整完成后可通过锁定结构固定设定值，避免设备运行过程中因振动、误触导致压力阈值偏移，重复精度控制在设定压力的1%以内，能为系统提供稳定可靠的压力开关量信号输出。密封件采用标准NBR丁腈橡胶材质，可适配常规矿物液压油及绝大多数商用液压介质，无需额外更换密封件即可兼容多数工业液压系统的介质要求，微动开关作为电信号切换元件，无电位切换过程，信号输出干脆无延迟，可直接接入PLC输入模块或继电器控制回路，实现压力超限报警、泵组启停控制、执行机构动作联锁等功能。

设计思路上，这款产品采用OH垂直堆叠组件结构，可直接通过ISO 16873标准的OH法兰接口实现垂直堆叠安装，无需额外设计安装支架与过渡油路块，能大幅简化液压阀组的集成设计，减少管路连接点，降低系统泄漏风险。电气连接侧采用符合DIN EN 175301-803标准的连接器，属于液压行业通用的接插件规格，现场接线时可直接选用标准配套线缆接头，无需定制特殊接插件，维护更换时拆装便捷。感压活塞采用硬质合金配合精密研磨的阀体内孔，配合间隙控制在微米级，既保证活塞动作的灵敏度，又能避免高压油液内泄影响压力检测精度，阀体本体采用高强度锻钢材质，经过表面防锈处理，可适应工业车间的常规温湿度环境，长期运行无锈蚀卡滞风险。

从安装边界与外形尺寸来看，这款压力开关整体采用方块式主体加侧出电气接头、轴向感压接口的布局，垂直堆叠安装时，整体高度方向尺寸紧凑，不会在阀组上方占用过多安装空间，便于阀组整体在设备内部的布局排布。感压接口与安装法兰为一体化设计，安装时只需将法兰面对齐阀组对应的安装孔位，拧紧固定螺栓即可完成油路与机械连接，安装扭矩符合液压阀安装的通用标准，无需额外的密封垫片，法兰面自带的密封结构即可实现高压密封。电气接头侧预留了足够的线缆插拔空间，即使在阀组排布密集的场景下，也能顺利完成线缆的拆装作业，产品侧面无突出的操作部件，调整旋钮布置在产品顶部，垂直安装后操作人员可直接在阀组上方完成压力值的调整与锁定，无需俯身或拆卸周边元件即可完成调试作业。

在实际设备选型应用中，这款压力开关可直接替换同系列同规格的老旧产品，安装尺寸与接口完全通用，无需对原有阀组进行改造，设备维护时可直接整体更换，大幅缩短停机维护时间。在液压系统设计阶段，选用该款垂直堆叠式压力开关，可将压力检测元件直接集成在控制阀组上，省去了外接测压管路、独立安装支架的设计工作，能有效缩小液压站的整体体积，减少管路接头带来的泄漏点，提升整个液压系统的集成度与可靠性。对于三维建模与结构设计从业者而言，该模型完整还原了产品的所有外形细节、安装接口尺寸、操作部件位置，可直接导入液压阀组的整体装配模型中，用于阀组布局干涉检查、安装空间校核、整机布管布线设计，能有效减少设计阶段的尺寸核对工作量，避免因元件尺寸偏差导致的装配干涉问题。
