力士乐HED8型活塞式电液压力开关结构

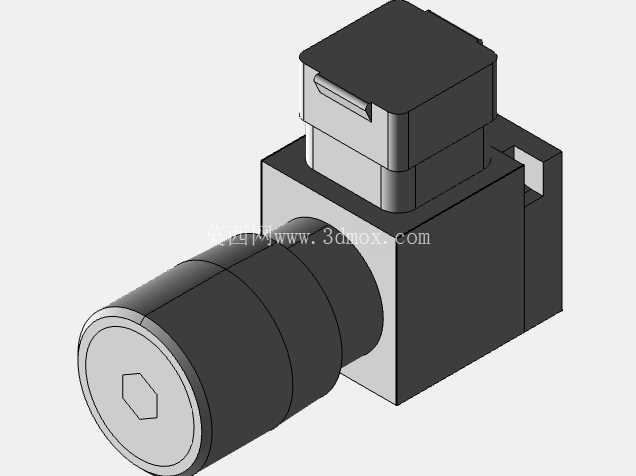

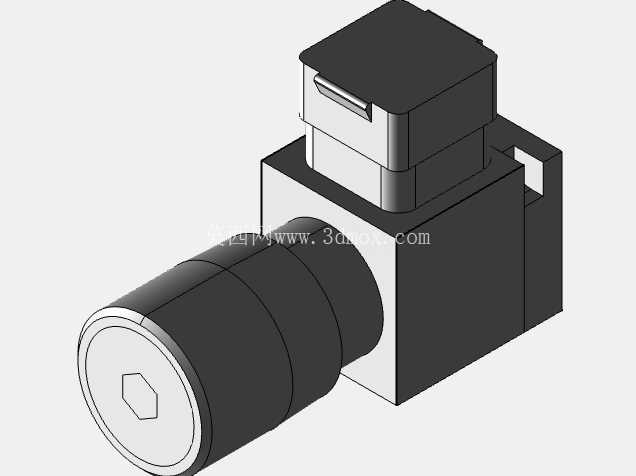

这款活塞式电液压力开关，是工业液压系统里用于压力阈值监测与电信号反馈的核心控制元件，适配垂直堆叠安装的阀组布局场景，在工程机械液压回路、机床液压站、重型设备液压控制系统中都有广泛应用，主要承担系统压力超限保护、压力节点信号触发、工况逻辑切换的功能，当系统压力达到设定阈值时，内部微动开关动作输出电信号，可直接接入设备PLC控制回路，实现泵组启停、阀组换向、报警触发等连锁控制逻辑。从结构设计来看，该压力开关采用活塞式感压结构，相比膜片式压力开关，能承受更高的系统压力冲击，适配最高350bar的额定工作压力场景，感压活塞与壳体之间配备标准NBR密封件，可兼容常规矿物液压油、通用液压传动介质，密封结构经过动密封耐久优化，在长期往复动作下仍能保持稳定的密封性能，避免内泄影响压力检测精度。调节端采用带刻度旋钮的KW调节类型，现场调试时可直接通过旋钮刻度快速调整压力触发阈值，无需额外接压力表反复校准，旋钮带有锁止结构，调试完成后可固定设定值，避免设备运行过程中因振动、误触导致压力设定值偏移。安装接口采用OH型垂直堆叠连接形式，符合ISO16873法兰连接标准，可直接叠加安装在标准液压阀组的对应安装面上，无需额外设计安装支架与过渡管路，能大幅缩减液压阀组的整体安装空间，减少管路连接点的泄漏风险，垂直堆叠的安装形式也让压力检测口直接连通阀组内部油道，压力响应延迟更低，检测精度更稳定。电气连接端采用标准DIN EN 175301-803连接器接口，属于液压元件通用的电气连接标准，现场接线时可直接适配常规液压阀用连接器，无需定制专用接插件，连接器带有防护结构，可适配工业车间的常规油污、粉尘环境，避免接线端接触不良。从外形尺寸与安装边界来看，主体结构分为感压活塞段、阀体主段、电气接线段三个部分，感压活塞段为圆柱形结构，端部带有内六角工艺孔，方便安装时的拧紧操作；阀体主段为方形结构，与堆叠安装的法兰面一体加工，安装面的平面度、密封槽尺寸都严格遵循对应标准，保证叠加安装时的密封可靠性；电气接线段位于阀体顶部，为方形接线盒结构，侧面带有线缆引出槽，接线时可根据现场布线方向调整连接器安装方向，适配不同的走线布局需求。在功能特性上，该压力开关采用微动开关作为电信号输出元件，无电位切换设计，开关动作的重复精度高于设定压力的1%，在长期频繁动作的工况下，仍能保持稳定的触发精度，不会出现触点漂移、信号误触发的问题，内部活塞的运动阻尼经过优化，可过滤系统内的常规压力脉动，避免因压力波动导致的开关频繁误动作，同时又能保证压力达到阈值时的快速响应，不会出现信号滞后导致的系统保护失效。在实际选型应用中，这类垂直堆叠安装的压力开关，特别适合安装空间紧凑的集成式液压阀组，比如工程机械的上车阀组、机床的主轴液压控制站、自动化生产线的液压动力单元，不需要额外在管路上安装检测点，直接集成在阀组上就能完成压力检测，既减少了管路加工与装配的工作量，也降低了外接管路带来的泄漏隐患。建模过程中需要重点关注几个配合尺寸的精度：一是安装法兰面的密封槽尺寸与位置度，直接影响堆叠安装后的密封性能；二是活塞腔的内径尺寸与表面粗糙度，关系到活塞运动的顺畅性与密封件的使用寿命；三是调节旋钮的刻度标识位置，要与实际压力调节范围对应，方便现场调试时的参数读取；四是电气连接器的安装接口尺寸，要保证标准连接器可以顺利装配，不会出现干涉问题。整体结构没有复杂的异形曲面，所有特征都是规则的机加工结构，建模时可通过拉伸、旋转、切除等基础特征完成，重点要保证各安装接口的尺寸符合对应标准，方便后续在液压阀组的整体装配中直接调用，不会出现装配干涉、安装尺寸不匹配的问题。
