力士乐HED8型活塞式电液压力开关结构

这款活塞式电液压力开关，是液压系统中承担压力阈值触发与状态反馈的核心控制元件，在各类工业液压回路、重型装备液压站、工程机械液压系统中都有广泛应用，主要用于监测油路压力变化，当系统压力达到预设阈值时，输出电信号传递给上位控制系统，实现泵组启停、回路切换、过载保护、安全联锁等功能，是保障液压系统压力稳定、运行安全的关键检测控制部件。

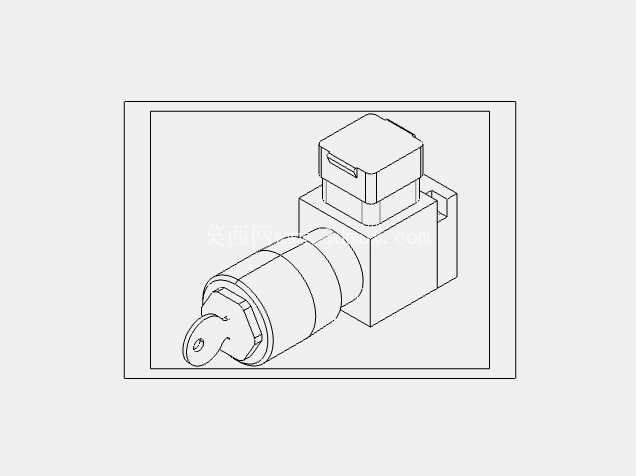

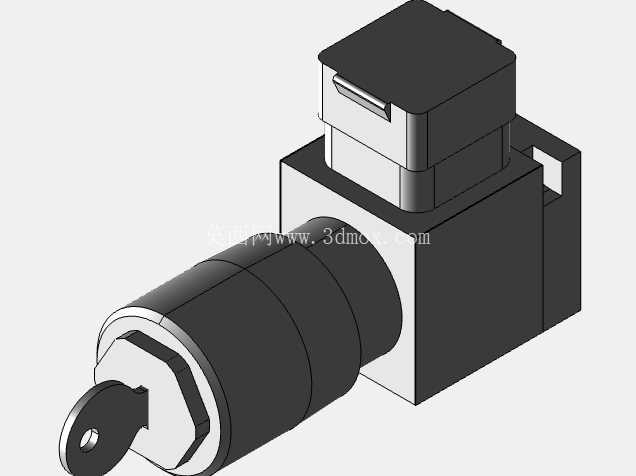

从结构设计思路来看，该款压力开关采用活塞式感应结构，相比膜片式压力开关，活塞结构能够承受更高的系统压力，适配高压液压回路的使用需求，本次涉及的垂直堆叠组件版本，采用OH型垂直堆叠安装形式，能够直接集成安装在阀块或对应液压元件的顶面，无需额外铺设长距离引压管路，既减少了管路连接带来的泄漏风险，也大幅压缩了元件安装占用的空间，适配紧凑型液压站的布局需求。产品主体分为压力感应腔、微动开关触发机构、电气连接端三个核心部分，下部的圆柱形结构为压力感应活塞腔，油液从侧部或底部的油口进入腔体后，作用在活塞端面上，克服内部弹簧预紧力推动活塞位移，当压力达到设定值时，活塞触发行程末端的微动开关，实现电信号的切换，这种无电位切换的结构，重复精度能够控制在设定压力的1%以内，信号触发稳定可靠，不会出现接触不良、信号漂移的问题。

密封设计上，该元件标配NBR丁腈橡胶密封件，能够适配常规矿物液压油、多数合成液压油的工作介质，密封沟槽的尺寸公差经过严格校核，在350bar的额定工作压力下，不会出现外泄漏问题，短时最高耐受压力可达400bar，能够应对液压系统常见的压力冲击工况，避免瞬时压力峰值造成元件损坏。安装接口采用标准ISO法兰连接形式，符合DIN EN 175301-803连接器标准，电气连接部分采用方形防护外壳，能够阻挡车间内的粉尘、飞溅油液侵入接线端，适配工业车间的复杂使用环境。

从安装边界与尺寸适配角度来看，垂直堆叠的安装形式要求安装面的平面度公差控制在0.02mm以内，表面粗糙度不高于Ra1.6，保证连接后密封面完全贴合，避免出现渗漏；元件整体的外形轮廓方正，上部电气接线端的宽度与下部阀体部分宽度匹配，安装时相邻元件的预留间隙不小于10mm即可满足接线、调试的操作空间，压力调节旋钮分为带刻度KS版本与不带刻度版本，带刻度版本能够直接通过旋钮上的刻度标识快速调整设定压力值，不带刻度版本则具备锁定结构，调整完成后可以锁定旋钮位置，避免设备运行过程中因振动、误触导致压力设定值偏移。

在实际应用场景中，这类压力开关常被安装在液压系统的主压力油路、蓄能器出口、执行元件进油腔位置，比如在冲压设备的液压系统中，用于监测主缸压力，达到设定压力后触发保压信号；在工程机械的液压回路中，用于系统过载保护，当压力超过安全阈值时触发卸荷阀动作；在自动化生产线的液压工装夹具回路中，用于检测夹紧压力是否达到要求，确认工件夹紧到位后才允许设备启动加工流程，避免因夹紧力不足导致工件飞出的安全事故。设计选型时需要注意，该款元件的介质温度适用范围需要匹配系统油液的工作温度，垂直安装时要保证电气接口朝上，避免油液顺着接线渗入电气腔造成短路，引压通道的直径不小于3mm，避免油液中的杂质堵塞通道造成压力检测失准。
