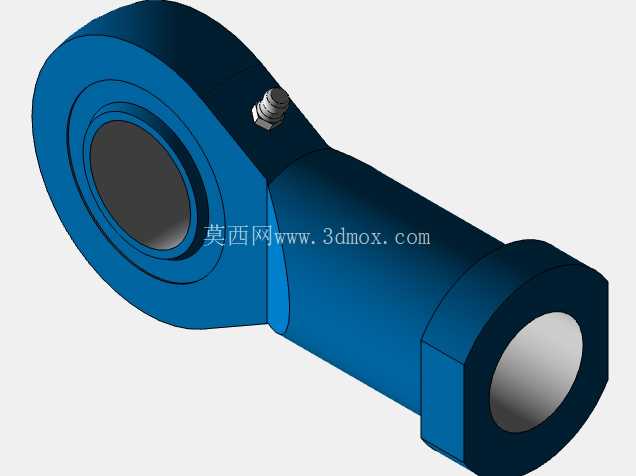

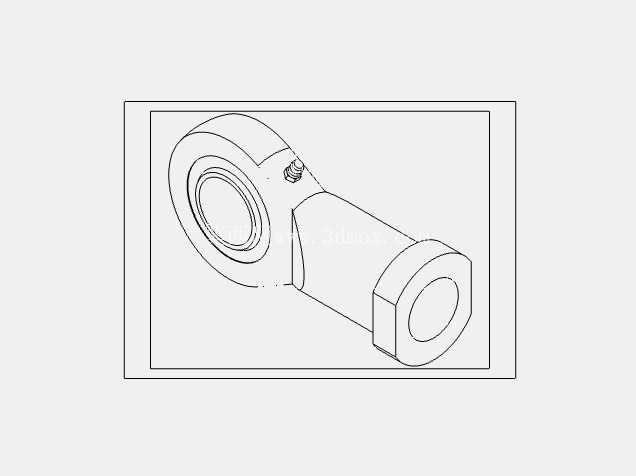

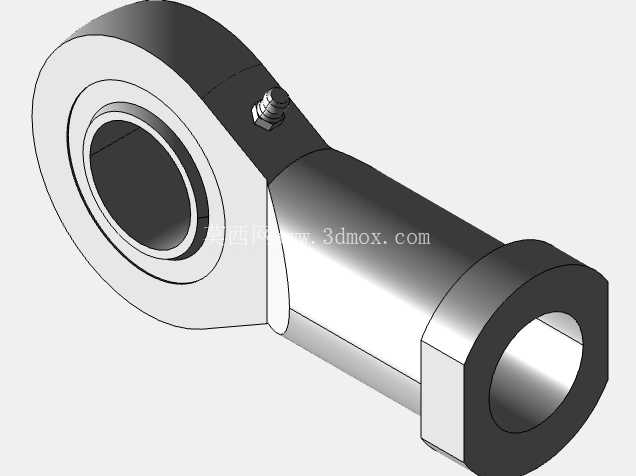

力士乐CGK35自对准U形气缸连接耳轴

在液压与气动执行机构的安装布局中，连接部件的对中偏差补偿能力直接决定整套执行单元的运行寿命与负载稳定性，这款适配CD70/CD210系列气缸的自对准U形夹，正是为解决现场安装过程中不可避免的同轴度偏差、铰接角度偏移问题设计的铰接连接件。

从实际应用场景来看，这类U形夹广泛用于冶金设备辊道气缸铰接、工程机械执行元件端连接、自动化生产线顶升气缸固定、液压工作站执行机构铰接等工况，但凡需要气缸或液压缸以铰接方式安装、允许执行端在一定角度范围内摆动的场景，都需要这类带自对准功能的连接耳座来抵消安装面加工误差、机架受力形变带来的别劲问题——很多现场设备故障并非气缸本身密封损坏，而是刚性铰接安装时活塞杆长期受径向力，导致导向套偏磨、密封件提前失效，这类带自对准结构的U形夹，就是从连接端消除径向附加力的核心部件。

从功能特性上看，这款U形夹内衬套直径为35毫米，适配80毫米活塞直径的对应气缸系列，铰接端自带的锁紧螺钉可在安装到位后固定铰接销轴的轴向位置，避免设备运行过程中销轴窜动脱出；衬套与夹体的配合间隙经过精准设计，可允许最大6度的错位角补偿，完全覆盖常规工业安装场景下的机架焊接变形、安装面平面度误差带来的角度偏差。额定静态载荷下可承受146kN的作用力，许用动态载荷达到48.2kN，完全匹配对应缸径气缸的最大输出力，不会出现连接部件强度不足先于执行元件失效的问题。

设计思路上，这款部件采用分体式衬套与整体锻造夹体结合的结构，整体U形叉端采用一体化锻造成型后加工，避免焊接结构带来的应力集中问题，叉体开口尺寸严格匹配对应气缸的尾端双耳尺寸，保证铰接后无多余旷量；尾端的内螺纹连接尺寸为M36×3，可直接与对应规格的气缸活塞杆端外螺纹旋合，螺纹配合长度经过校核，保证在最大冲击载荷下螺纹不会发生滑牙失效；侧面的紧定螺钉采用内六角结构，安装时可使用标准内六角扳手锁紧，螺钉端部设计有凹坑，可卡在活塞杆端的定位槽内，防止设备长期运行过程中螺纹连接发生回旋松脱。

从安装边界与外形尺寸来看，这款U形夹安装时需注意，当适配CD70系列气缸时需选用对应CGK30规格，适配CD210系列气缸时选用当前CGK35规格，选型时需核对气缸活塞直径是否为80毫米，避免出现连接螺纹不匹配、铰接孔尺寸错位的问题。安装过程中需先将U形夹旋入活塞杆端螺纹，拧紧至规定力矩后锁紧紧定螺钉，再将铰接销轴穿入U形叉与设备安装座的铰接孔，销轴两端需加装轴用挡圈防止轴向窜动；安装完成后需手动扳动气缸缸体，检查铰接摆动是否顺畅，无卡滞别劲现象后方可通入介质试运行。

在三维建模过程中，这类部件的建模重点在于U形叉的同轴度保证、内螺纹的真实建模还原、紧定螺钉安装孔的位置度校准，建模时需注意衬套内孔与尾端螺纹轴线的垂直度公差，若建模时公差设置不合理，后续装配时会出现干涉问题；同时需还原部件的所有工艺倒角与安装让位结构，保证导出的工程图可直接用于加工参考。很多工程师在做设备三维布局时，容易忽略铰接部件的角度补偿范围，直接用刚性连接代替自对准铰接结构，导致后续现场安装时出现无法对位的问题，这类标准铰接件的三维模型可直接调入装配体，在设计阶段就验证摆动角度是否满足设备动作需求，提前规避安装干涉问题。
