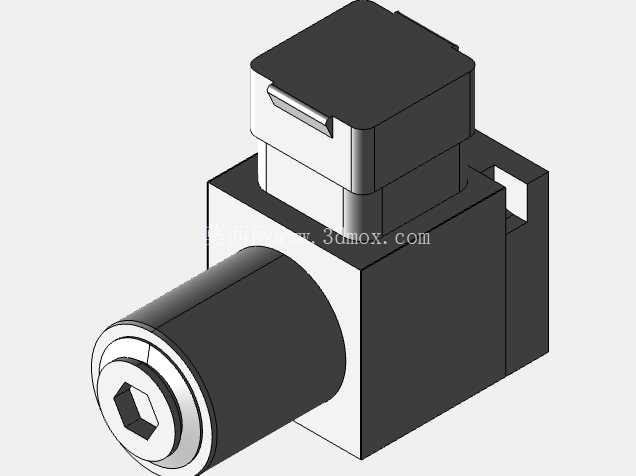

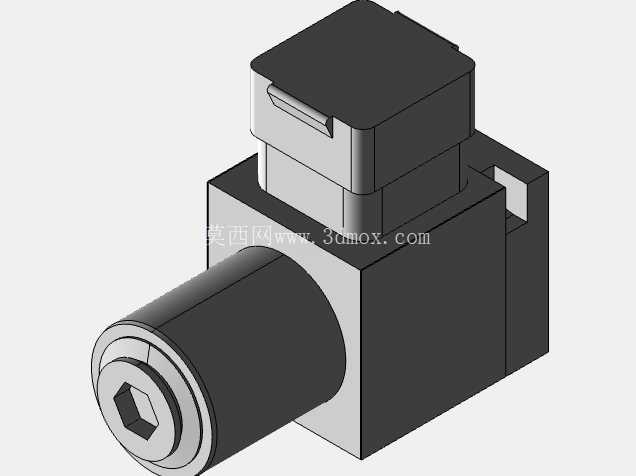

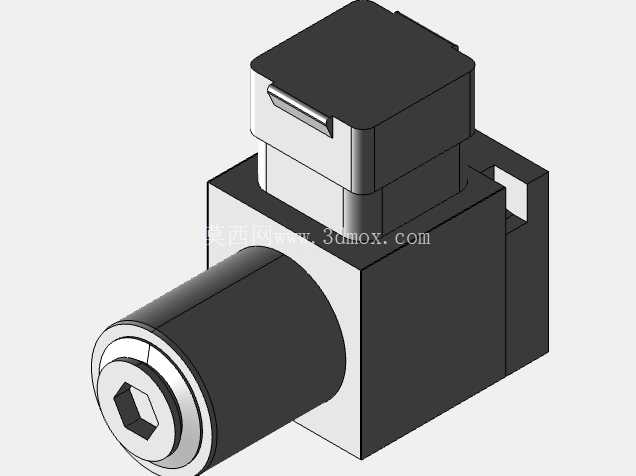

力士乐HED8型活塞式电液压力开关三维结构

在工业液压系统的压力控制回路里，这类垂直堆叠安装的活塞式电液压力开关，是保障系统压力阈值触发、安全联锁动作的核心检测元件，常见于锻压设备液压站、工程机械液压回路、机床夹紧系统、冶金设备润滑与压力控制段，承担着压力到达设定值后输出电信号，触发后续换向、卸荷、报警或者泵组启停逻辑的作用，区别于膜片式压力开关，活塞式结构更适配中高压工况的冲击耐受需求，能在频繁压力波动的回路里保持稳定的触发精度。从结构设计逻辑来看，这款HED8型OH安装形式的压力开关，采用法兰式垂直堆叠装配思路，不需要额外的安装支架，可直接叠加在同通径的液压阀组安装面上，匹配ISO 16873标准的安装接口，能和2X系列的同规格阀件实现尺寸互换，安装面的密封槽布局、螺栓孔位都遵循标准阀块的设计规范，堆叠安装时不会额外占用阀组的横向安装空间，对于紧凑型液压站的阀组布局十分友好，能有效缩短阀块的设计长度，减少管路连接的泄漏点。产品的核心检测单元采用活塞式感应结构，压力介质从底部法兰的进油口进入后直接作用在活塞端面，克服内置弹簧的预紧力推动活塞位移，当压力到达设定阈值时，活塞触发行程开关内部的微动触点，输出开关量电信号；调节端采用带内六角的主轴结构，没有配备外置刻度和保护盖，调试时通过内六角扳手旋转主轴即可改变弹簧预压缩量，以此调整压力触发的阈值，调节范围覆盖200bar压力等级的设定需求，最大可承受350bar的峰值压力，适配矿物油基的液压介质，比如HL、HLP类常规液压油都能兼容，密封件采用标准NBR丁腈橡胶材质，能满足常规工业液压工况的温度和介质耐受要求。从外形与安装边界来看，主体结构分为下部的液压连接阀体、中部的活塞腔壳体、上部的电气接线腔体三个部分，下部法兰的安装尺寸匹配标准6通径阀的安装孔距，堆叠安装时的总高度控制在常规阀件的堆叠高度范围内，不会和阀组周边的管路、其他阀件产生干涉；电气接线腔采用侧出式的接线空间，预留的接线口方向可根据安装需求调整，能适配不同走向的线缆布线，避免线缆过度弯折影响防护性能。在实际选型应用中，这类垂直堆叠式的压力开关不需要额外配置连接接头，直接集成在阀组上，相比管式连接的压力开关，能减少两个外接管路接头，降低了接头泄漏的风险，同时压力检测点直接取自阀组内部的油道，压力响应速度比外接管路的安装形式更快，能在压力波动的瞬间快速触发信号，避免系统超压带来的元件损坏风险；活塞结构的设计相比膜片结构，抗污染能力更强，液压油内的微小颗粒杂质不容易造成活塞卡滞，适合在工况相对复杂、油液清洁度不是极高的工业现场使用，长期运行的稳定性更有保障。设计建模时需要重点关注几个配合尺寸的精度，一是法兰安装面的平面度要求，直接影响堆叠安装后的密封性能，二是活塞腔与活塞的配合间隙，既要保证活塞动作灵活无卡滞，又要避免间隙过大造成内泄漏影响触发精度，三是调节主轴与壳体的螺纹配合精度，保证调节过程顺滑无卡顿，压力设定值不会因为设备振动出现漂移；电气腔体的防护结构也要做细节处理，配合处的密封槽尺寸要匹配密封圈的线径，避免现场的油液、水汽进入腔体内部造成触点氧化失效。
