力士乐HED8型活塞式电液压力开关结构

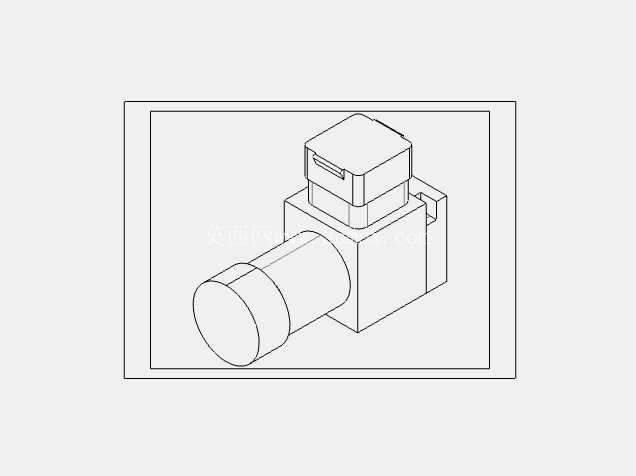

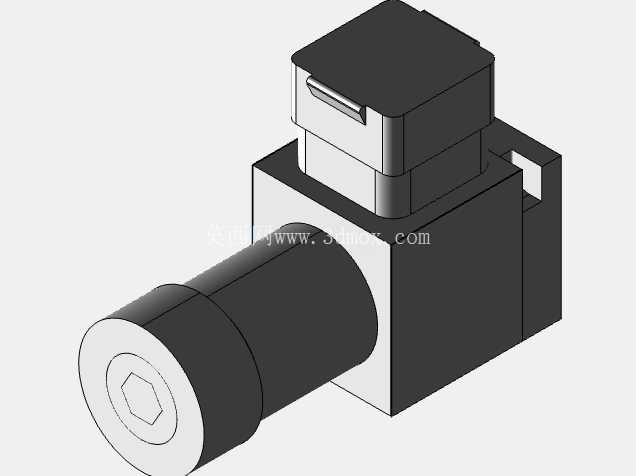

这款活塞式电液压力开关，是液压系统中实现压力阈值检测与电信号反馈的核心控制元件，常见于重载液压站、工程机械液压回路、冶金设备液压系统、风电液压锁紧回路等场景，承担着系统压力超限保护、动作顺序触发、工况状态反馈的关键作用，是连接液压动力回路与电气控制系统的重要接口部件。从结构设计逻辑来看，该产品采用活塞式感压结构，相比膜片式压力开关，其耐受压力冲击的能力更强，适配最高350bar的系统工作压力，能够在高压、压力波动频繁的液压回路中稳定工作，不会因为短时压力尖峰出现感压元件破损、触点误动作的问题。产品的感压端采用内六角锁紧式油口设计，安装时可通过标准内六角扳手完成拧紧作业，油口密封采用组合密封结构，能够在高压工况下杜绝油液渗漏，同时避免外部杂质进入感压腔影响活塞动作精度。主体安装部分采用垂直堆叠组件式结构，适配ISO 16873标准的OH法兰连接形式，安装孔位与同系列20至29规格组件完全通用，在进行液压阀组集成设计时，可直接叠加安装在标准阀块的预留安装面上，不需要额外设计过渡连接板，能够有效压缩阀组的整体安装空间，减少管路连接带来的泄漏点。产品的电气连接端采用标准K14型连接器接口，适配DIN EN 175301-803标准的接线插头，接线时不需要额外加工定制接头，现场布线作业效率更高，连接器自带密封防护结构，能够在有切削液、液压油飞溅的工业现场稳定工作，避免水汽、油液侵入接线腔造成触点短路。顶部的调节端设计有带刻度的主轴调节装置，进行压力阈值设定时，可直接通过刻度盘直观读取当前设定压力值，不需要外接压力表反复调试，大幅缩短现场调试的时间成本；调节主轴带有锁紧结构，完成压力设定后可锁紧调节位置，避免设备运行过程中因为振动导致设定值偏移。从安装边界尺寸来看，该产品整体采用方正的主体结构搭配侧向伸出的感压油口，在阀组布局设计时，需要在油口伸出方向预留足够的扳手操作空间，顶部调节端需要预留至少30mm的调节操作空间，电气连接器侧需要预留插头插拔的操作空间，避免安装完成后无法进行压力调节与接线维护作业。在实际选型应用中，该款压力开关可根据系统需求选择不同的压力等级，本次涉及的200bar额定压力版本，适用于大多数中高压液压系统的压力检测需求，其触点输出可直接接入PLC输入模块，也可直接驱动小型继电器完成回路通断控制，不需要额外加装信号放大元件。产品的活塞感压腔采用硬质氧化处理的铝合金材质搭配耐磨导向环，活塞往复动作的摩擦阻力小，压力动作精度稳定，长期使用不会因为活塞卡滞出现压力漂移的问题；外壳部分采用高强度锌合金压铸成型，表面做喷塑处理，具备一定的抗磕碰能力，适合在工业现场的复杂环境下长期使用。在进行三维建模时，该模型完整还原了产品的所有安装接口尺寸、外形轮廓细节，包括油口的内六角结构、顶部调节端的卡槽结构、侧面安装定位的凸台结构、电气连接器的接口轮廓，在进行液压阀组的三维布局设计时，可直接调用该模型进行干涉检查，提前排查安装空间不足、操作空间预留不够的问题，减少现场安装时的整改工作量。不同于普通的压力检测元件，这款垂直堆叠安装的电液压力开关，在设计之初就充分考虑了集成阀组的安装需求，所有安装尺寸都遵循通用液压阀的安装标准，能够和同系列的溢流阀、单向阀、节流阀等元件直接叠加组装，大幅简化阀组的设计流程，降低阀块的加工复杂度。在实际工况中，这类压力开关常被用于液压系统的滤油器堵塞报警、蓄能器充压完成信号反馈、油缸动作到位压力触发、系统超压紧急停机等场景，其动作响应速度快，触点动作的压力偏差控制在极小范围内，能够保证系统动作的可靠性，避免因为压力检测不准出现设备误动作或者保护失效的问题。
