力士乐HED8型活塞式电液压力开关结构

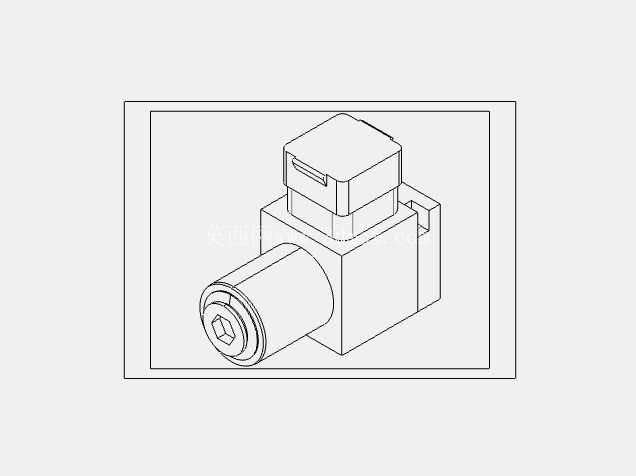

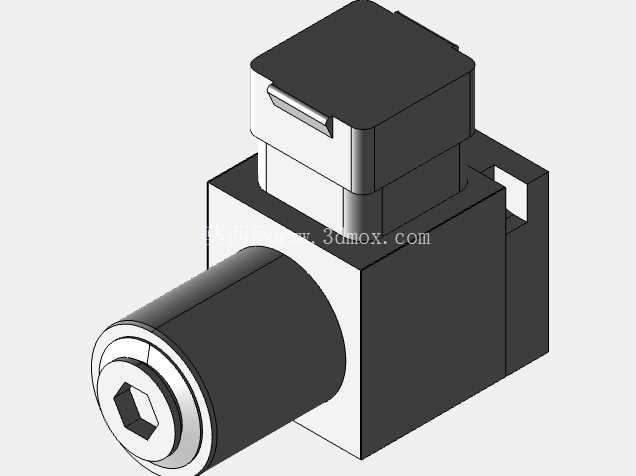

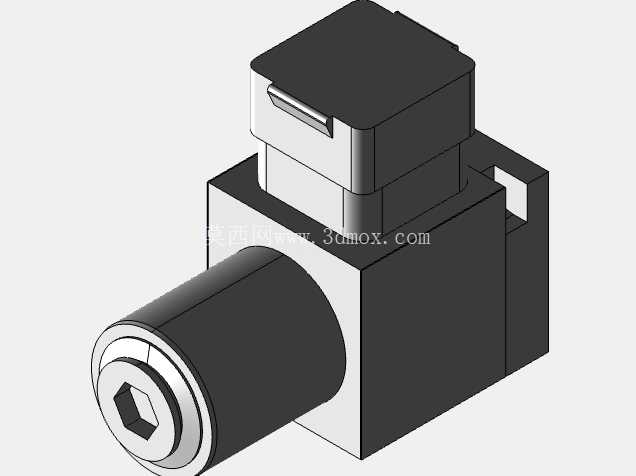

在工业液压系统的压力监测与控制环节，活塞式电液压力开关是保障回路压力稳定、实现过载保护与动作触发的核心元件，本次呈现的HED8型OH垂直堆叠安装款，是面向中高压液压工况开发的压力检测器件，广泛适配冶金设备液压站、工程机械液压回路、机床夹紧系统、注塑机锁模油路等需要精准压力阈值触发的场景。从实际使用场景来看，这类压力开关常安装在液压阀组的堆叠安装面上，无需额外布设独立安装支架，直接通过法兰面与阀块油口连通，能够直接感知油路内部的实时压力变化，当系统压力达到预设阈值时，内部的活塞组件会触发微动开关输出电信号，以此控制电磁阀换向、泵组启停或者报警回路动作，避免系统压力超限造成密封件损坏、管路爆裂或者执行元件过载损毁的问题。

从功能特性来看，该款压力开关采用活塞式感压结构，相比膜片式压力开关，能够承受更高的系统压力冲击，常规工作压力等级覆盖350bar，瞬时峰值耐压可达630bar，完全适配绝大多数中高压工业液压系统的压力波动工况。调节端采用带内六角孔的主轴结构，调试人员可以直接使用内六角扳手从端部旋转调节设定压力值，无刻度的设计能够避免现场非授权人员随意改动压力设定值，同时不带保护盖的结构也让调试操作更加便捷，适合需要频繁校准压力阈值的调试阶段使用。密封件采用标准NBR丁腈橡胶材质，能够兼容常规矿物液压油、绝大多数合成液压油介质，在-20℃到80℃的常规液压系统工作温度区间内都能保持稳定的密封性能，不会出现渗漏导致的压力检测失准问题。

设计思路上，这款压力开关采用了模块化的堆叠式结构设计，主体分为感压活塞腔、触发机构腔、电气接线腔三个独立的腔体模块，三个模块之间通过密封圈实现静密封隔离，既能够保证液压油不会渗入电气接线部分造成短路，也方便后期维护时单独更换损坏的模块，无需整体更换整个开关。OH垂直堆叠的安装形式，是按照ISO16873液压阀堆叠安装标准设计的安装法兰面，安装孔位、油口通径都和标准6通径、10通径电磁阀的堆叠尺寸匹配，可以直接叠加在换向阀与阀块之间，不需要额外设计安装油路，能够大幅减少液压阀组的设计工作量，缩小阀组的整体占用空间。接线部分采用顶部出线的结构，电气接口朝向阀组上方，方便现场布线时线缆的梳理与固定，不会和周边的管路、阀件产生干涉。

从外形尺寸与安装边界来看，这款压力开关的主体为方形结构，感压端为圆柱形伸出结构，整体安装高度在垂直堆叠安装后不会超出常规电磁阀的顶部高度，安装法兰面的油口位置与标准堆叠阀的压力油口完全对齐，安装时只需要按照堆叠阀的安装顺序，将压力开关夹在对应油口的阀片之间，拧紧安装螺栓即可完成油路连通，不需要额外加工连接管路。需要注意的是，安装时要保证调节端的内六角孔朝向便于操作的方向，避免后期调试时被周边的管路或者结构件挡住，无法伸入扳手进行压力调节；接线腔的出线方向要预留至少50mm的线缆弯曲空间，避免线缆弯折角度过大造成芯线断裂。在进行三维建模时，需要重点还原安装法兰面的孔位尺寸、油口位置、调节端的内六角尺寸、接线腔的外形轮廓，保证在做阀组装配设计时，能够准确检查该压力开关和周边阀件、管路的干涉情况，提前规避现场安装时出现的尺寸冲突问题。

在实际选型应用中，这款压力开关适合用于需要固定压力阈值触发的液压回路，比如夹紧回路的压力到位检测、系统的高压过载保护、蓄能器的充压压力控制等场景，相比压力传感器搭配控制器的方案，这种纯机械触发的压力开关不需要额外的控制程序，可靠性更高，抗电磁干扰能力更强，在工况复杂的工业现场能够长期稳定工作，不会因为电磁干扰出现误触发的问题。建模过程中对活塞的运动行程、触发机构的动作位置做了简化还原，能够直观展示压力开关的内部动作逻辑，方便设计人员在做方案演示时讲解压力控制的原理，也能帮助现场维护人员快速理解器件的结构组成，降低维护调试的学习成本。
