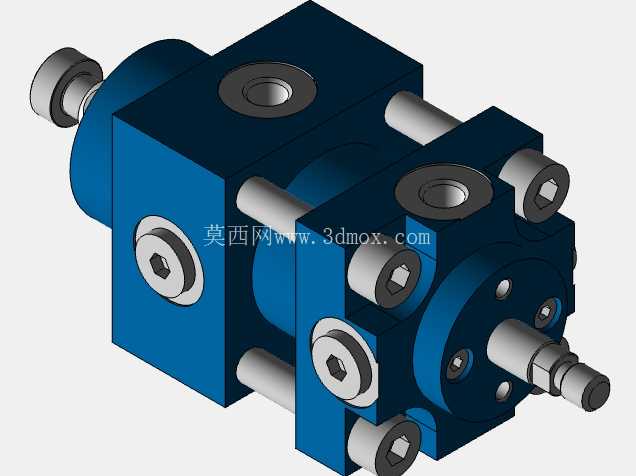

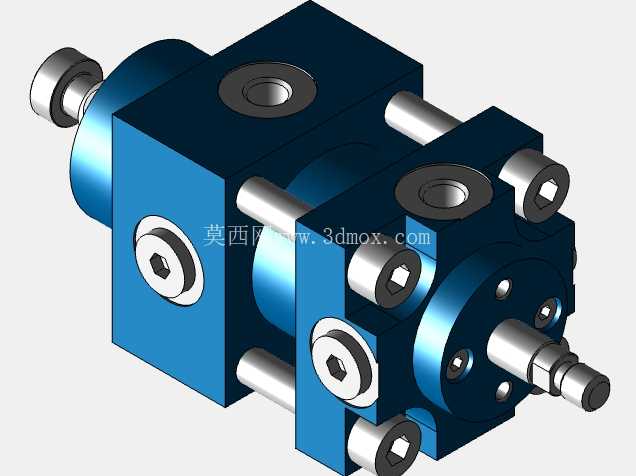

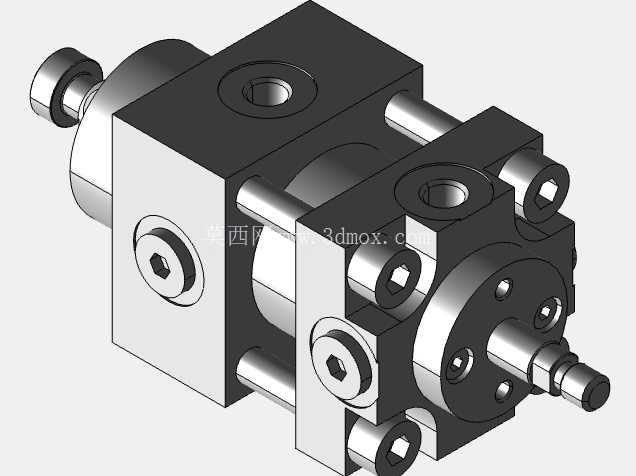

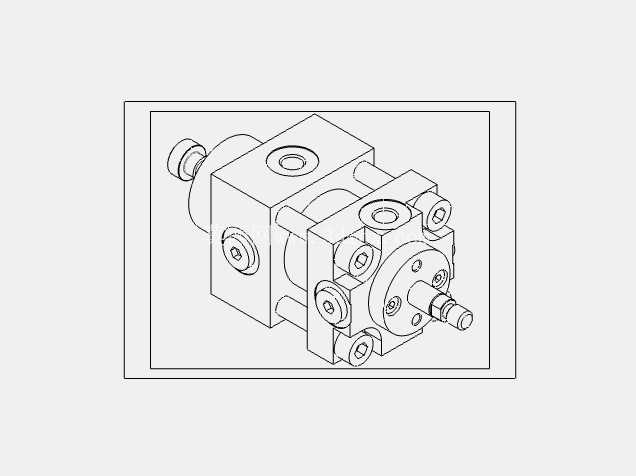

带活塞杆定位的HVBS系列差动气缸结构

这款单杆差动气缸的设计，核心面向紧凑安装空间下的液压执行场景，在汽车冲压模具的工位辅助顶出、夹具夹紧回路里，这类带活塞杆定位的结构能避免活塞杆周向转动，保证执行端的动作位置精度，不会因为活塞杆回转导致工装对接错位。从结构设计逻辑来看，缸体采用方形拉杆式布局，相比圆形缸筒，方形截面的缸体在集成安装时可以直接贴合设备安装面，不需要额外加装固定抱箍，四个角的拉杆通过内六角螺栓锁紧，能承受20MPa的公称压力，缸体各油口的位置布局兼顾了侧面、端面两种接管方向，现场布管时可以根据管路走向选择合适的接口，不用额外加装直角接头减少管路压力损失。活塞直径32mm、活塞杆直径18mm的参数匹配，是差动回路的经典配比，差动连接时活塞杆伸出的速度更快，在空行程送进、快速顶出的工位能有效缩短动作节拍，而无杆腔进油时又能保证足够的推压力，满足冲压模具上的工件顶出、压紧需求。活塞杆末端采用M12x1.25的外螺纹，没有额外的活塞杆端锁紧螺母，是为了适配带内螺纹的连接接头，直接和工装执行端连接，减少连接环节的累积间隙，末端无缓冲设计的选型，是针对行程仅5mm的短行程工况，短行程下活塞运动速度还未达到缓冲触发区间就到达行程终点，取消缓冲结构能简化缸体内部加工工序，也避免缓冲结构占用有限的行程长度。安装边界上，方形缸体的各安装面都加工有定位销孔和螺栓过孔，不管是水平卧式安装还是垂直立式安装，都可以通过定位销保证缸体和安装基座的位置精度，四个拉杆的螺栓头沉孔设计，让缸体安装面完全平整，贴合安装时不会出现间隙，避免长期受侧向力导致活塞杆偏磨。电气连接接口符合DIN EN 175301-803标准，配套的K14型电气连接座可以直接和设备上的标准电磁阀接线座对接，不需要定制转接线缆，现场接线时能快速完成插拔，维护时拆换也不用重新做线。这类气缸在冲压模具的应用里，通常安装在上模座或者下模座的内部空间，因为缸体外形紧凑，方形结构可以嵌入模座的加工槽内，不会突出模座表面影响模具合模，活塞杆的定位结构能保证每次顶出时，顶块的位置始终对准工件的定位点，不会因为活塞杆转动导致顶块偏斜刮伤工件表面。从建模细节来看，缸体上的所有密封槽、螺栓孔、油口螺纹都按照实际加工尺寸还原，拉杆的预紧结构、活塞和活塞杆的连接方式都和实物一致，在做模具整体干涉检查时，可以直接导入装配体，模拟气缸动作时的运动范围，检查活塞杆伸出、缩回时和模具其他零件的间隙，避免实际装配时出现运动干涉。缸体表面的安装螺栓布局，兼顾了多方向的固定需求，除了四个角的主固定螺栓，侧面还有辅助的螺纹孔，可以安装行程检测支架或者磁性开关，不过这款气缸本身不带传感器安装槽，是针对固定行程、不需要位置反馈的工况设计，简化结构的同时也降低了故障点，在冲压车间多粉尘、多油污的环境下，更少的外接部件意味着更高的运行可靠性，不会因为传感器积灰或者线路破损导致设备停机。活塞杆的表面处理采用硬铬镀层，硬度和耐磨性能满足冲压车间的工况要求，即使长期接触切削液、冲压油，也不会出现锈蚀或者拉毛的情况，缸筒内部的珩磨表面精度保证活塞密封件的使用寿命，在20MPa的工作压力下不会出现内泄，保证夹紧力或者顶出力的稳定。
