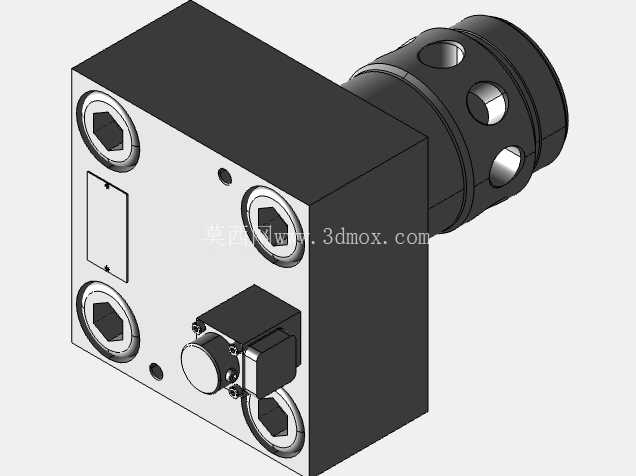

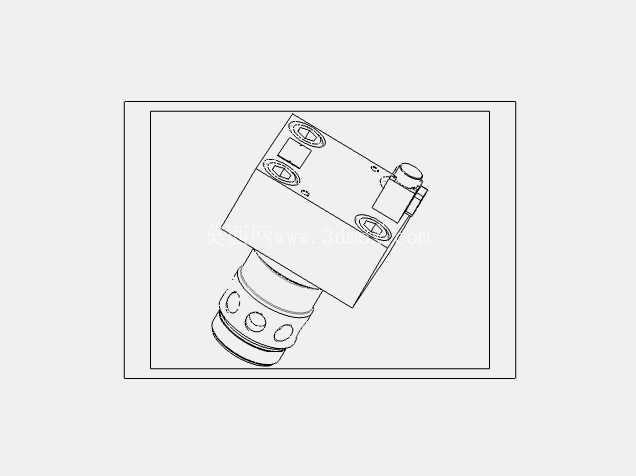

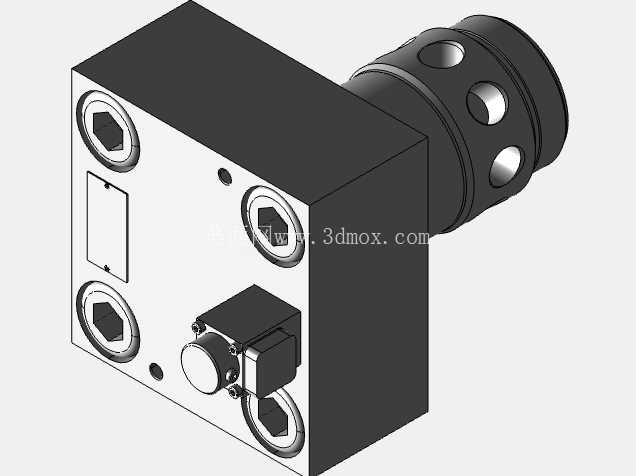

力士乐FES型二通比例节流阀结构

这款二通比例节流阀是液压系统中用于连续流量精准调控的核心元件，适配块式安装的集成阀组布局，在重型压机、注塑机、大型液压试验台这类需要精准执行机构速度控制的工况中十分常见，区别于带板载电子元件的同系列型号，该款阀需搭配外部控制电子单元与感应式位置传感器组成闭环控制回路，能适配更复杂的多阀协同控制场景，也方便用户根据自身电控系统架构灵活选配放大模块。

从结构设计逻辑来看，阀体采用方块式集成布局，安装面符合DIN 24342 Form A标准，也就是行业内常说的NG63插装式安装规格，安装时直接嵌入阀块对应腔孔，通过阀体端面的四个内六角螺栓完成紧固，无需额外的外接管路连接主油道，能大幅缩减阀组的整体体积，减少管路泄漏点。主阀芯采用孔板结构设计，搭配位置反馈传感器实时采集阀芯位移数据，和指令信号做闭环比对，能将流量控制误差控制在极小范围内，即使在系统压力波动的工况下，也能稳定输出设定流量。阀芯的驱动部分采用先导式结构，先通过控制油推动先导级动作，再驱动主阀芯移动，相比直动式结构能以更小的控制力驱动大通径阀芯，适配1800L/min的大流量工况，额定工作压力可达315bar，能满足中高压液压系统的使用需求。

在功能特性上，该阀支持双向通流，A到B与B到A方向均可实现流量调节，适配执行元件的往复运动速度控制场景，比如压机的滑块升降、注塑机的开合模动作，无需在两个油路上分别设置节流元件。阀自带故障安全位设计，当出现电源故障、电缆断裂或者控制信号撤回的情况时，阀芯会自动移动到预设的安全位置，切断两个方向的油流，避免执行元件出现误动作引发设备或者安全事故，这一设计在起重、成型这类带负载的液压场景中尤为重要。如果系统有压力补偿需求，该阀还可以和压力补偿器组合使用，抵消负载变化带来的阀前后压差波动，让输出流量只和控制信号相关，不受负载压力变化影响，进一步提升流量控制的稳定性。

从安装边界来看，该阀的主阀安装插孔尺寸匹配NG63规格，插装部分的外径、插入深度都有严格的尺寸公差要求，设计阀块时需要严格按照样本参数加工插孔的粗糙度、同轴度，避免出现安装后泄漏或者阀芯卡滞的问题。阀体外露的控制部分位于安装面外侧，需要预留足够的接线空间，方便外部控制线缆的连接，同时要注意避开阀组上其他阀件的操作空间，避免后期维护时出现干涉。主油道在阀块内的布局要对齐阀的通油孔，避免通流面积不足造成局部压力损失过大，产生不必要的发热。

在实际选型应用中，需要根据系统的最大流量、工作压力选择对应的流量等级，该款对应1800L/min的额定流量，是在阀前后压差10bar的工况下测得的，选型时要核算实际工况下的阀前后压差，避免压差过小导致实际通流能力不足。同时要根据系统的控制精度要求，选配对应的外部放大器，确保控制信号和阀芯位移的匹配度，安装时要注意位置传感器的接线屏蔽，避免工业现场的电磁干扰影响反馈信号精度，造成流量波动。日常维护中，需要定期检查油液清洁度，避免杂质进入阀内部造成阀芯磨损或者卡滞，影响控制精度。
