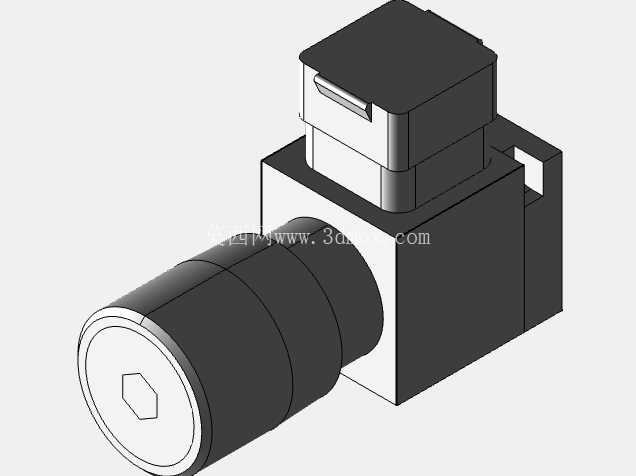

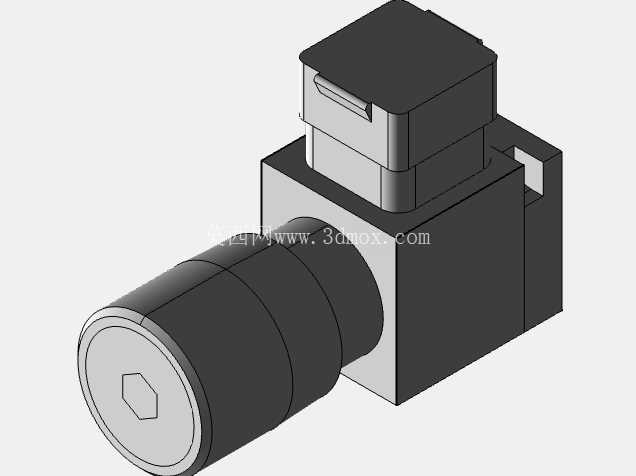

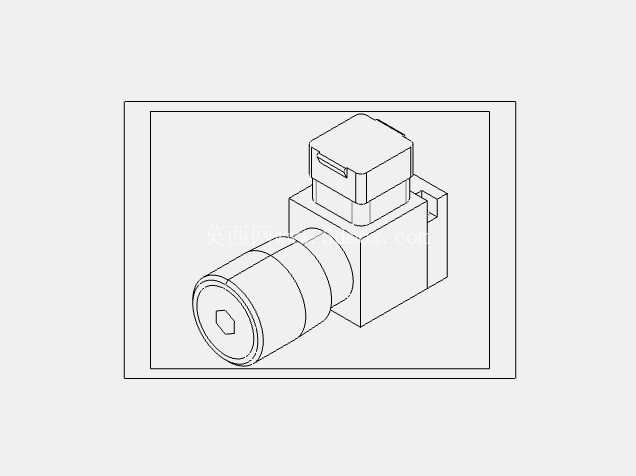

力士乐HED8型OH垂直堆叠活塞式电液压力开关

在工业液压系统的压力监测与控制环节，活塞式电液压力开关是保障回路压力稳定、触发联锁保护的核心元件，本次呈现的力士乐HED8型OH垂直堆叠组件，针对法兰安装的液压站集成场景设计，适配最高630bar的系统额定压力，可在50bar的压力等级区间内完成设定压力的精准触发，广泛应用于重型压机、工程机械液压回路、冶金设备液压站等需要高压压力阈值反馈的工况中。该压力开关采用活塞式感压结构，相比膜片式结构具备更强的抗高压冲击能力，活塞与阀体之间的密封采用适配高压液压油的耐磨密封件，可长期耐受液压系统内的压力脉动与瞬时冲击，避免长期运行后出现压力漂移、密封渗漏的问题。电气连接部分支持两种配置选型，不带配套连接器的K14型适配现场统一布线的集成接线需求，带刻度旋钮的KW调节型则可在现场无需额外压力表的情况下，通过旋钮上的视觉刻度快速完成设定压力的调整，大幅降低现场调试的操作难度。从安装适配性来看，该型号为OH垂直堆叠安装方式，采用ISO 16873标准法兰连接接口，安装法兰的尺寸公差严格遵循液压元件安装接口的通用标准，可直接与同标准的阀块、叠加阀组进行堆叠安装，无需额外设计过渡连接板，安装后整体沿垂直方向排布，大幅节省液压站阀组的横向安装空间，适配紧凑型液压站的布局需求。在结构设计层面，感压活塞的行程经过精准计算，当系统压力达到设定阈值时，活塞推动内部微动开关触发电气信号，活塞的运动阻尼经过优化，可避免系统压力小幅波动导致的开关误触发，同时内部设置了限位结构，防止超压工况下活塞行程过大损坏内部电气元件。电气腔体与液压感压腔体之间采用双重密封隔离，杜绝液压油渗入电气腔体导致的触点腐蚀、短路问题，外壳防护等级满足工业液压场景的常规使用要求，可耐受液压站周边的油污、轻微粉尘环境。从安装边界来看，主体结构分为下部的液压感压阀体、中部的连接基座与上部的电气接线腔体三个部分，下部阀体的法兰接口为标准矩形法兰，安装孔位的位置度公差控制在0.1mm以内，保证与阀块安装面的完全贴合，避免安装后出现密封面渗漏；上部电气腔体的接线口朝向侧面，垂直堆叠安装后接线操作不会与上方叠加的其他元件产生干涉，旋钮调节端位于电气腔体的侧上方，安装后仍可方便地进行压力设定值的调整。在实际选型应用中，该型号可直接替换同规格的HED8系列2X系列产品，安装尺寸与触发逻辑完全兼容，无需对原有阀块进行改造，针对垂直堆叠的阀组布局，该元件的进出油道与法兰接口的油道完全对中，堆叠安装后油液流通阻力小，不会产生额外的压力损失。在液压系统的功能实现上，该压力开关可用于泵的卸荷控制、系统超压报警、执行元件的压力顺序动作触发等场景，比如在压机的保压回路中，当系统压力达到设定的保压压力时，压力开关触发信号切断泵的供油，实现保压节能；在系统出现过载超压时，压力开关触发报警信号并联动溢流阀开启，保护系统内的液压元件与管路不会因超压损坏。设计过程中针对高压工况下的活塞受力变形问题，对活塞的材质进行了调质处理，表面硬度达到HRC45以上，降低长期往复运动后的磨损量，同时阀体的油道流道经过圆滑过渡处理，避免高压油液长期冲刷导致的阀体冲蚀问题，延长元件的整体使用寿命。
