力士乐HED8型活塞式电液压力开关结构

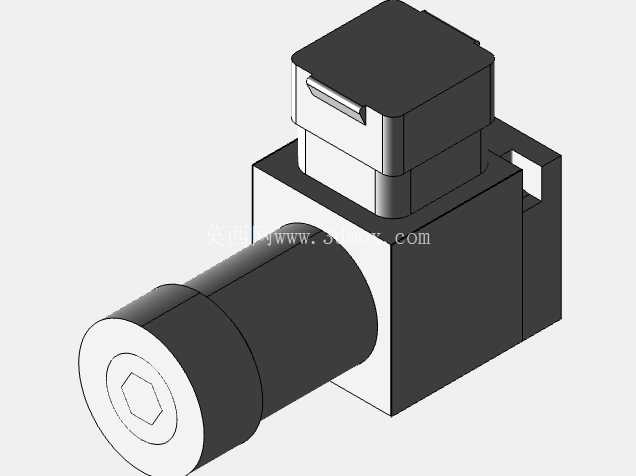

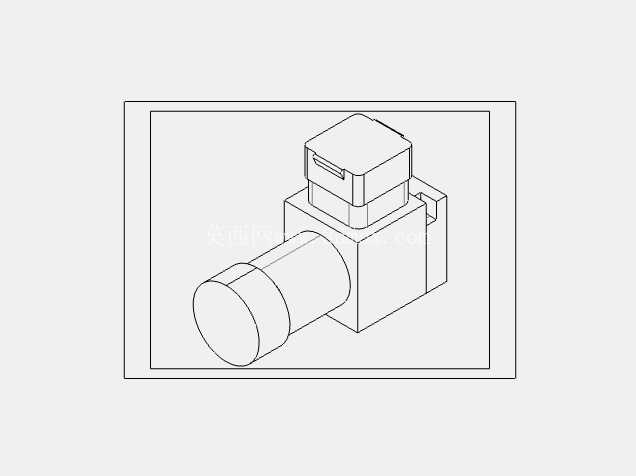

在液压系统的压力监测与控制环节，这款活塞式电液压力开关是保障回路压力稳定、实现工况联锁保护的核心元件，常见于冶金设备液压站、工程机械液压回路、机床液压夹紧系统、风电液压制动单元这类需要精准压力阈值触发信号的场景，尤其适配垂直叠加安装的阀组布局，能在紧凑的阀岛空间内完成压力检测与电信号输出的功能，无需额外占用大量安装空间。从实际工况适配来看，该款压力开关针对OH法兰连接的垂直堆叠安装场景做了结构优化，安装时可直接叠加在对应规格的液压阀块上，油口直接对接阀块内部流道，省去了外接管路的布置环节，既减少了管路泄漏点，也能缩短压力响应的路径，让压力检测的滞后性控制在极小范围内。其核心检测单元采用活塞式结构，相比膜片式压力开关，活塞结构能承受更高的系统压力冲击，在系统存在瞬时压力脉动的工况下，活塞的运动导向性更好，不会出现膜片褶皱变形导致的设定值漂移问题，长期运行的稳定性更优。设计层面，调节端采用带刻度的主轴结构，现场调试时可直接通过刻度标识初步设定触发压力值，无需全程外接压力表反复校准，当然在高精度压力设定场景下，仍需配合标准压力表完成最终标定，带刻度的设计大幅降低了现场调试的工作量。电气连接部分采用不带配套连接器的标准接口，适配DIN EN 175301-803规格的通用连接器，用户可根据现场布线需求选择不同出线方向的连接器，适配不同的安装空间走线要求，也方便后期维护时快速更换电气连接部件。从安装边界来看，垂直堆叠的安装形式要求阀块对应安装面的平面度、粗糙度符合液压元件安装的通用标准，安装螺栓的预紧力需控制在合理区间，避免阀体变形导致内部活塞卡滞；整体重量约0.8公斤，安装时无需额外设置支撑结构，直接通过法兰螺栓固定在阀组上即可满足振动工况下的连接可靠性。功能上，该压力开关可实现两个核心作用：一是系统超压保护，当系统压力达到设定的阈值时，开关触点动作，输出电信号控制溢流阀开启或者切断泵源动力，避免系统压力过高损坏管路、油缸等元件；二是工况联锁控制，比如在液压夹紧回路中，当夹紧压力达到设定值时，压力开关输出信号允许设备进入下一加工工序，避免夹紧力不足导致工件飞出的安全事故。针对50bar压力级的OH安装工况，其内部活塞的密封结构做了针对性匹配，在该压力区间内的动作重复精度更高，触点通断的压差区间稳定，不会出现压力波动导致的触点频繁跳变问题，能有效减少后端继电器、接触器的误动作次数，延长电气元件的使用寿命。在三维建模过程中，需要重点关注活塞腔的同轴度公差、安装法兰的油口位置度、调节主轴的行程限位结构，这些尺寸直接影响产品装配后的动作可靠性；外形建模时要还原电气连接端的接口尺寸、阀体各面的安装避让空间，避免在阀组整体装配时出现与相邻阀件的干涉问题，尤其是垂直堆叠安装时，上方叠加的其他阀件不能与压力开关的电气接线端、调节主轴产生空间冲突，要预留出足够的接线操作空间和压力调节的操作空间，方便后期现场调试与维护。实际选型应用时，需要根据系统的最高工作压力、压力设定范围、安装形式匹配对应的型号，该款1X系列的产品在350bar的最高系统压力下可长期稳定工作，50bar的可设定压力区间覆盖了大部分中低压液压回路的压力检测需求，适配绝大多数工业液压系统的压力监测场景。
