力士乐HED8型活塞式电液压力开关结构

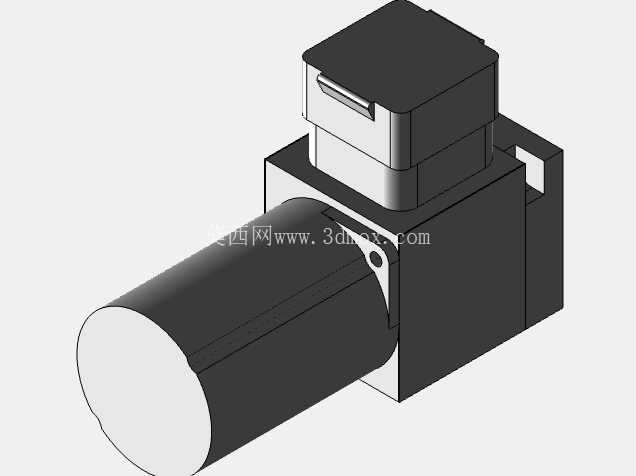

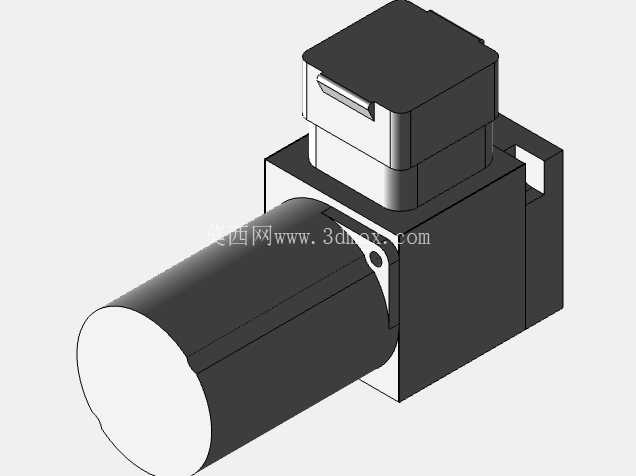

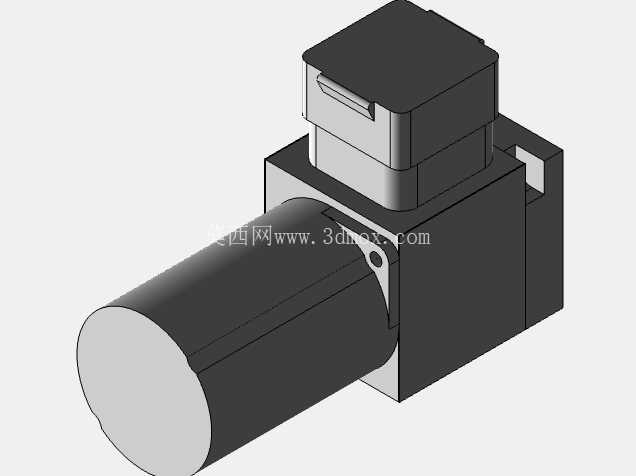

在工业液压系统的压力监测与控制回路中，活塞式电液压力开关是保障系统压力稳定、触发安全联锁的核心元件，这款力士乐HED8型1X系列垂直堆叠组件款压力开关，主要适配需要在阀组上直接叠加安装的液压回路场景，常见于工程机械液压站、机床液压夹紧系统、冶金设备液压控制单元中，负责在系统压力达到设定阈值时输出电信号，控制泵组启停、溢流阀启闭或者安全回路动作，避免系统超压引发元件损坏、管路爆裂等故障。从实际使用场景来看，垂直堆叠（OH）的安装形式不需要额外布置安装支架，可直接叠加在符合ISO 16873标准的法兰安装面上，和同系列2X系列20至29规格的阀组组件尺寸完全兼容，安装时不需要重新设计阀块的安装孔位，能直接替换同规格旧款压力开关，大幅降低设备改造的设计与加工成本。这款压力开关的核心功能是通过内部活塞感应液压回路的压力变化，当压力达到设定值时，活塞位移触发电信号触点输出，针对100bar压力等级的型号，压力设定范围覆盖4至100bar，最大可承受350bar的系统峰值压力，能应对大多数中高压液压系统的压力波动冲击，不会因为短时压力超调导致开关误触发或者内部结构损坏。设计层面上，这款产品采用AS调节类型结构，主轴带刻度和保护盖，现场调试时可以直接通过刻度直观调整压力设定值，保护盖能避免车间内的油污、铁屑、切削液进入调节机构，防止调节旋钮卡滞、刻度模糊，适配车间复杂的作业环境；电气连接部分采用符合DIN EN 175301-803标准的K14不带配合连接器的插头组件，接线时不需要额外定制专用接插件，通用的工业液压插头即可完成接线，现场布线效率更高。从外形与安装边界来看，主体分为下部液压连接阀体、中部活塞传感腔、上部电气接线盒三个部分，圆柱形的压力感应腔从阀体侧部伸出，垂直堆叠安装时，整体突出阀块表面的高度控制在紧凑范围内，不会和周边的管路、阀件产生干涉，安装法兰的孔位、密封槽尺寸完全遵循标准规范，安装时只需要在阀块对应位置加工标准通油孔与安装螺纹孔即可，不需要额外设计避让结构。在实际选型应用中，这款压力开关的活塞结构相比膜片式压力开关，抗污染能力更强，液压油内的微小杂质不会轻易导致活塞卡滞，适合用在工况相对复杂、油液清洁度不算极高的工业液压系统中，垂直堆叠的安装形式也减少了外接测压管路的使用，降低了管路泄漏的风险点，同时压力信号的响应速度更快，因为压力油直接作用在活塞上，没有长管路带来的压力延迟，在需要快速压力响应的安全联锁回路中表现更稳定。结构建模时需要重点关注活塞与阀体腔的配合公差，既要保证活塞滑动顺畅无卡滞，又要控制内泄漏量在标准范围内，同时上部电气盒的防护结构要符合工业环境要求，接线腔的密封槽尺寸要匹配标准密封圈，避免油污、水汽进入接线腔导致触点接触不良；安装法兰的密封面平面度有严格要求，安装时如果平面度超差，会导致密封失效出现漏油问题，建模时需要严格遵循标准给定的形位公差要求，保证加工后的零件能满足装配要求。
