力士乐HED8型活塞式电液压力开关结构

在液压系统的压力闭环控制回路里，这类活塞式电液压力开关是很常见的压力检测与信号触发元件，尤其在重载液压工况下应用广泛，比如工程机械的液压支腿锁紧回路、机床液压卡盘的压力保压监测、冶金设备的液压系统压力超限保护场景，都能看到这类元件的身影。它的核心作用是把液压回路的压力信号转换成开关量电信号，当系统压力达到预设阈值时，内部触点动作，给控制系统传递通断信号，实现压力超限报警、泵组启停控制、回路顺序动作触发这类功能，不需要额外搭配模拟量采集模块，在对成本控制敏感、只需要压力阈值触发的工况下，比压力传感器的适配性更强。

从结构设计思路来看，这款HED8型压力开关采用活塞式感压结构，和膜片式压力开关相比，活塞结构能承受更高的系统压力，标称最高工作压力能到630bar，垂直堆叠安装的版本承压上限也能达到350bar，适合中高压液压系统使用。活塞作为感压元件，直接和液压油接触，系统压力作用在活塞端面上，克服内部弹簧的预紧力推动活塞位移，当位移达到设定行程时，就会触发端部的微动开关动作，输出电信号。这种结构的抗液压冲击能力比膜片结构更强，不容易因为系统的压力尖峰造成感压元件破损，在存在频繁压力冲击的冲压设备液压系统、工程机械液压系统里，使用寿命会更长。

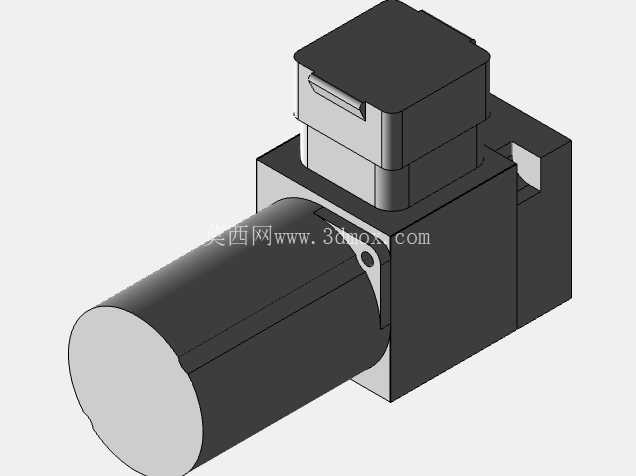

外形结构上，这款元件采用阀块集成式设计，主体分为三个部分：下部的液压连接阀体部分，中部的活塞与弹簧调节腔，上部的电气接线腔。下部阀体设置了标准的液压油口，可以直接叠加安装在标准液压阀块上，不需要额外的安装支架，垂直堆叠的结构设计可以直接和同通径的溢流阀、单向阀这类元件叠加组装，减少液压管路的连接点，降低系统泄漏的概率。中部的腔体内置活塞、复位弹簧以及压力调节机构，通过调节端部的设定螺钉，可以改变弹簧的预压缩量，从而调整压力开关的动作阈值，调节范围覆盖常用的中高压压力区间，调节完成后可以通过锁紧螺母固定设定值，避免设备运行过程中因为振动造成设定值漂移。上部的电气接线腔采用方形防护外壳，接线端子内置在腔体内，外壳具备足够的防护等级，可以阻挡车间内的切削液、灰尘进入接线部位，避免出现触点接触不良的问题，接线腔的出线方向可以根据安装空间调整，适配不同的布线需求。

安装边界方面，这款压力开关的安装尺寸符合力士乐1X系列叠加阀的安装标准，安装孔位、油口位置都和同系列的液压阀完全匹配，在做液压阀组设计的时候，可以直接按照标准阀块的孔道进行设计，不需要单独绘制安装孔。元件整体的外轮廓没有突出的易磕碰结构，在阀组上安装之后，相邻阀件之间只需要预留出接线操作的空间即可，不需要额外预留过大的安装间隙。需要注意的是，安装时要保证活塞的运动方向和阀块安装面垂直，避免出现活塞卡滞的问题，同时液压油口的密封件要选用适配高压工况的丁腈橡胶或者氟橡胶密封件，避免高压下出现泄漏。在实际选型使用的时候，要根据系统的最高工作压力选择对应量程的版本，避免系统压力超过元件的承压上限造成内部结构损坏，同时压力设定值要避开系统的压力波动区间，防止出现开关频繁误动作的问题。

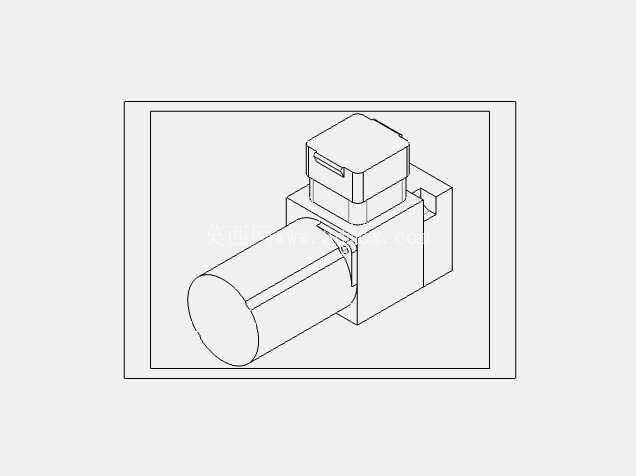

从三维建模的角度来看，这类元件的建模重点要把握几个关键尺寸：一是下部阀体的安装面尺寸、油口位置和安装孔位，这些尺寸直接影响阀块设计的匹配度，如果尺寸出现偏差，会导致安装的时候出现油口不对中、安装孔无法对齐的问题；二是上部接线腔的外形尺寸，这个尺寸决定了阀组周边的布线空间，如果建模时尺寸偏差过大，可能会出现接线时和周边阀件干涉的问题；三是压力调节部位的尺寸，要预留出调节螺钉的操作空间，保证安装之后可以方便地用扳手调整压力设定值。建模的时候要把内部活塞的运动行程做出来，在做虚拟装配的时候可以模拟活塞动作的过程，验证活塞运动过程中会不会和腔体内壁出现干涉，同时也能直观展示压力开关的动作原理，方便做液压系统的原理演示。
