MATROX EXTIO III设备安装机架结构设计

这款机架是专为MATROX EXTIO III系列设备设计的安装承载结构，在工业现场的多屏显示控制、远程信号传输工位中承担核心的设备固定与安装适配作用。从实际应用场景来看，这类机架多用于广电播控机房、工业监控调度中心、专业图形工作站集群的机柜部署场景，需要适配标准19英寸机柜的安装规范，同时满足对应设备的安装定位、散热预留、走线避让等实际工程需求。

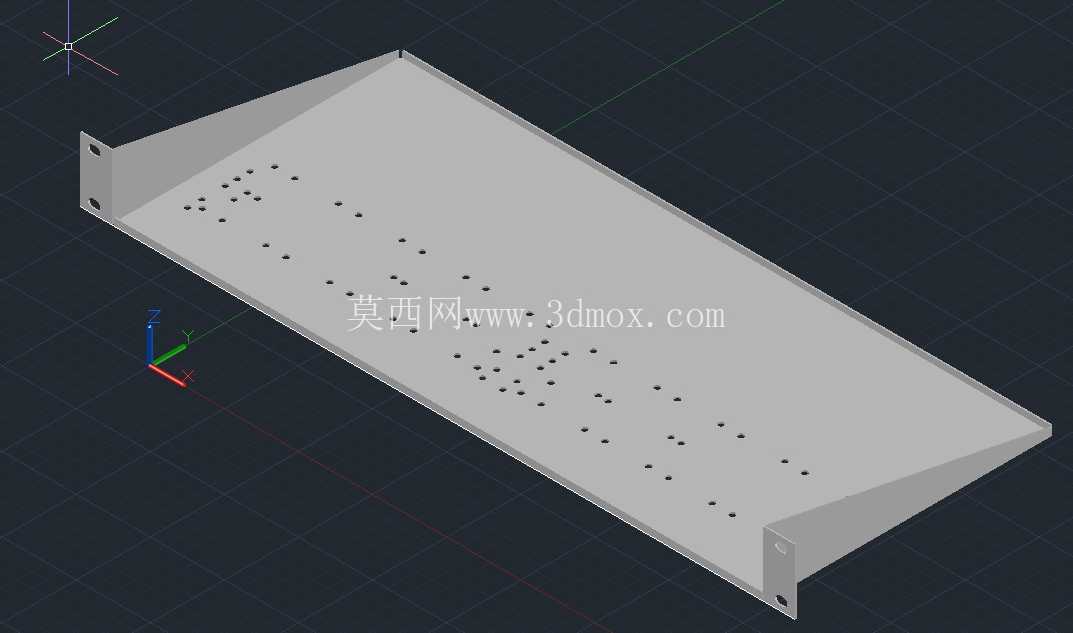

从结构设计思路来看，整体采用一体化钣金折弯成型的主体结构，摒弃了多块板材拼接的冗余设计，既减少了装配环节的紧固件数量，也提升了整体结构的抗形变能力。主体板材选用常规冷轧钢板，折弯处做了内R角处理，避免应力集中导致的板材开裂，两侧的安装折边预留了标准机柜安装孔位，孔位间距严格匹配通用机柜的立柱孔距，无需额外转接件即可完成快速上架安装。

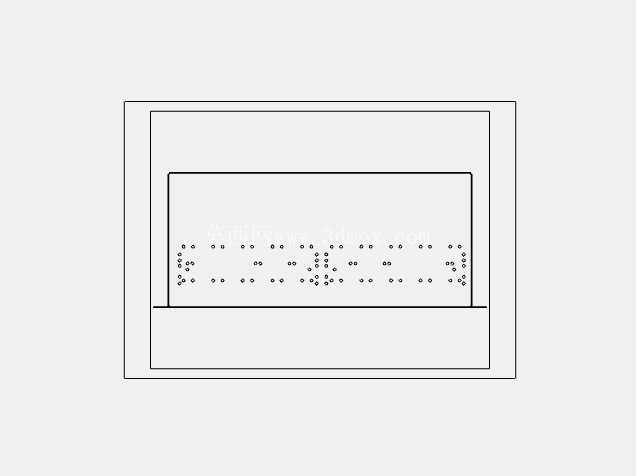

在功能特性设计上，机架主体平面上排布的多组安装孔位，完全对应MATROX EXTIO III设备底部的固定螺柱位置，孔位公差控制在±0.1mm范围内，确保设备安装时不会出现孔位错位、强行装配导致的设备壳体变形问题。每一组安装孔周边都做了轻微的沉台处理，安装螺丝锁紧后螺丝头部不会突出机架平面，避免设备放置时出现搁垫不平、接触应力集中的问题。机架两端的折弯挡边高度经过反复校核，既能够对设备侧边形成侧向限位，避免设备在机架上出现横向滑移，又不会遮挡设备侧面的接口区域，不会影响各类信号线、电源线的插拔操作。

从安装边界与尺寸适配角度来看，机架整体宽度严格匹配标准机柜的内部净宽，深度方向预留了足够的设备容纳空间，同时在设备接口对应的后侧区域预留了走线缺口，方便各类线缆从机架后侧顺畅引出，不会出现线缆过度弯折导致的信号传输故障。机架底部与机柜安装梁之间预留了3mm的间隙，既可以避免机架平面与机柜梁直接接触产生的共振传导，也能够让空气在机架下方形成流通通道，辅助设备底部的散热，避免长时间高负载运行时热量在机架局部堆积。

在细节设计上，机架的所有外露边缘都做了钝化毛边处理，安装操作时不会划伤施工人员的手部，也不会割破线缆的外绝缘层。两侧安装折边上的长条形调节孔，允许安装时根据机柜的实际安装误差做小范围的位置调整，降低现场安装的对位难度。整体结构没有多余的装饰性设计，所有结构特征都服务于安装固定、限位防护、散热走线的实际功能需求，钣金厚度选用1.5mm规格，在满足承重需求的前提下尽可能控制整体重量，单人即可完成上架安装操作，不需要额外的辅助吊装工具。

实际部署时，这款机架可以直接固定在标准机柜的任意U位上，设备放置到机架后通过底部的螺丝完成锁紧固定，不需要额外的压条或者绑带辅助固定，设备的维护拆卸也仅需要松开底部的固定螺丝即可将设备从机架上抽出，日常运维操作十分便捷。针对工业现场可能存在的振动场景，机架的折弯结构自身具备足够的刚性，在常规的机房空调振动、周边设备运行振动传导下，不会出现结构共振导致的固定螺丝松动问题，能够长期保持设备安装位置的稳定性，避免因为设备移位导致的接口接触不良、信号中断等故障。
