Adafruit PN532 NFC-RFID控制器分线板结构设计

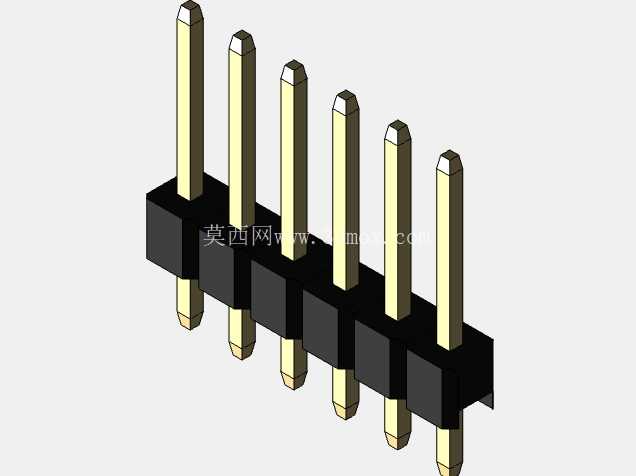

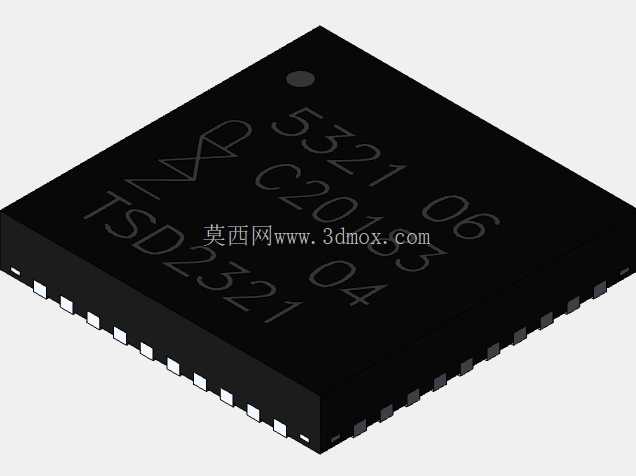

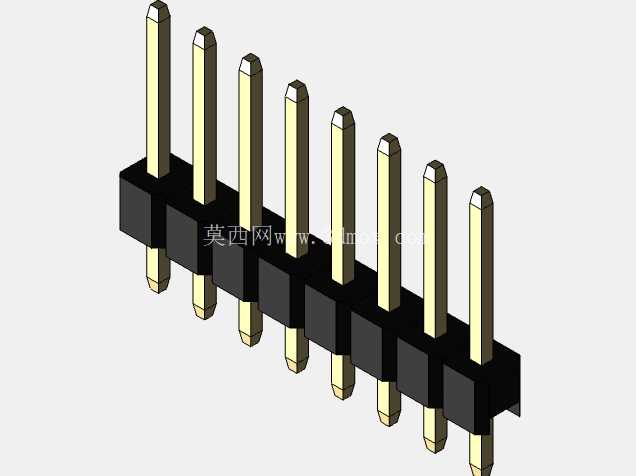

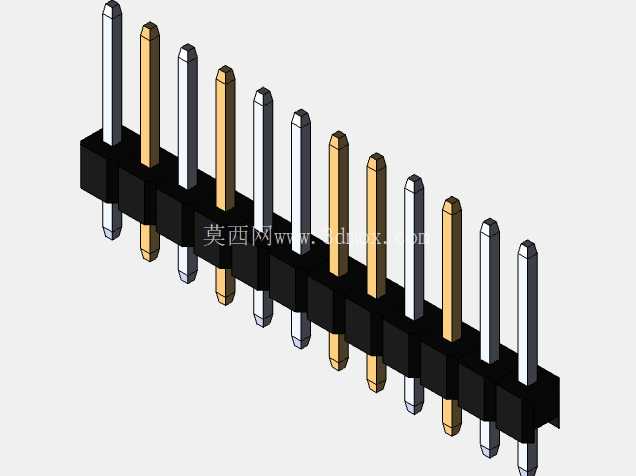

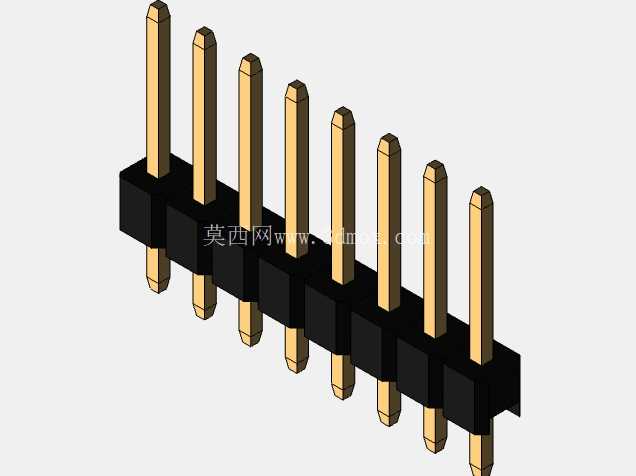

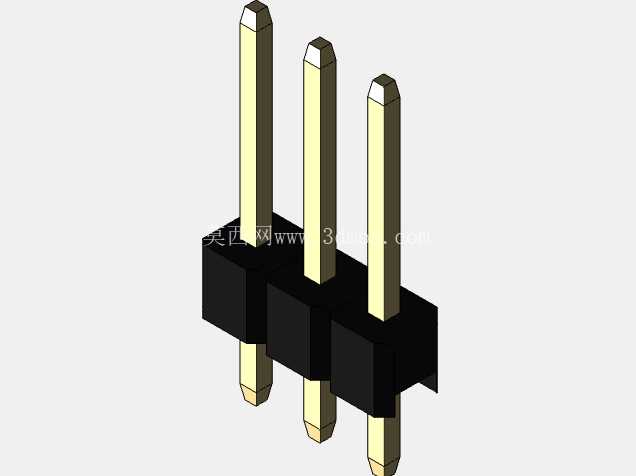

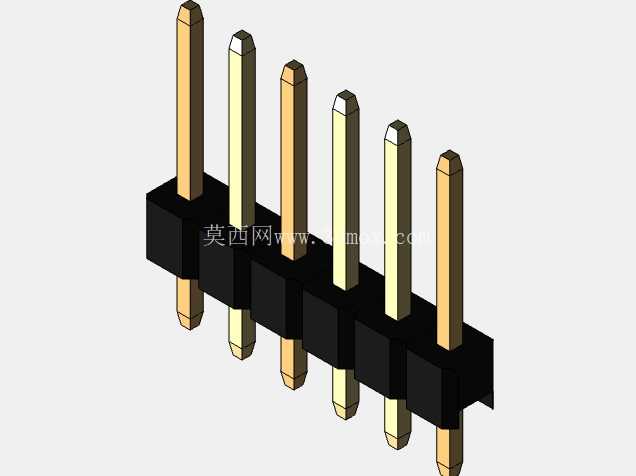

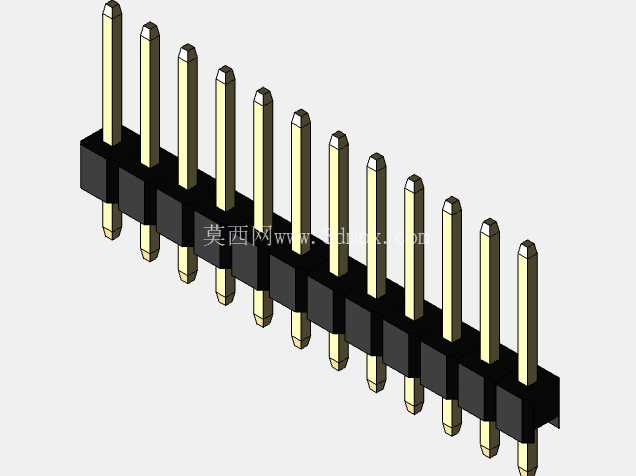

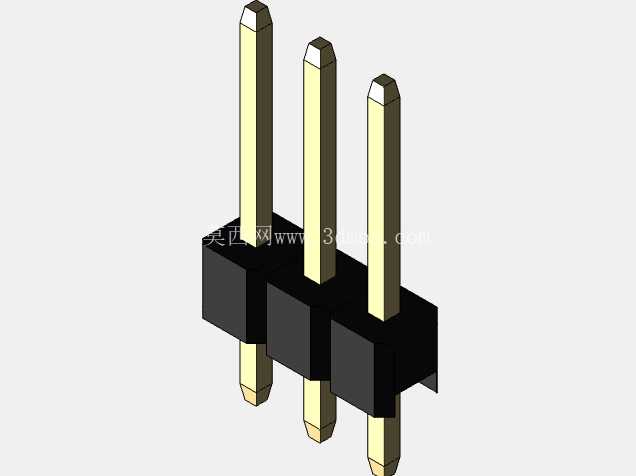

在近场通讯与射频识别设备的开发验证场景中，分线板作为核心射频芯片与外围测试电路、主控单元的连接载体，其结构设计直接影响信号完整性、安装适配性与调试效率。这款PN532 NFC-RFID控制器分线板，围绕Adafruit开源硬件生态的通用安装规范设计，核心承载PN532射频芯片的全部外围电路，将芯片的密集QFN封装引脚全部引出为标准2.54mm间距排针接口，解决了原厂芯片引脚间距过小、无法直接在面包板或通用原型板上插接调试的痛点。

从实际应用场景来看，这类分线板广泛用于门禁系统原型开发、NFC标签读写设备调试、RFID近场支付验证终端、智能仓储标签识别节点、校园卡/工卡读取模块的前期验证环节，开发者无需自行设计PN532的射频匹配电路、电源滤波电路，直接通过排针连接Arduino、树莓派等主控板即可快速完成功能验证，大幅缩短原型开发周期。

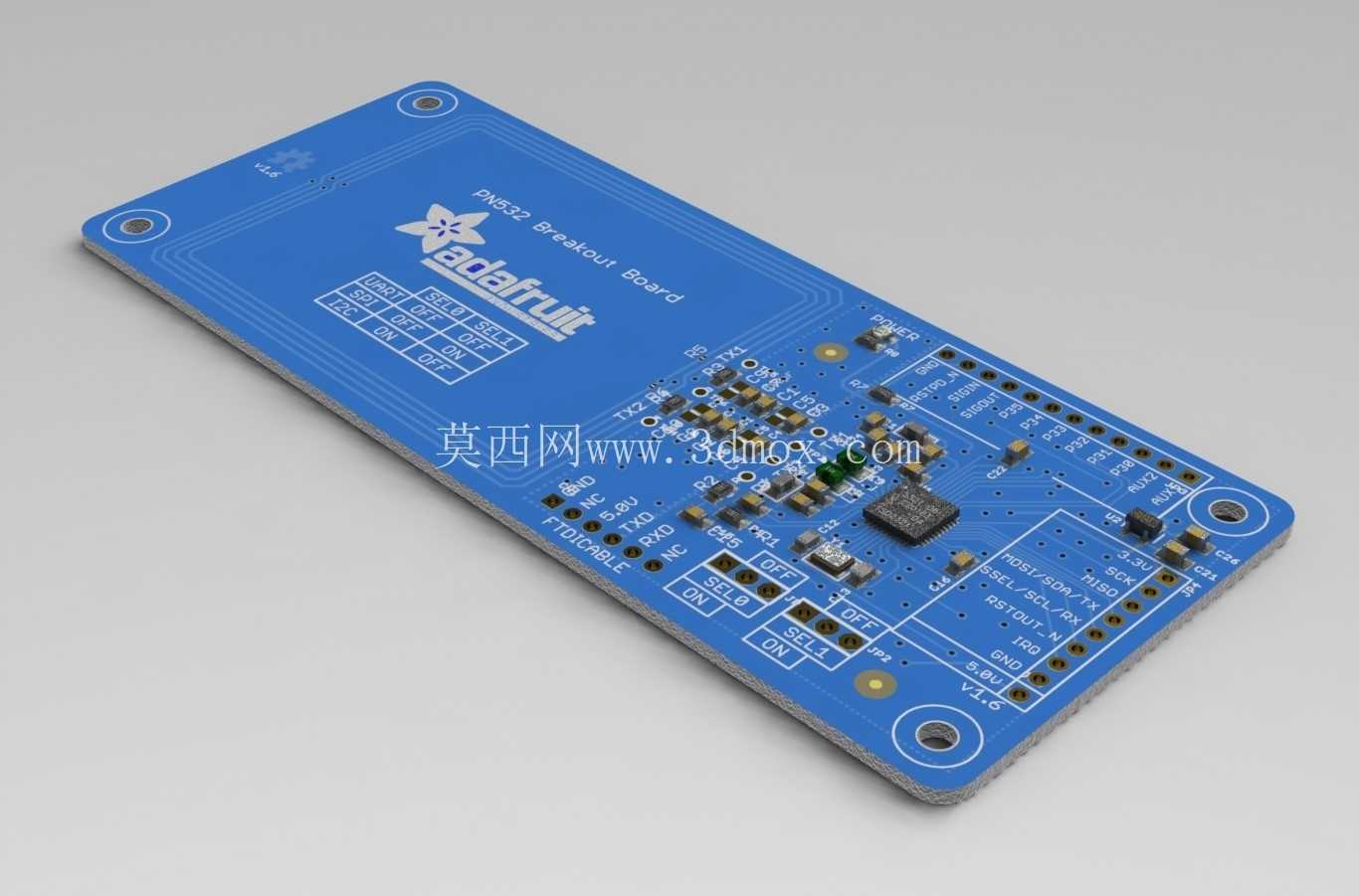

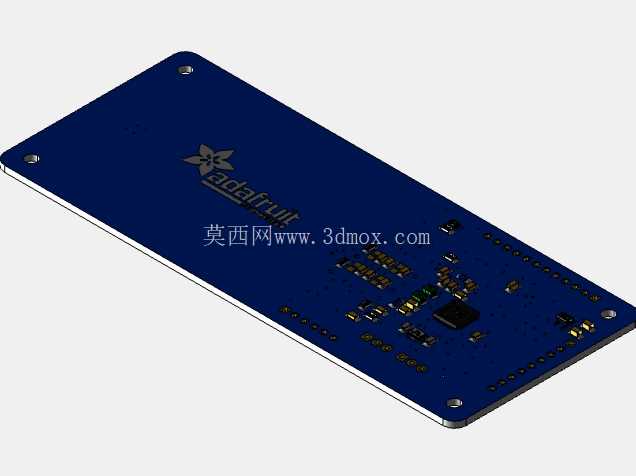

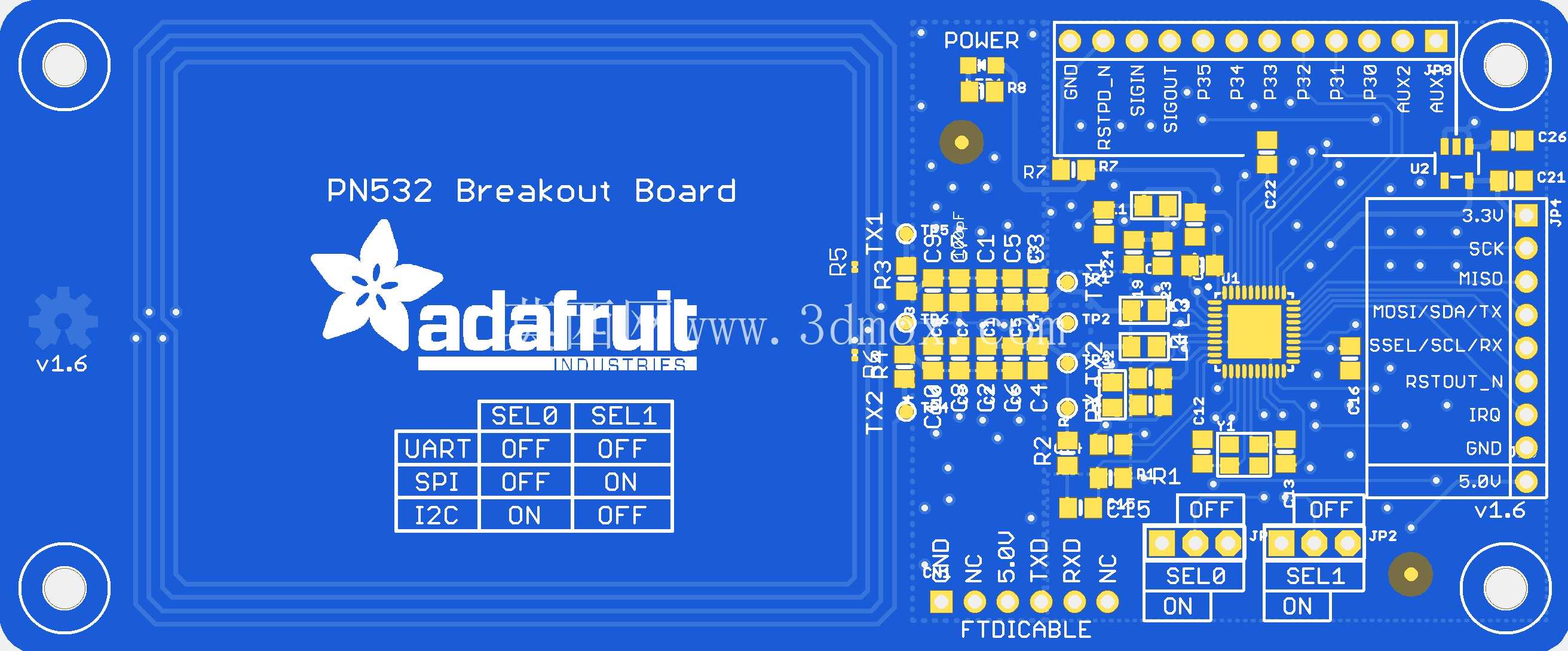

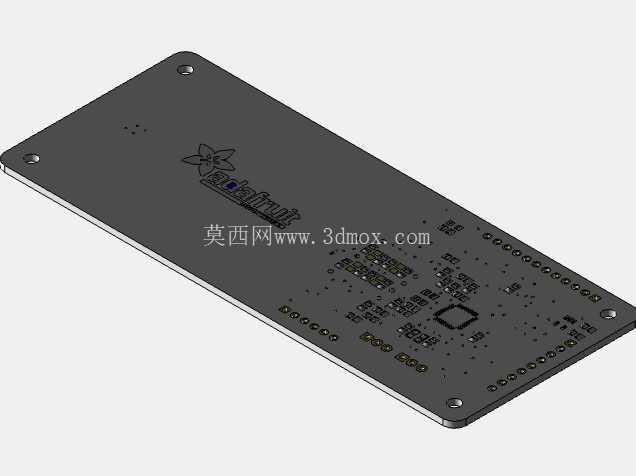

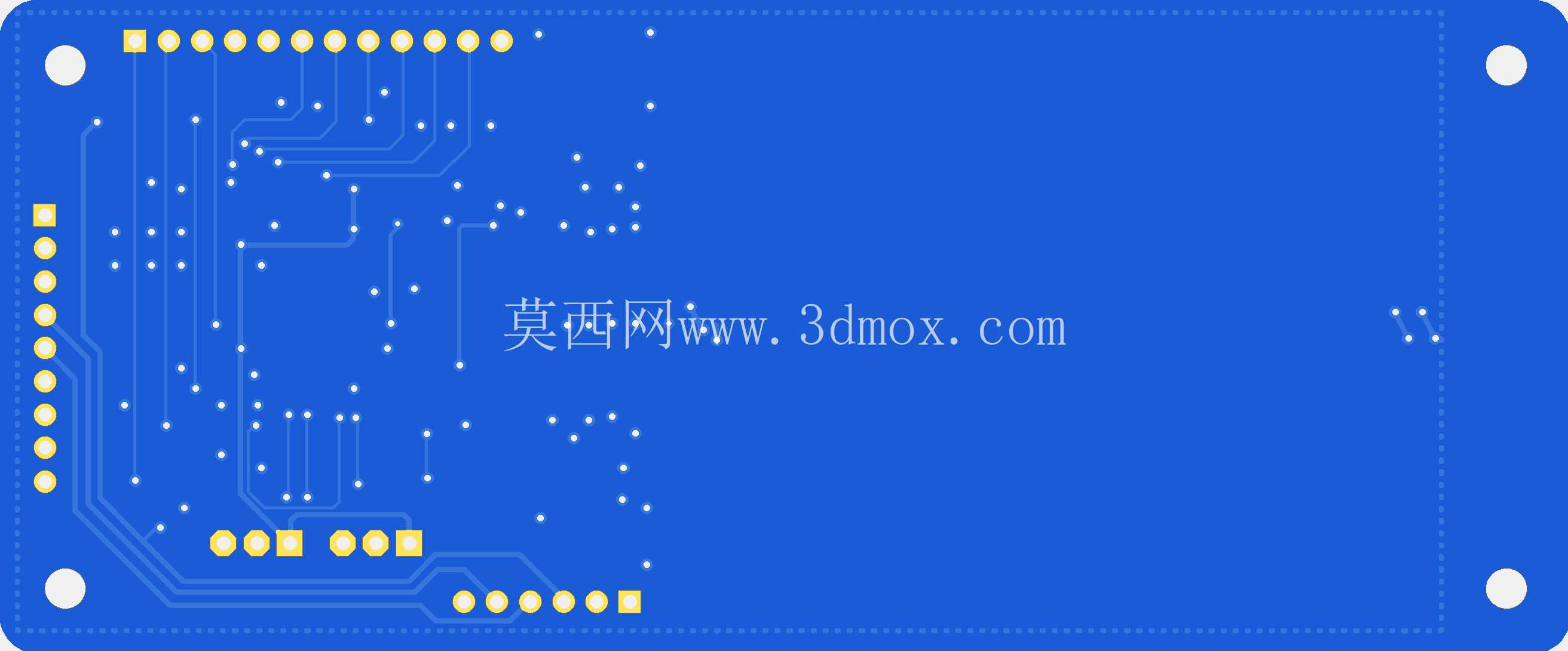

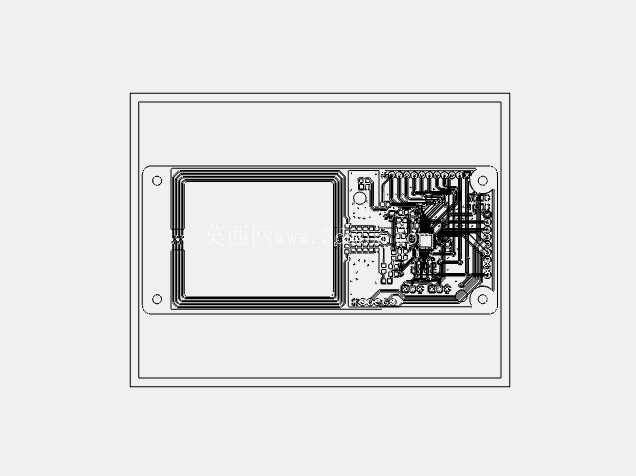

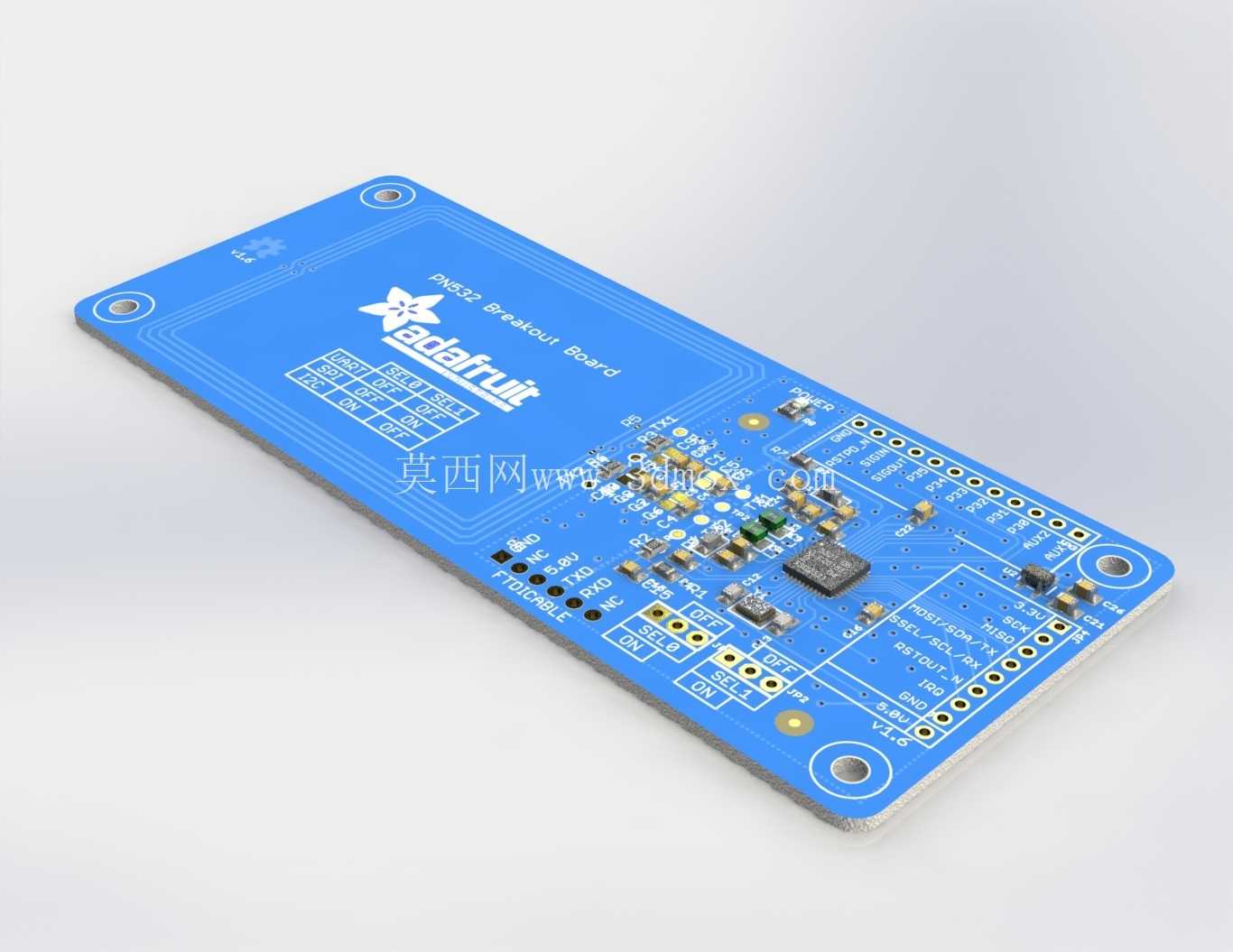

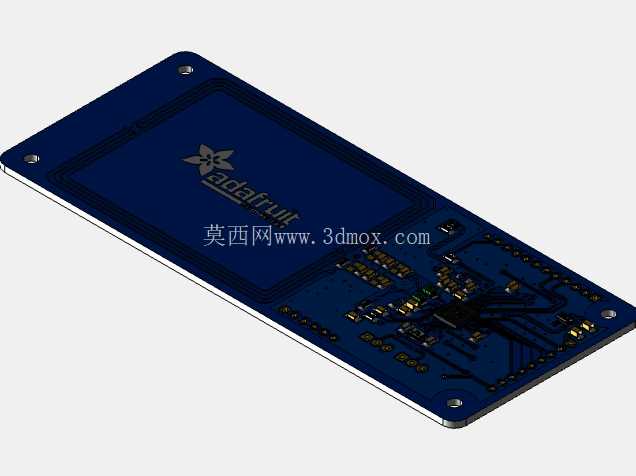

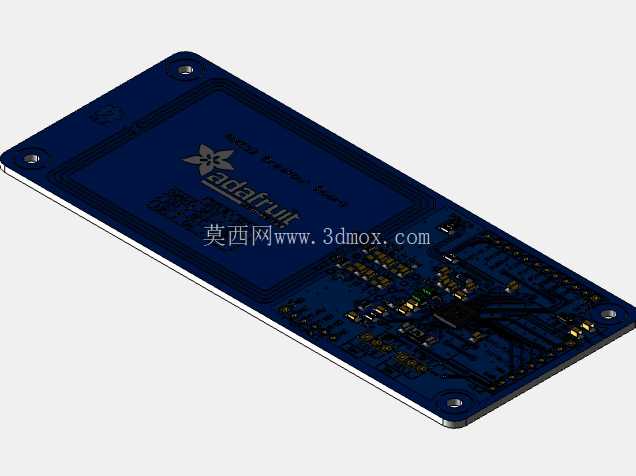

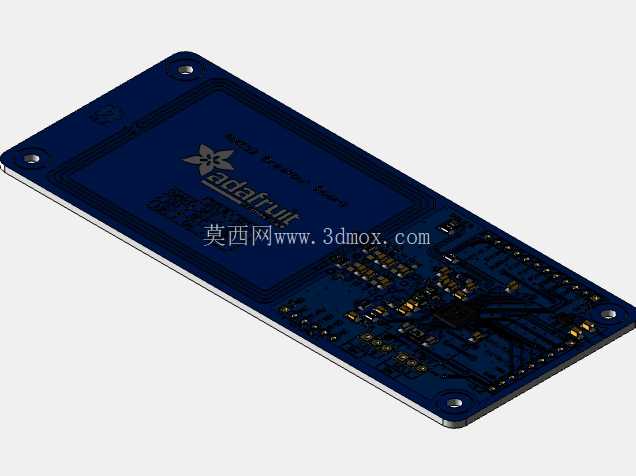

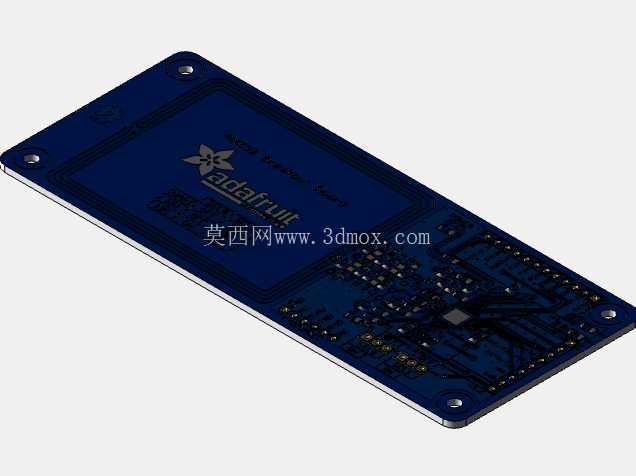

设计思路上，这款分线板采用长条形矩形PCB构型，四角预留标准M3安装孔位，孔位间距匹配通用原型安装板、亚克力固定支架的开孔尺寸，既可以通过铜柱固定在设备外壳内部，也可以直接插接在面包板上使用，无需额外定制固定结构。PCB表面采用蓝色阻焊层，丝印清晰标注每个引脚的功能定义，包括SPI、I2C、UART三种通讯接口的引脚位置，电源正负极、中断引脚、复位引脚的标识一目了然，避免调试过程中接线错误导致的芯片烧毁问题。板载射频匹配电路经过阻抗校准，板载PCB天线的走线经过专门的回路设计，保证13.56MHz频段的射频信号收发稳定，有效读写距离可以满足绝大多数近场识别场景的需求，无需额外外接天线即可完成基础功能测试。

外形尺寸与安装边界方面，分线板整体长宽比例适配标准半尺寸面包板的宽度，排针引出位置分别布置在板卡的两个长边，插接面包板后不会占用相邻的面包板插孔，方便外接其他传感器模块。板上元件布局遵循信号流向规则，射频天线区域布置在板卡一端，远离电源接口与排针的高频信号引脚，减少电源噪声对射频信号的干扰；核心PN532芯片布置在板卡中心位置，周边均匀布置去耦电容，保证芯片供电稳定；接口排针布置在板卡另一侧，方便接线操作。板卡厚度采用标准1.6mm PCB厚度，配合常规排针的焊接高度，整体安装高度控制在12mm以内，可以嵌入到绝大多数紧凑型终端设备的外壳内部，不会出现空间干涉问题。

从功能特性来看，这款分线板完整引出PN532芯片的全部功能引脚，支持三种常用通讯协议切换，板载电源指示灯可以直观显示供电状态，预留的外接天线焊盘可以在需要更远读写距离时外接更大尺寸的射频天线，适配不同的应用场景。安装孔的金属化处理可以提升固定时的结构强度，避免多次拆装后PCB孔位开裂；板边做圆角处理，避免尖锐板边划伤操作人员或划破导线绝缘层。在实际设备集成过程中，这款分线板既可以作为原型验证模块使用，也可以直接作为终端设备的核心射频板，通过四角的安装孔固定在设备内部，排针可以直接焊接连接到主控板，省去额外的接线工序，提升生产装配效率。对于结构设计人员而言，建模时需要准确还原板卡的外轮廓尺寸、安装孔位置与直径、排针的高度与引脚间距、板上最高元件的高度参数，保证在做设备外壳结构设计时预留足够的安装空间，避免出现元件与外壳干涉、安装孔位不对齐的问题；同时需要注意射频天线区域对应的外壳位置不能布置金属构件，避免屏蔽射频信号导致识别距离下降或识别失败。
