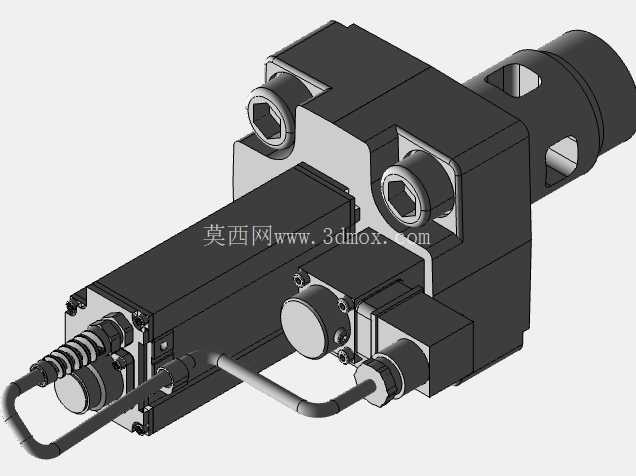

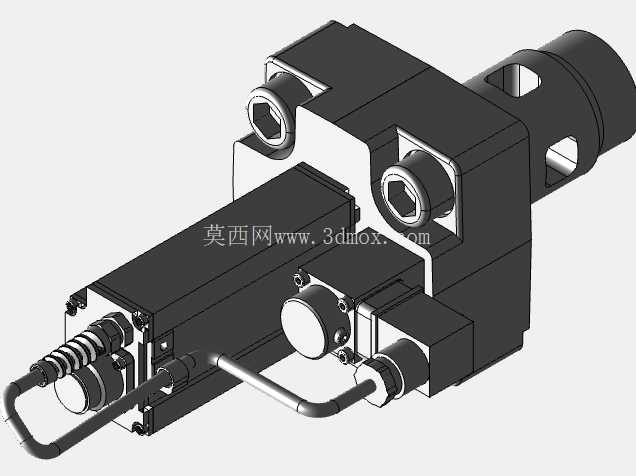

博世力士乐FESE40二通比例节流阀结构

这款二通比例节流阀主要面向工业液压系统的流量精准调控场景，常见于大型压机、注塑机、重型工程机械的液压回路中，承担执行机构运行速度的连续调节任务，区别于普通开关型液压阀，它可以根据输入控制信号线性改变阀口过流面积，实现执行元件的无级调速，避免传统节流阀档位切换带来的速度冲击，在需要平稳启停、精准速度匹配的液压工况中适配性极强。从结构设计来看，该阀集成了闭环位置控制模块，内置的阀芯位置检测单元可以实时反馈阀芯实际开度，和输入指令信号做比对修正，即便存在液压油液污染卡滞趋势、系统压力波动带来的液动力干扰，也能将阀芯位置稳定在指令对应的开度上，流量控制精度远高于开环比例阀。阀的主阀部分采用滑阀结构，阀芯和阀套配合间隙控制在微米级，加工过程中需要做严格的去毛刺、配研处理，保证阀口调节过程中过流面积和阀芯位移的线性度，避免出现调节死区或者流量突变段。主阀的公称通径为40规格，对应的额定流量在10bar阀口压差下可以达到670L/min，能够适配大流量液压回路的调控需求，最高工作压力可以覆盖315bar的常规高压液压系统工况，油口连接尺寸符合ISO7368标准的安装界面，不需要额外做过渡转接板就可以和同规格标准阀块匹配安装，端口的密封结构采用NBR丁腈橡胶密封件，适配常规矿物液压油的工作介质，密封沟槽的尺寸公差严格遵循液压密封设计标准，避免高压下出现密封挤出、泄漏问题。集成的电子控制单元直接安装在阀本体上，省去了外置放大器和阀之间的长距离接线，减少了信号传输过程中的干扰问题，电子单元的接线插件符合DIN43651标准，插件的针脚定义匹配行业通用的比例阀接线规范，现场接线时不需要额外查阅特殊定义就能完成配线，电压型和电流型控制信号的型号在接线端做了明确区分，避免现场配线错误导致的阀件损坏。从安装边界来看，阀的整体外形布局考虑了紧凑安装需求，集成电子单元的侧出结构不会额外增加阀的轴向安装长度，在阀块布局时只需要预留对应侧向的接线操作空间即可，不需要在阀的轴向预留额外的安装余量，整体重量约8.4公斤，安装时只需要按照标准阀块的螺栓孔位布置固定螺栓，螺栓的拧紧力矩遵循液压阀安装的通用规范，避免力矩过大导致阀块变形或者阀体内孔变形卡滞阀芯。在故障安全设计上，该阀设置了断电复位功能，一旦出现控制电源失电的故障，阀芯会在复位弹簧的作用下自动移动到关闭位置，切断两个油口之间的通路，避免执行机构出现误动作导致的设备安全事故，这一设计在起重设备、压机这类存在安全风险的液压回路中尤为重要，可以在系统掉电时快速锁死回路，防止负载坠落或者滑块下滑。阀的油口形式符合DIN24342 Form A标准，安装面的平面度、粗糙度都满足液压阀安装的通用要求，现场安装时只要保证阀块安装面的加工精度达标，就可以实现可靠的端面密封，不会出现安装面泄漏问题。在实际选型应用中，需要根据系统的最大流量、工作压力范围匹配对应型号，同时要考虑液压油的清洁度等级，该阀对油液污染度的要求遵循液压伺服元件的通用标准，需要在系统进油侧设置对应精度的过滤器，避免油液中的颗粒污染物卡滞阀芯、磨损阀口配合面，影响阀的控制精度和使用寿命。
