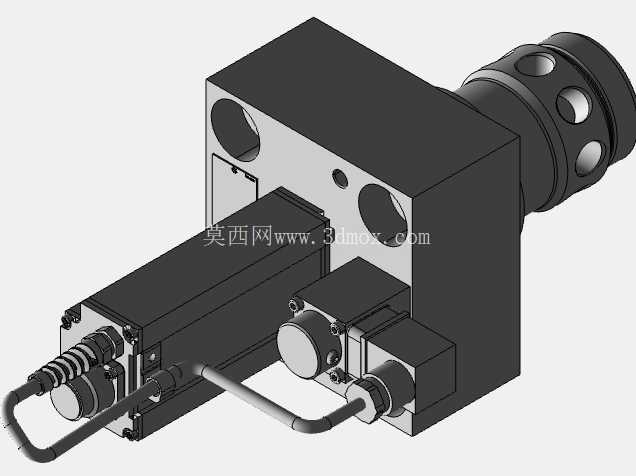

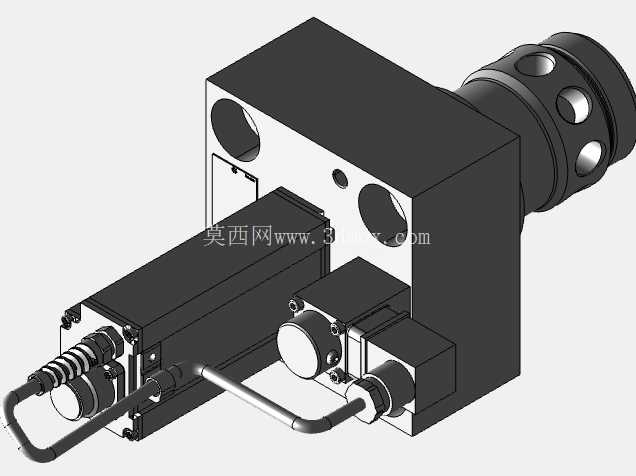

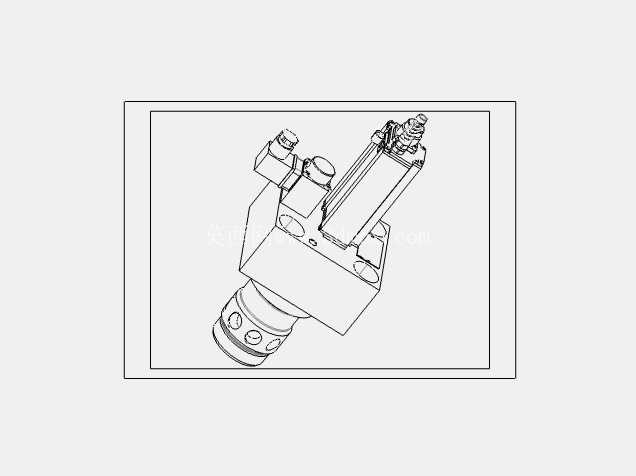

力士乐FES型二通比例节流阀集成结构

在液压系统的流量调控场景中，这类带集成控制电子器件的二通比例节流阀，是实现执行机构速度精准控制的核心元件，常见于大型冲压生产线、重型机床液压站、工程机械液压回路这类对流量调节精度、响应速度有较高要求的工况中。不同于普通节流阀依靠手动调节或者开关式通断控制，该阀可以根据输入的电信号连续成比例地调整阀口过流面积，从而实现对回路流量的无级调控，匹配不同工况下执行元件的运动速度需求，避免传统节流阀调节时的阶跃冲击，让执行机构的启停、变速过程更平顺。

从结构设计来看，该阀将控制电子器件直接集成在阀本体上，省去了传统比例阀需要外接独立放大器的布线麻烦，集成式的OBE结构大幅缩短了控制信号的传输路径，能有效降低信号干扰带来的控制偏差，提升阀的响应速度与控制稳定性。阀的插装式结构设计，适配标准的安装插孔，在集成阀块设计时可以直接嵌入阀块内部，减少外接管路的连接点，降低液压系统的泄漏风险，同时能有效压缩液压站的整体安装空间，对于布局紧凑的液压集成回路来说，这种插装集成结构的优势十分明显。

在功能实现上，该阀支持双向通流，既可以实现A口到B口的流量调节，也可以完成B口到A口的流量控制，单阀即可满足双向回路的流量调控需求，不需要在回路中额外设置反向节流元件，简化了液压回路的设计复杂度。阀自带故障安全位设计，当系统出现电源故障、控制信号中断的异常情况时，集成的电子控制单元会驱动电磁阀断电，让阀芯自动移动到关闭位置，切断回路通路，避免执行机构因为失控出现误动作，保护设备与操作人员的安全，这一安全设计在起重设备、压力加工这类高危工况的液压回路中是必不可少的配置。

从安装边界来看，该阀标称尺寸为NG50，对应的安装插孔符合ISO 7368标准，端口连接尺寸匹配DN50通径的管路接口，安装时不需要对阀块安装孔做非标定制加工，直接采用标准刀具即可完成插孔加工，降低阀块的加工难度与制造成本。阀的集成控制模块带有标准化的电气接口，包含电压接口与电流接口两种类型，适配不同控制系统的输出信号类型，接线时直接对应引脚定义连接即可，不需要额外配置信号转换模块。整体阀组重量约12.7kg，安装时阀块上的安装孔位需要预留足够的支撑强度，避免因为设备运行振动导致阀件松动，同时集成电子模块的安装位置需要预留一定的接线与调试空间，方便后期对阀的控制参数进行校准调整。

在实际选型应用时，需要结合系统的工作压力、额定流量参数匹配阀的规格，该阀在10bar压差下的额定通流能力为1400L/min，最高工作压力可达315bar，能够覆盖绝大多数中高压液压系统的流量调控需求。阀口的面积比设计为1.6:1，在做阀块流道设计时，需要匹配阀口的通流截面设计流道尺寸，避免流道通流面积突变产生局部压力损失与油液发热问题。集成电子器件的防护等级满足工业车间的常规使用环境，但在多粉尘、高湿度的恶劣工况下使用时，还是需要对电气接口部分做额外的防护处理，避免水汽、粉尘进入接插件导致接触不良，影响阀的控制精度。
