车载音响设备壁挂式安装固定支架

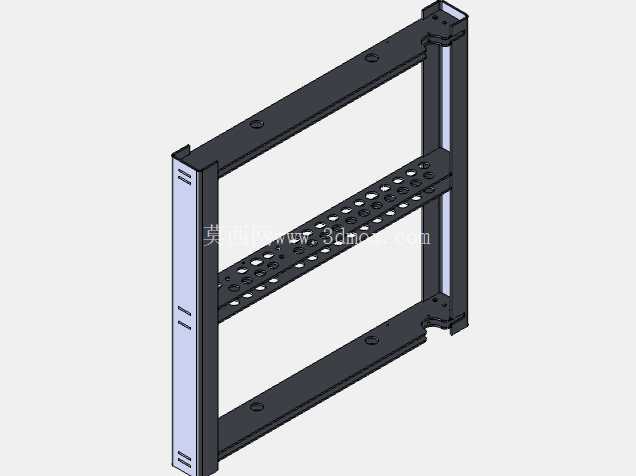

车载影音系统的安装固定，一直是商用车、特种作业车辆内饰改装与整车装配环节中容易被忽略的细节，不少现场安装时直接采用通用角码搭配自攻螺丝固定音箱，不仅容易在车辆长期行驶振动中出现松脱异响，还会因为支架与音箱安装孔位不匹配，被迫在音箱壳体上额外打孔，破坏原有密封结构与声学腔体。这款壁挂式音箱安装支架，正是针对车载场景下的音箱挂载需求设计，采用钣金冲压折弯成型工艺，整体为框架式镂空结构，在保证结构强度的前提下尽可能降低自重，避免给安装基面带来额外的载荷负担。

从实际使用场景来看，这类支架主要适配矩形箱体结构的车载音箱，可安装在车辆内饰侧围、驾驶室后方隔断、特种装备舱内壁等垂直安装面上，替代传统的零散安装角码，实现音箱的标准化快装。支架两侧的竖直折弯边为主要安装受力边，边上预留的长条型调节孔位，可适配不同安装基面的预装螺丝孔位偏差，降低现场安装时的对位难度，即使安装基面的预埋螺母存在1-2mm的位置误差，也能通过长条孔的调节余量完成固定，无需重新在基面上扩孔或者焊接新的安装点。

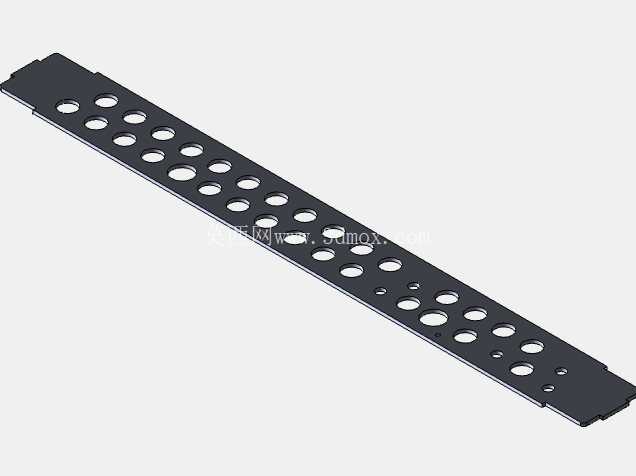

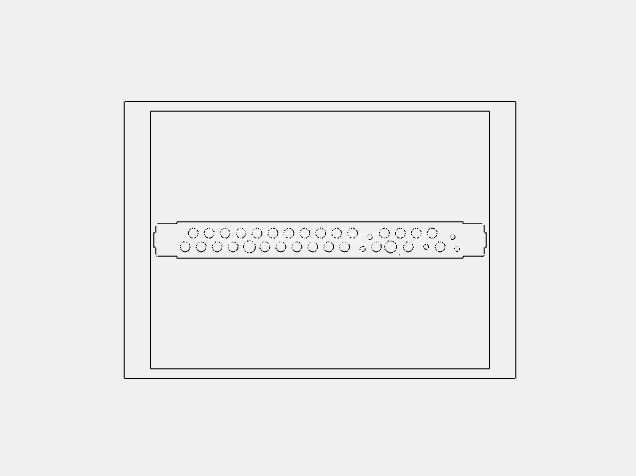

支架中间的横向承托板为主要的音箱承载部件，板面上密布的圆形通孔一方面是为了减轻零件自重，另一方面可配合扎带、固定卡扣穿过孔位，将音箱本体与支架牢牢绑定，避免车辆行驶过程中因颠簸出现音箱移位；同时这些镂空孔位不会遮挡音箱背面的散热区域与接线端口，音箱安装后线缆可直接从镂空区域穿出排布，不会出现线缆被支架挤压弯折的情况。上下两根横向的连接边，主要作用是连接两侧的竖直安装边，提升整个框架的抗扭刚度，避免支架在长期承重后出现两侧边外张变形的问题，上下边面上预留的沉头安装孔，可在需要时加装辅助压条，从上下方向对音箱进行限位，进一步提升固定可靠性。

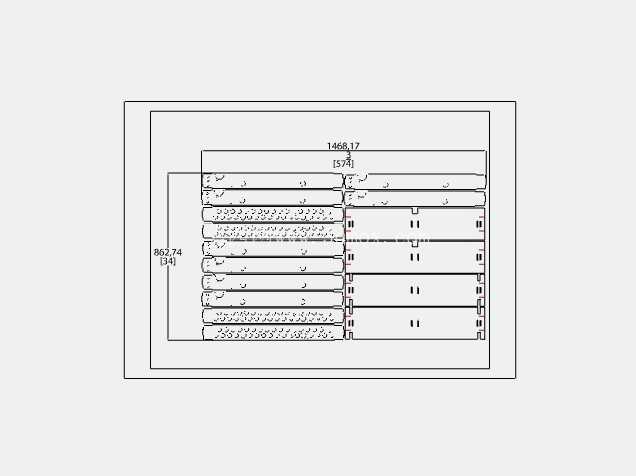

设计过程中，所有折弯边的内圆角均按照钣金冲压工艺的常规要求设置，避免折弯处出现应力集中导致的开裂问题，所有外露的板材边缘均做了钝化毛边处理，防止安装作业时划伤施工人员，也避免长期使用过程中割伤音箱表面的包覆层。支架的整体安装边界控制合理，两侧竖直边的间距与常规车载音箱的宽度匹配，安装后支架不会突出音箱正面过多，不会占用过多的舱内空间，也不会遮挡音箱的发声单元影响音效输出。

从受力角度分析，支架的主要受力点集中在两侧竖直边与安装基面的连接位置，因此在这两个位置的折弯处做了局部的加强翻边处理，提升局部的抗弯截面模量，即使在车辆持续振动的工况下，安装位置也不会出现疲劳变形。中间横板的位置经过受力核算，设置在音箱重心对应的高度区间，避免音箱安装后出现重心偏上导致的支架前倾问题，保证长期挂载的稳定性。不同于民用场景下的塑料壁挂支架，这款全金属钣金支架的环境适应性更强，可适应车内-40℃到85℃的温度波动范围，不会因为高温出现老化脆化，也不会因为低温出现强度下降，完全满足车载工况的使用要求。在实际装配流程中，可先将支架通过螺丝固定在安装基面上，再将音箱放置在中间横板上，调整好位置后通过扎带或者压条完成固定，整个安装过程无需复杂工装，单人即可完成操作，大幅提升现场装配效率。
