紧凑型螺旋钢结构楼梯三维结构设计

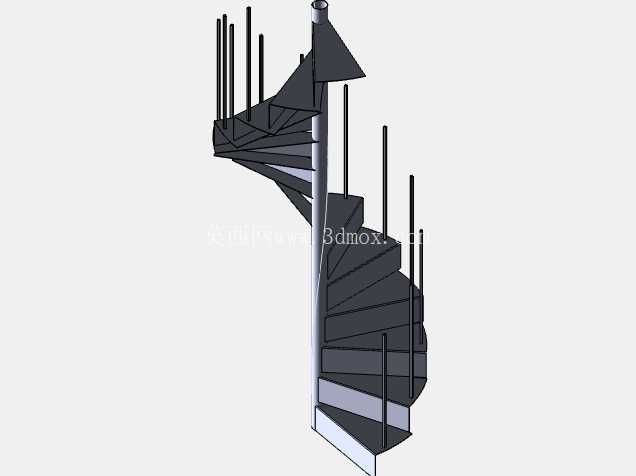

　　这款螺旋钢结构梯的设计，最初是针对loft夹层、小型商业空间竖向通行的紧凑场景做的结构优化，区别于常规直跑梯、双跑梯需要预留长条形梯段空间的要求，螺旋梯以中心立柱为旋转轴心，所有踏步围绕轴心逐层排布，能把平面投影占用面积压缩到1.5米直径范围内，对于层高2.8米到3.6米的夹层空间，能最大限度减少对下层使用面积的侵占，这也是这类梯型在小型工装、复式住宅、设备检修平台场景里被频繁选用的核心原因。

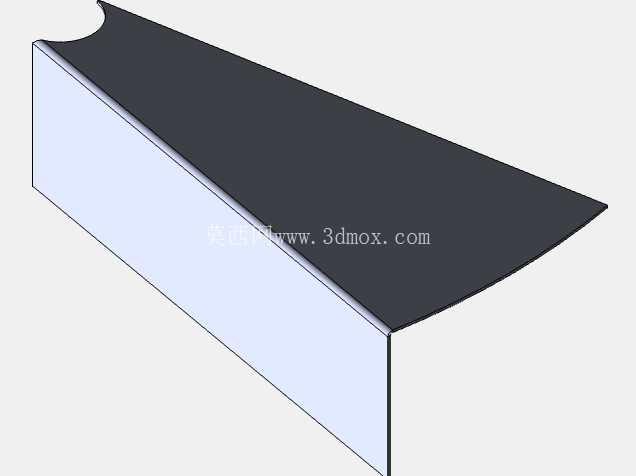

　　从结构受力逻辑来看，整个梯段的荷载传递路径非常清晰：每一块踏步的内端直接与中心立柱做刚性连接，外端通过外侧的护栏立柱做横向拉结，踏步板自身采用折弯成型的钢板结构，不需要额外加设下部支撑肋，就能满足单人通行、日常搬运小件物品的荷载要求，常规使用场景下每块踏步的均布荷载可以达到2.0kN/㎡，完全符合民用建筑竖向交通构件的荷载规范要求。设计过程中首先要确定的是旋转角度与踏步数量的匹配关系，以3米层高为例，总旋转角度控制在360度到420度区间时，每一级踏步的高度可以控制在180mm到200mm之间，踏步外侧的有效踩踏宽度能保持在220mm以上，不会出现踏步过窄导致通行磕碰的问题；中心立柱采用圆管截面，壁厚根据总梯段高度调整，3.5米以下梯段用4mm壁厚的114mm直径圆管就能满足竖向承重与抗侧移要求，立柱底部与地面预埋钢板做焊接固定，顶部与上层结构的梁体做铰接连接，避免梯段出现晃动。

　　护栏部分的设计兼顾防护功能与结构拉结作用，每根护栏立柱对应一块踏步的外端点安装，立柱之间用横向杆件连接，既可以作为通行时的扶手依托，也能对踏步外端形成约束，减少踏步板在荷载作用下的外端下挠量；踏步板的表面做防滑纹理处理，边缘做折边加强，避免长期踩踏出现板边变形。安装边界方面，这类螺旋梯不需要在墙体上做额外的预埋件支撑，只需要保证地面安装位置的混凝土层厚度不小于100mm，上层开口处的边缘有足够的结构强度固定立柱顶端即可，安装时从中心立柱的固定开始，逐层安装踏步板、调整踏步水平度，最后安装护栏立柱与扶手构件，整个安装流程不需要大型吊装设备，两名安装工人半天即可完成整梯的组装调试。不同于市面上常见的成品螺旋梯只做标准化尺寸适配，这个结构模型在设计时预留了参数调整接口，可以根据实际现场的层高、预留洞口直径、通行荷载要求，快速调整踏步数量、旋转角度、立柱截面参数，适配不同的现场安装条件；比如应用在工业设备检修平台场景时，可以把踏步板更换为格栅板材质，减少积灰积水，护栏高度提升到1.2米满足工业防护要求，应用在住宅场景时可以在踏步表面加装木质饰面板，优化踩踏脚感。

　　在三维建模过程中，所有构件的连接节点都做了1:1的还原，包括踏步与中心立柱的焊接坡口位置、护栏立柱与踏步板的连接螺栓孔位、底部固定法兰的安装孔距，都按照实际加工工艺要求做了细节处理，结构工程师可以直接在这个模型基础上调整参数导出加工图纸，不需要重新搭建基础结构框架，能大幅缩短这类非标梯具的设计出图周期。需要注意的是，这类螺旋梯的通行宽度有限，不适合作为人员密集场所的主疏散楼梯使用，仅适用于日常少量人员通行的辅助竖向交通场景，设计时需要根据实际使用人数核算梯段的总通行能力，避免出现选型不符合建筑消防要求的问题；另外梯段的旋转方向也可以根据现场的开门位置、通行动线调整，顺时针或逆时针旋转的结构受力逻辑完全一致，只需要调整踏步的排布角度即可实现。
