八方电机中置锁紧专用扳手结构设计

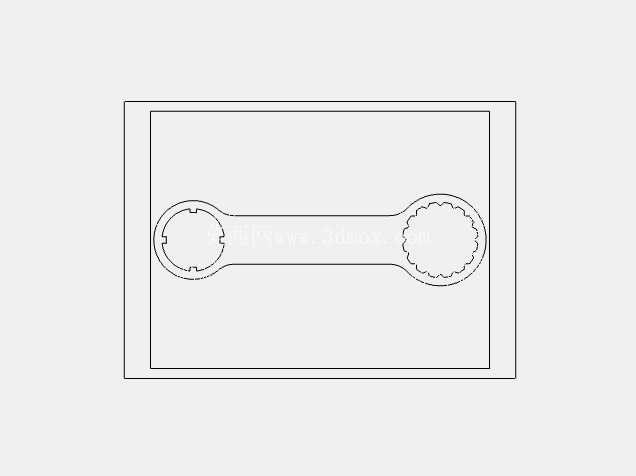

这款扳手是针对八方中置电机安装维护场景开发的专用锁紧工具，日常在电助力自行车整车装配线、线下售后维修网点的使用频次极高，能解决常规活动扳手、开口扳手无法适配电机轴端异形锁紧结构的痛点，避免拆装过程中出现螺母滑牙、电机壳体磕碰损伤的问题。从结构设计来看，扳手采用双头异形孔布局，一端对应电机轴端的四缺口锁紧螺母，内孔边缘做了与螺母卡槽完全契合的凸台结构，咬合时能实现全周受力，不会因为单点受力过大导致螺母变形；另一端对应电机侧盖的多齿花形锁紧环，内齿的齿形参数完全匹配锁紧环的齿槽，齿侧间隙控制在0.1mm以内，既能保证顺利套入，又能避免转动时出现旷量打滑。设计阶段首先考虑的是手动操作的力矩传递效率，扳手臂长经过反复校核，既保证普通人手施加正常握力时就能达到电机锁紧要求的额定力矩，又不会因为力臂过长导致过度锁紧损坏电机螺纹，整体杆身采用平直等截面设计，截面尺寸经过抗弯强度验算，在承受最大操作力矩时杆身变形量控制在弹性范围内，不会出现永久弯折。两端工作头与杆身采用一体化成型结构，没有拼接焊缝，避免长期承受交变力矩时出现断裂风险，工作头的孔位边缘做了微小的倒角处理，既方便快速对准螺母对位，又能去除加工毛刺，不会刮伤电机表面的阳极氧化层。从安装边界来看，扳手的整体厚度控制在6mm以内，能顺利伸入电机与车架安装位之间的狭窄间隙，不会因为空间不足出现卡滞；两端工作头的外径比对应锁紧螺母的外径大2mm，既保证结构强度，又不会和周边的电机线束、车架安装座产生干涉。实际使用时，四缺口端主要用于电机输出轴端锁母的固定，在安装电机牙盘时可以卡住轴端锁母，配合另一端的扭力扳手转动牙盘固定螺丝，实现牙盘的精准锁紧；多齿花形端主要用于电机侧盖的拆装，在维护电机内部行星减速结构、更换霍尔传感器时，可以顺利拆下侧盖的锁紧环，不会因为受力不均导致侧盖变形影响密封性能。设计过程中还考虑了不同操作场景的适配性，杆身表面做了哑光防滑处理，手上沾有润滑脂时也能稳定握持，不会出现脱手的情况；两端工作头的硬度经过调质处理，达到常用五金工具的硬度要求，长期使用不会出现齿形磨损、凸台崩缺的问题，使用寿命能覆盖整车厂全生命周期的装配需求以及售后网点数年的日常维护使用。和通用型扳手相比，这款专用扳手不需要额外调整开口尺寸，对准即可操作，能大幅提升装配和维修的效率，减少单台电机的拆装时间，同时也能降低因为工具不匹配导致的零部件损坏率，减少售后维修的配件损耗成本。在三维建模过程中，所有异形孔的轮廓都完全按照八方中置电机对应锁紧件的实测尺寸绘制，齿形的模数、压力角，缺口的宽度、深度都和实物保持一致，装配干涉检查阶段模拟了扳手在电机安装位的全转动行程，确认在0到360度的转动范围内都不会和周边零部件产生碰撞，保证实际加工出来的实物能直接投入使用，不需要二次修磨调整。
