M30外螺纹电缆密封穿线固定接头

在户外电气柜、工业控制箱、新能源设备接线端口、汽车冲压生产线的电气布线环节，电缆密封套是保障线缆穿接部位防护等级的核心基础零件，这类零件看似结构简单，却直接决定了设备箱体的IP防护能力，一旦密封失效，粉尘、水汽进入箱体内部，轻则造成线路接触不良、信号干扰，重则引发短路、元器件烧毁等严重故障，因此在结构设计阶段，这类密封连接件的选型与建模精度，往往会影响整套设备的长期运行可靠性。

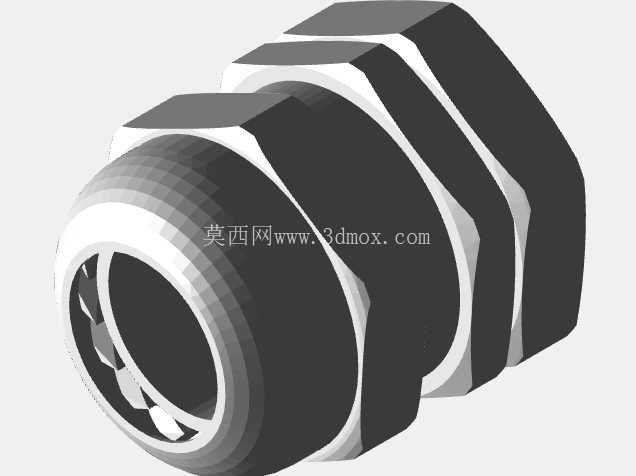

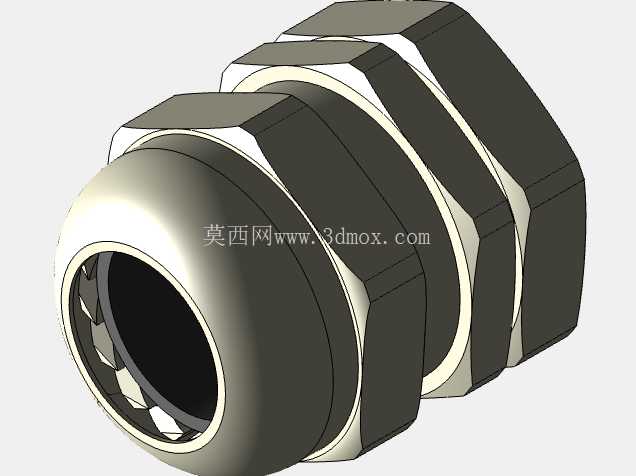

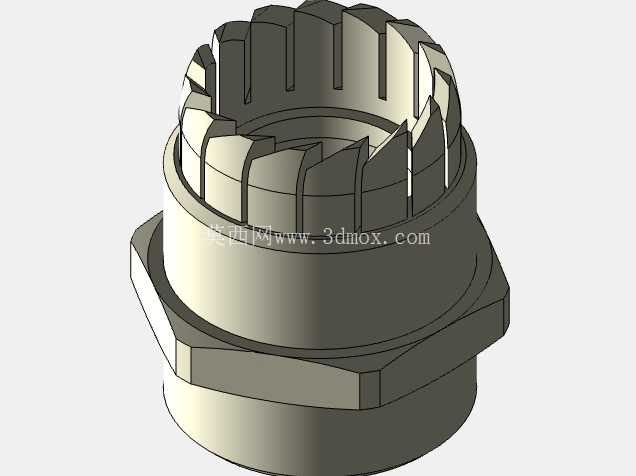

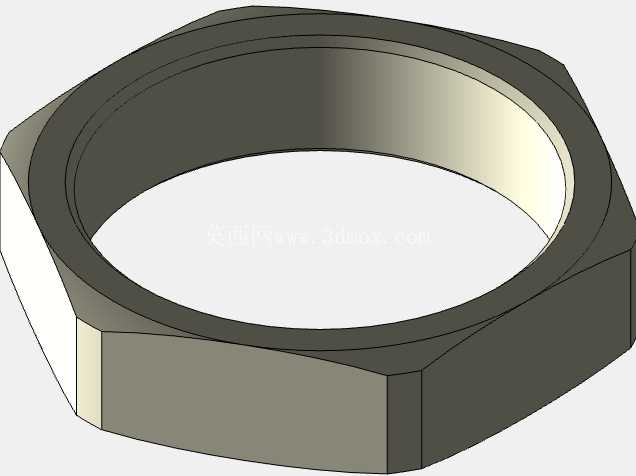

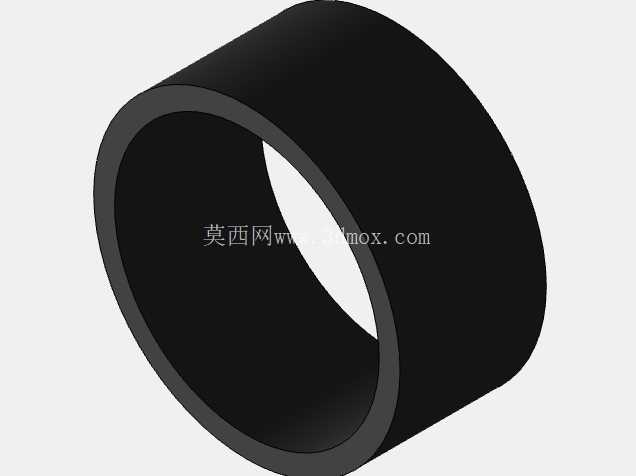

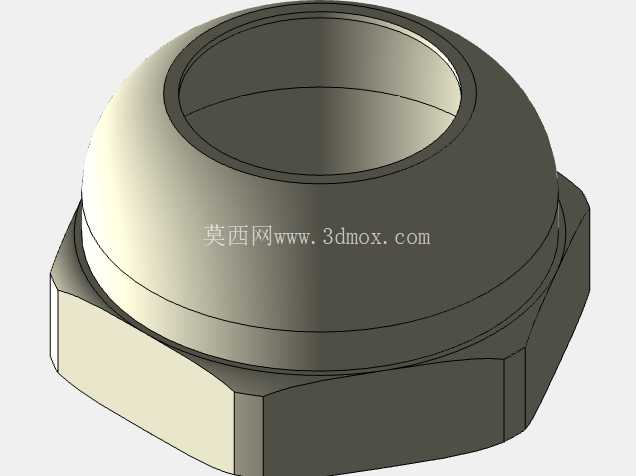

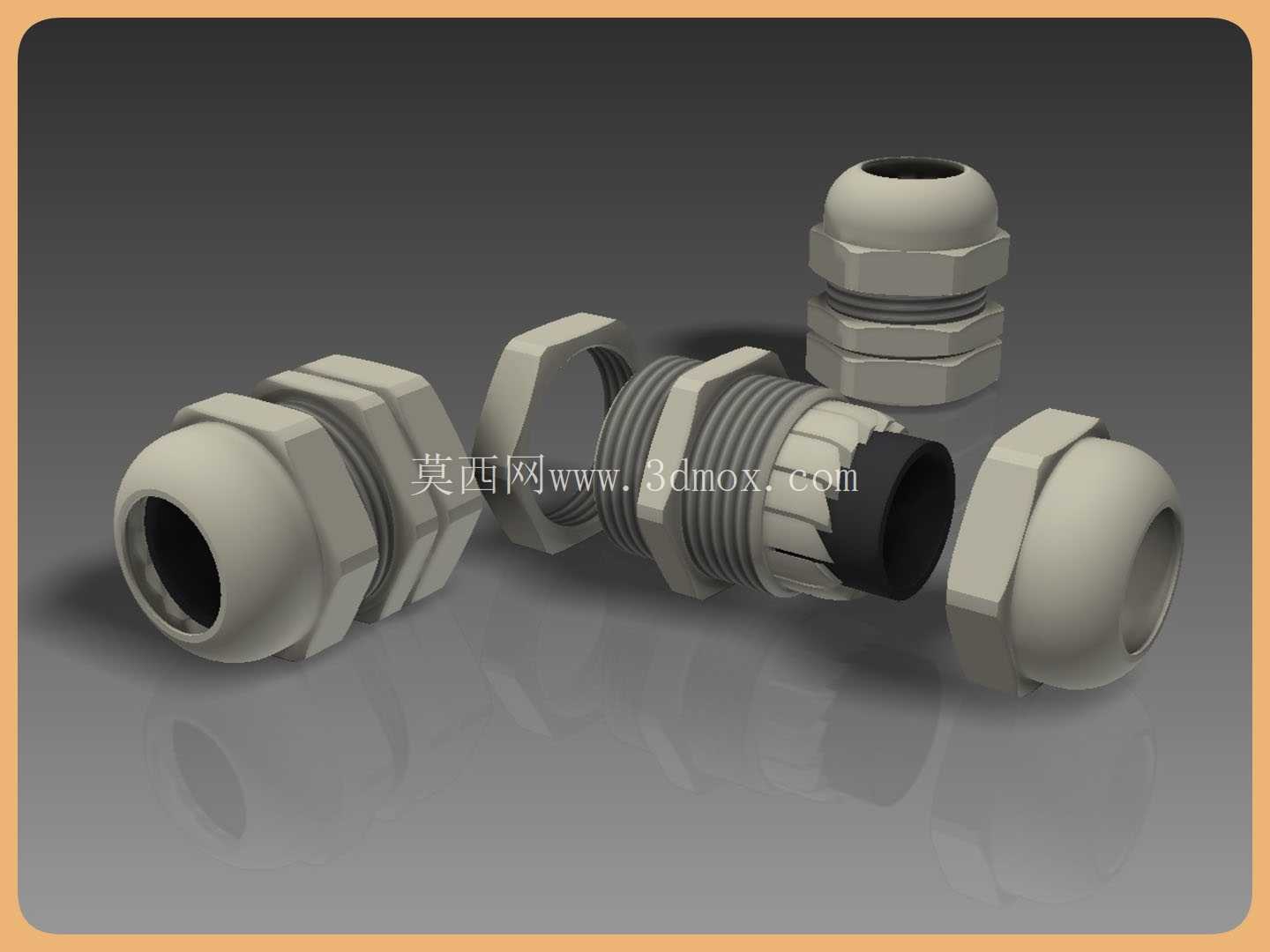

本次建模的这款电缆密封套，适配内径19毫米的穿线需求，也就是可以容纳外径在13-18毫米区间的多芯电缆、信号线缆穿过，外螺纹采用M30x2的公制细牙螺纹，细牙螺纹的螺距更小，螺纹配合的同轴度更好，拧紧过程中不会出现偏斜，同时螺纹连接的自锁性能优于粗牙螺纹，在设备存在持续振动的工况下，也不容易出现松脱移位的问题。整套零件采用分体式组合结构，包含主体锁紧座、六角锁紧螺母、内侧密封压圈、弹性密封胶圈、端部防护帽几个独立部件，每个部件的配合公差都经过严谨校核，建模时严格按照机械配合的公差要求预留装配间隙，保证实际生产装配时各部件可以顺畅旋合，不会出现卡滞、过松或者过紧的问题。

从实际使用场景来看，这类密封套的安装流程非常清晰：首先将六角锁紧螺母从主体锁紧座的外螺纹端旋下，把主体穿入设备箱体预先开好的M30螺纹安装孔内，从箱体另一侧将锁紧螺母旋紧在主体外螺纹上，完成密封套在箱体壁上的固定；之后将需要穿接的电缆从密封套端部穿入，穿过主体内部的弹性密封胶圈，调整好电缆的伸入长度后，旋紧端部的压盖，压盖的内锥面会挤压弹性密封胶圈，让胶圈产生径向的均匀形变，紧紧包裹住电缆的外护套，同时胶圈的外侧也会和主体内壁紧密贴合，同时实现电缆外壁与密封套之间、密封套与箱体之间的双层密封，常规工况下可以达到IP68级别的防护效果，完全满足户外设备、潮湿工况、多粉尘生产车间的使用要求。

设计过程中，几个关键的结构细节直接决定了产品的实际使用性能：首先是主体端部的内锥面角度，锥角设置为15度，这个角度既可以保证压盖旋入时，对胶圈的挤压力度均匀，不会因为角度过小导致胶圈被过度挤压开裂，也不会因为角度过大导致密封压力不足，出现密封失效的问题；其次是六角锁紧螺母和压盖的对边尺寸，严格按照国标紧固件的对边尺寸设计，方便现场施工时使用标准扳手拧紧，不需要定制特殊工装；另外主体内部的胶圈安装槽深度经过反复测算，保证胶圈在自然状态下不会从槽内脱落，压盖完全拧紧时胶圈的压缩量控制在30%左右，这个压缩量是橡胶密封件的最佳压缩区间，既可以保证足够的密封比压，又不会因为压缩量过大导致胶圈提前老化失去弹性。

从安装边界来看，这款密封套安装完成后，主体在箱体外的突出长度为22毫米，箱体内侧的突出长度为8毫米，相邻两个密封套的安装中心距需要预留不小于42毫米的空间，保证扳手有足够的操作空间来拧紧螺母，不会和相邻的接线端子、其他密封件产生干涉。建模时所有的棱角位置都做了R0.5的圆角过渡，一方面是避免注塑或者机加工过程中出现应力集中，导致零件开裂，另一方面也可以防止安装时尖锐的边角划伤施工人员的手，或者划破电缆的外护套。另外在压盖的内侧设计了一圈防滑卡齿，当压盖拧紧到位后，卡齿会轻轻咬住电缆的外护套，即使电缆受到外部的拉扯力，也不会出现电缆移位、从密封套内脱出的问题，提升了接线部位的抗拉扯能力，适合在有移动线缆、设备存在振动的工况下使用。

很多刚入行的结构设计师在做这类密封件建模时，往往会忽略配合公差的细节，比如螺纹的大径小径尺寸随意绘制，或者胶圈的尺寸和安装槽不匹配，导致实际生产出来的零件要么拧不进去，要么密封效果差。这款模型在建模时严格遵循机械设计手册的相关标准，螺纹尺寸按照公制细牙螺纹的公差带6H/6g绘制，橡胶件的尺寸按照橡胶件的收缩率预留了变形量，金属部件的壁厚均匀，最小壁厚不小于2.5毫米，满足尼龙材质注塑生产的壁厚要求，也满足黄铜、不锈钢材质机加工的强度要求，不管是做3D打印手板验证，还是开模批量生产，都可以直接作为结构参考使用。

在汽车冲压生产线的电气布线场景中，这类密封套的使用量非常大，冲压设备的运行振动大，车间内存在冲压油雾、金属粉尘，普通的穿线接头很容易出现密封失效、松脱的问题，这款密封套的细牙螺纹锁紧结构加上胶圈的均匀压缩设计，可以很好地适应这类恶劣工况，保证电气线路的长期稳定运行。另外在户外光伏接线箱、通讯基站设备、船舶电气舱室的布线场景中，这款密封套的结构尺寸也完全适配相关的安装标准，不需要额外修改结构就可以直接选型使用。
