FES型二通比例节流阀力士乐款结构

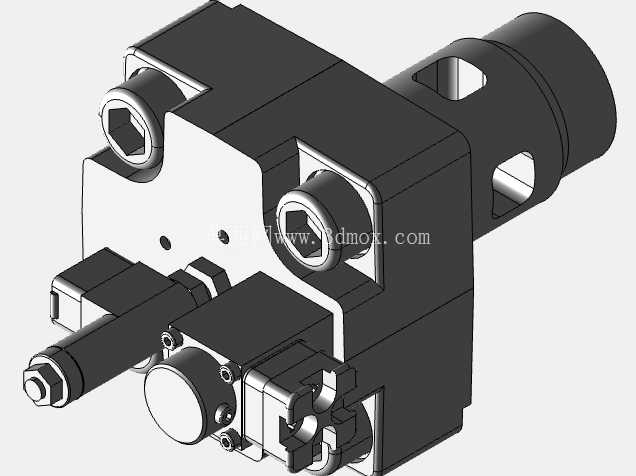

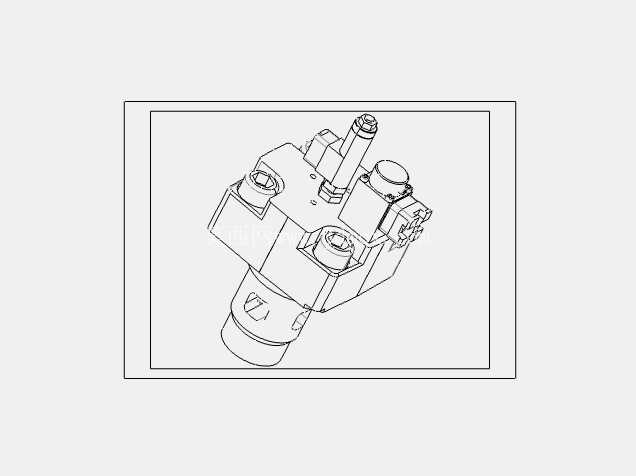

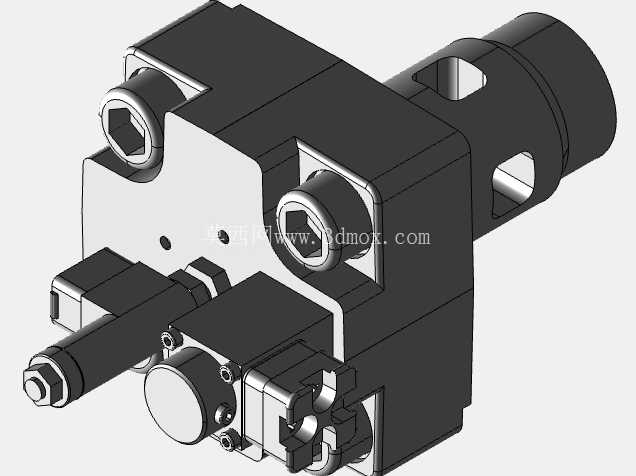

这款二通比例节流阀的三维结构完整还原了力士乐FES系列的实体形态，建模过程中完全参照实物的安装边界与接口尺寸做了1:1还原，所有外接油口的位置、安装螺栓孔的分布、外接控制模块的对接面都和实物保持一致，方便设计人员直接调用到液压站集成、设备油路排布的设计场景中。在工业液压系统里，这类不带集成电子单元的二通比例节流阀，主要用在需要对执行元件运行速度做无级调节的工况，比如大型压机的滑块速度控制、注塑机的开合模速度匹配、冶金设备的辊道进给调速，还有重型工程机械的动作回路流量调控，相比普通的开关型节流阀，它可以根据输入的控制信号连续调整阀口开度，实现流量的线性输出，让执行机构的运行过程更平稳，避免启停或者变速时的液压冲击。从结构设计逻辑来看，这款阀采用先导式结构，主阀芯和先导控制部分做了分体式布局，主阀流道做了平滑过渡处理，能有效降低油液通过时的压力损失，在大流量工况下也能减少油液发热的问题。阀的安装面完全符合DIN 24342 Form A标准，端口的连接尺寸匹配NG40通径的常规安装规范，不管是做新油路的阀块设计，还是旧设备的阀件替换，都能直接对位安装，不需要额外做转接板或者修改安装孔位。主阀的壳体采用锻造流道设计，建模时还原了内部流道的圆滑过渡结构，没有直角突变的区域，能减少油液在阀内的紊流，降低工作时的振动和噪音。阀上预留的外接控制油口、传感器安装位都按照实物的位置做了还原，设计人员在做整机布局时，可以直接在三维环境里对接控制油管、位置传感器的安装空间，避免后期装配时出现干涉问题。这款阀的工作压力覆盖常规工业液压的315bar压力等级，能适配绝大多数中高压液压系统的使用需求，双向通流的结构设计让它可以在A到B、B到A两个方向都实现流量调节，不需要在回路里额外加装单向阀组来适配流向，能简化油路的集成设计，减少阀块的加工工序和外接管路的数量。在做三维建模的时候，所有的密封槽位置、螺栓连接的沉孔深度、外接插件的安装空间都做了精确还原，甚至主阀芯和阀套的配合间隙对应的装配关系也做了体现，方便设计人员在做阀块设计时，提前核算螺栓的伸入长度、密封件的选型尺寸，避免出现螺栓顶死、密封件压缩量不够导致泄漏的问题。对于液压系统设计人员来说，直接调用这个三维模型，可以快速完成阀组的堆叠布局，检查各个外接元件的操作空间，比如电磁阀的插头插拔空间、压力表的安装位置、检修时的扳手操作空间，不需要再手动测绘阀件的外形尺寸，能大幅缩短液压站的设计周期。在设备改造场景中，这个模型也能帮助技术人员提前核对旧设备的安装空间，确认替换阀件的外形尺寸是否能适配原有安装位，避免采购回来的阀件因为尺寸问题无法安装。另外，模型还原了阀上所有的外露标识位置、油口标识的刻印区域，在做虚拟装配和设备演示动画时，可以直接在对应位置添加标识信息，让三维演示的效果更贴近真实设备的状态。主阀的重量分布在建模时也参考了实物的重心位置，在做整机的吊装、运输仿真时，可以直接赋予对应的材质属性，核算吊装点的受力情况，保证设备运输和安装过程的安全性。
