FES型二通比例节流阀集成控制结构

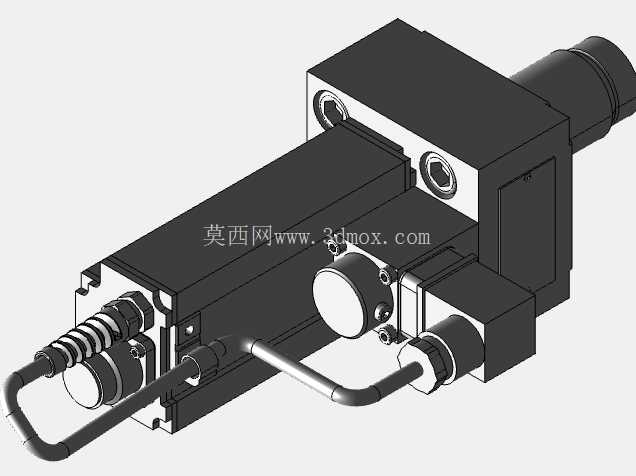

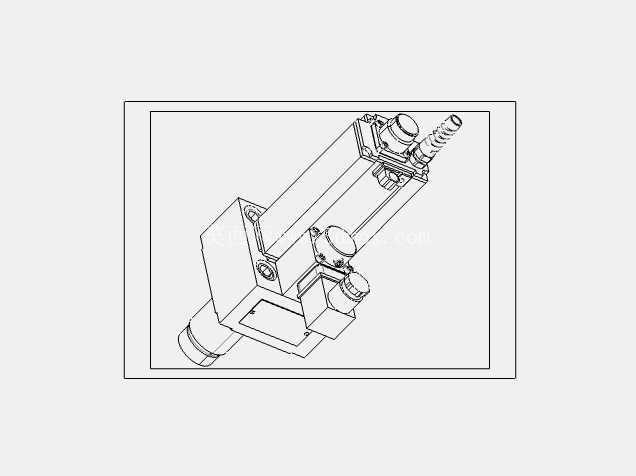

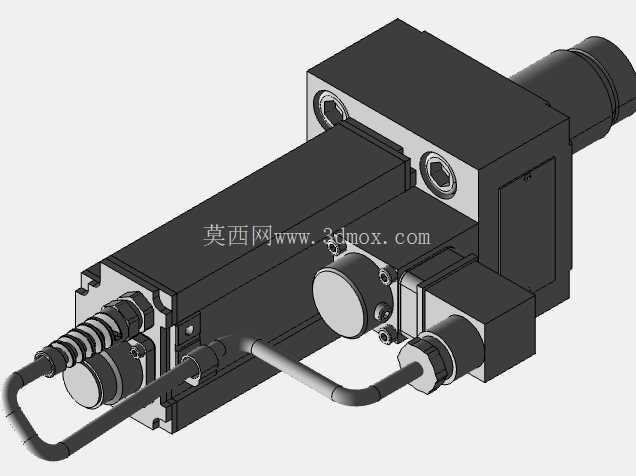

在重型锻压设备的主缸调速回路、大型注塑机的注射速度控制单元、风电变桨液压系统的流量调节支路中，这类二通比例节流阀是决定执行机构运行平顺性的核心元件，区别于普通开关型节流阀只能实现通断或固定节流的局限，该阀可根据输入电信号连续调整节流口过流面积，实现对执行元件运动速度的无级调控，避免负载突变时的速度冲击与爬行问题。从结构设计逻辑来看，该阀采用插装式安装形态，安装接口符合DIN 24342 A型标准，公称尺寸25对应的安装孔位、端口同轴度、密封槽尺寸均严格遵循ISO/DIS 7368规范，安装时无需额外设计过渡连接板，可直接嵌入阀块的预设安装腔，配合端口O型圈即可实现无泄漏密封，大幅缩减集成阀块的设计与加工周期。阀组整体由四个核心功能单元构成，最外侧的主阀单元内置带节流型阀芯，阀芯采用硬质合金镀层处理，节流边做了高精度锐边修磨，可在长期节流冲刷下保持过流特性稳定，避免因磨损导致的流量控制漂移；先导控制单元搭载比例电磁阀，可将输入的电控制信号转化为先导级的压力输出，驱动主阀芯克服弹簧力产生位移，先导油路内置阻尼孔，可吸收压力波动带来的阀芯抖动，提升小流量调节区间的控制稳定性；集成控制电子单元内置信号放大与闭环调节模块，可直接接收外部控制指令，同时匹配感应式位置传感器的反馈信号，实时修正阀芯位移偏差，无需外部搭配独立的比例放大器即可实现高精度流量控制，相比传统分体式比例阀，可减少柜内安装空间占用与接线工作量；部分变型型号还配置了外置式位置反馈模块，可将阀芯实际位置信号上传至设备主控系统，便于实现全流程的运行状态监控与故障溯源。在功能安全设计上，该阀设置了故障安全复位结构，当出现供电中断、控制线缆断裂等异常工况时，主阀芯会在复位弹簧的作用下自动移动至全关闭位置，切断A、B两个端口的油液流通，避免执行元件因失控产生误动作，这一设计在起重设备举升回路、冶金轧机压下回路等安全等级要求较高的应用场景中尤为关键，可有效避免设备损坏与安全事故。从实际安装边界来看，该阀公称尺寸25对应的最大通流能力可达600L/min，在A、B、X三个端口均可承受最高315bar的工作压力，可适配中高压液压系统的使用需求，阀组侧面预留了外置压力检测口，可在调试阶段直接接入压力表或压力传感器，实时监测先导压力与主阀前后压差，无需在阀块上额外加工检测孔；外部管路接口采用标准公制螺纹连接，管路折弯半径预留了足够的安装操作空间，可避免装配时管路与阀本体产生干涉。在三维建模过程中，该模型完整还原了阀组的所有外部安装特征，包括安装定位销孔位置、各端口的螺纹规格与深度、接线插头的外形尺寸与安装方向、外置管路的走向与固定点位置，可直接导入液压系统集成设计中，用于阀块布局干涉检查、管路走向模拟、安装维护空间校核，避免实际装配时出现部件干涉、操作空间不足等问题。建模时对阀芯的运动行程做了参数化处理，可通过调整阀芯位移参数模拟不同节流开度下的过流状态，便于在设计阶段对系统流量匹配特性做初步仿真验证，同时模型保留了所有密封槽的尺寸细节，可直接用于密封件选型与安装工艺的编制。
