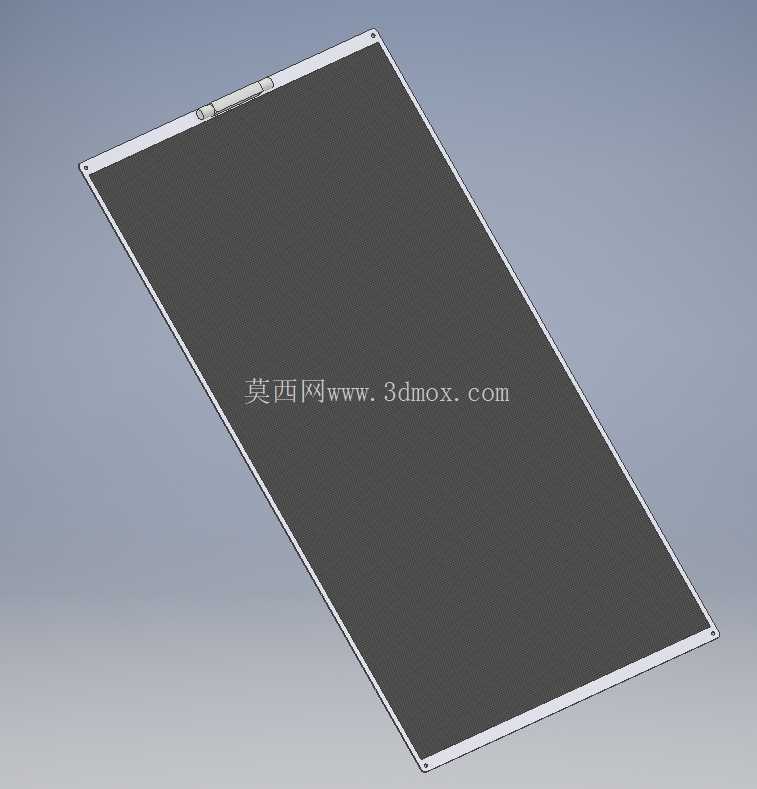

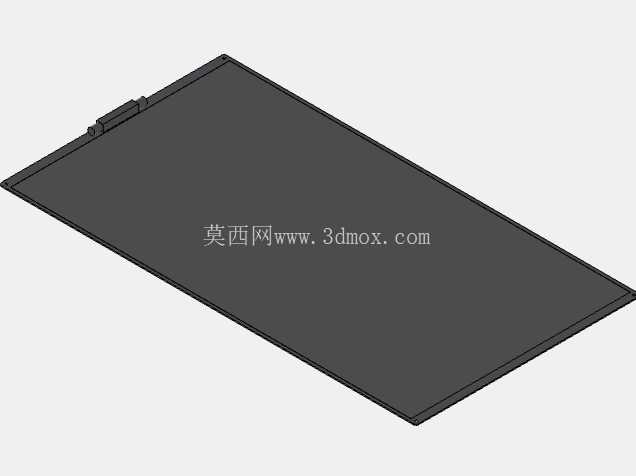

125W规格18BB型太阳能电池板结构设计

这款125W功率等级的18BB太阳能电池板，在分布式户用光伏、离网型户外供电系统、小型工商业屋顶光伏阵列、车载移动供电单元等场景中都有广泛适配空间，日常运行中承担着将太阳辐射能直接转化为直流电能的核心作用，可独立为低功耗直流负载供电，也可搭配逆变器、储能蓄电池组成完整的交直流供电系统，满足无电网覆盖区域的基础用电需求。从结构设计逻辑来看，整体采用薄型矩形板式布局，边框选用冲压成型的铝合金型材，通过连续冲压工艺完成边框的折边、安装孔位、定位卡槽的一体成型，边框截面设计兼顾结构强度与密封需求，内侧预留的封装槽位可嵌入层压完成的电池片组件，配合密封胶条实现IP65级以上的防护能力，避免户外使用过程中水汽、粉尘侵入内部造成电池片腐蚀或电路短路。电池片排布采用18主栅线设计，相比传统少主栅结构，能有效降低细栅线的电流传输损耗，提升组件的光电转换效率，同时降低隐裂风险，即使局部出现细微隐裂，电流也可通过邻近主栅完成传输，减少功率衰减幅度。层压结构从上到下依次覆盖高透低铁钢化玻璃、EVA胶膜、电池片阵列、EVA胶膜、背板，五层结构经真空层压工艺复合为一体，钢化玻璃表面做了减反射镀膜处理，可降低光线反射率，提升弱光环境下的发电效率，背板选用耐候性TPT材料，具备优异的抗紫外线、耐高低温性能，可适应-40℃到85℃的户外工作环境。安装边界设计上，板体四个边角位置预留了标准安装孔位，孔位间距符合通用光伏支架的安装尺寸规范，可适配压块式固定、螺栓直接固定两种主流安装方式，边框侧边预留的接地孔位可方便完成组件的等电位连接，避免雷雨天气下的感应雷损坏。板体顶部一侧集成了接线盒结构，接线盒内设置旁路二极管，当组件局部被遮挡出现热斑效应时，旁路二极管可自动导通，将被遮挡电池串的电流旁路，避免局部过热造成组件烧毁，接线盒的出线端配置标准MC4连接器，可实现组件之间的快速串并联连接，无需额外做接线绝缘处理，大幅提升现场安装效率。结构强度方面，整体组件可承受2400Pa的正面风荷载与5400Pa的背面雪荷载，满足大部分内陆地区的户外安装抗风抗雪要求，边框的冲压圆角设计可避免安装过程中划伤施工人员，同时减少应力集中点，提升边框的抗形变能力。在冲压模具设计层面，针对铝合金边框的成型特点，采用多工位级进模完成连续冲压，依次完成冲定位孔、切边、折弯、冲安装孔、整形等工序，模具的卸料板采用弹性卸料结构，避免冲压过程中铝合金型材表面出现压痕，折弯工位设计了合理的回弹补偿角，确保边框成型后尺寸精度控制在±0.2mm以内，满足后续自动化封装线的装配公差要求。组件的整体厚度控制在35mm以内，薄型化设计可降低运输与安装过程中的搬运难度，同时减少支架的承重负荷，适配更多轻量化安装场景。
