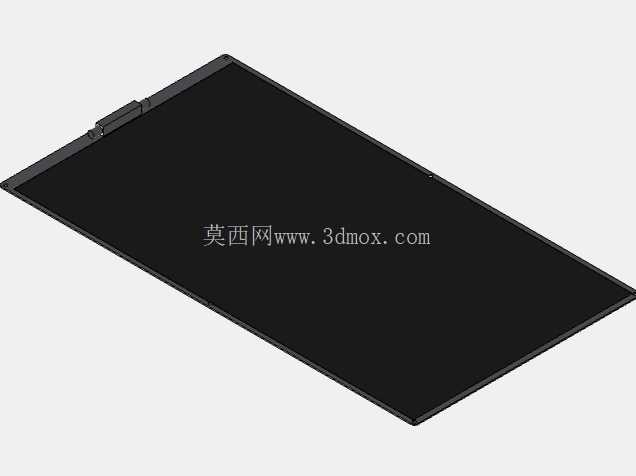

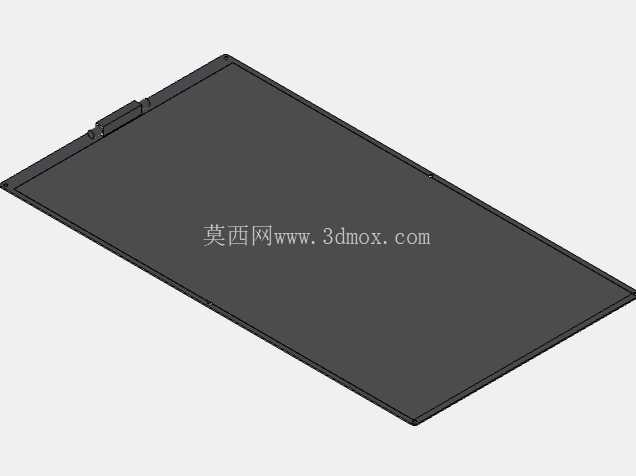

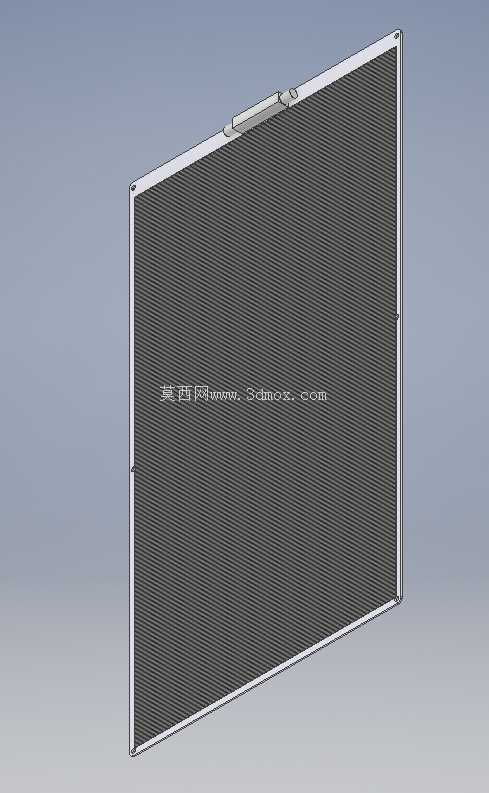

100W规格RGN33型太阳能电池板结构设计

这款光伏组件的结构设计，首先要匹配分布式光伏电站、户用离网发电系统、户外便携供电设备的实际安装需求，日常工况下需要长期暴露在户外环境，承受风压、积雪载荷、温度交变带来的结构应力，因此边框的冲压成型精度直接决定了组件的密封性能与使用寿命。从结构设计逻辑来看，电池板主体采用层压封装的晶硅电池片作为核心发电单元，外围采用铝合金冲压成型的边框做结构支撑，边框的折边结构经过冲压工序一次成型，边角位置设置有预装的安装挂点，顶部预留的提手结构完全贴合人工搬运的受力角度，单人即可完成组件的转运与就位作业，不需要额外配置吊装辅助工装。

在安装边界的尺寸控制上，组件整体的长宽比例适配常规屋面檩条的安装间距，边框侧边的安装孔位采用长圆孔设计，允许安装过程中存在±3mm的位置偏差，降低现场安装的对位难度，同时可以抵消温度变化带来的型材热胀冷缩位移，避免长期使用后边框出现应力变形。边框的冲压截面设计有内嵌的密封胶条卡槽，层压完成的电池板组件嵌入卡槽后，通过密封胶填充缝隙，能够有效阻挡雨水、粉尘进入组件内部，防护等级可以满足户外露天使用的要求，不需要额外加装防雨外罩。

从功能特性层面来说，这款100W功率规格的组件，输出电压匹配常规12V储能电池的充电需求，既可以单块使用为户外监控设备、野外作业临时供电点提供电力，也可以多块串并联组成光伏阵列，适配更大功率的离网或并网发电系统。边框的冲压结构在设计时特意做了圆角过渡处理，避免安装过程中尖锐边角划伤施工人员，同时边框的阳极氧化表面处理层，能够耐受沿海高盐雾、西北强紫外线的腐蚀环境，长期使用不会出现表层脱落、锈蚀的问题。

设计过程中针对冲压模具的成型工序做了优化，边框的四个拼接角采用45度冲切后铆接固定，不需要额外的焊接工序，既提升了生产效率，也避免了焊接位置出现的应力集中问题，组件整体的结构强度可以承受2400Pa的正面风压与5400Pa的积雪载荷，符合光伏组件的通用结构强度标准。背面的接线盒位置预留了足够的接线空间，线缆出线口做了防水密封结构，安装时可以快速完成线缆的插接，不需要现场做额外的密封处理。

在实际工程应用中，这类小功率规格的光伏组件常被用于分布式户用光伏的补装、房车供电系统改造、山区通讯基站的备用供电、户外景观照明的电力供给等场景，因为单块重量控制在合理区间，高空屋面作业时施工人员可以独立完成单块组件的安装固定，不需要多人配合抬升，能够有效降低施工过程中的安全风险。边框的冲压成型精度控制在±0.2mm以内，多块组件并排安装时拼接缝隙均匀一致，不会出现高低差、缝隙不均的问题，能够满足屋面光伏、BIPV建筑一体化项目的外观安装要求。

针对不同安装场景的适配性，这款组件的边框背面预留了通用的夹具安装槽，既可以采用压块固定在常规的光伏支架上，也可以采用专用夹具直接固定在彩钢瓦屋面的直立锁边上，不需要额外在屋面上打孔，避免破坏屋面的原有防水结构。组件表面的钢化玻璃与边框的高度差控制在0.5mm以内，雨水落在表面可以自然流淌，不会在边框位置积存泥污，减少后期运维清洗的频次，长期使用也不会因为积灰遮挡影响发电效率。
