9g微型舵机高精度伺服执行结构

项目分类:通用机械零部件 发布时间:2026-07-29 ID:1201580
  • 9g微型舵机高精度伺服执行结构
  • 9g微型舵机高精度伺服执行结构
  • 9g微型舵机高精度伺服执行结构
  • 9g微型舵机高精度伺服执行结构

在小型自动化执行单元的选型场景里,这类9g规格的微型舵机是很多轻量化结构方案里的核心执行部件,不同于大扭矩工业舵机的厚重设计,它的核心定位是满足小负载、小转角、低功耗的点位控制需求,常见于小型教育机器人关节驱动、航模舵面控制、小型智能门锁锁舌驱动、桌面级自动化装置的工位切换、仿生机械结构的动作执行等场景,很多刚接触小型机电结构设计的工程师,在做轻量化原型验证时,最先接触的执行元件往往就是这类微型舵机。

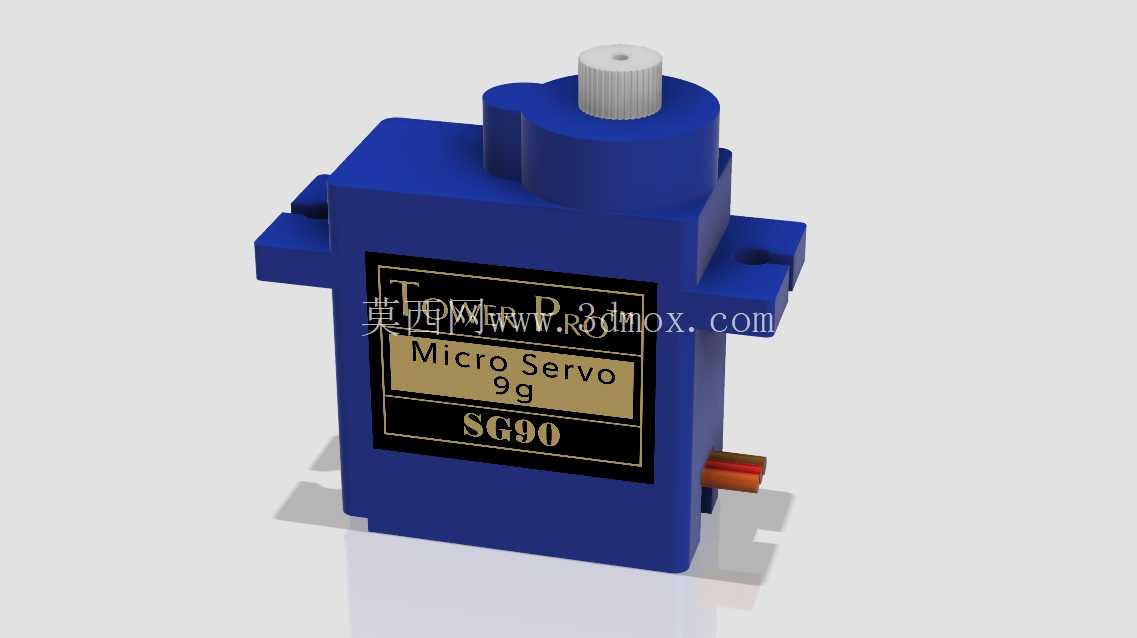

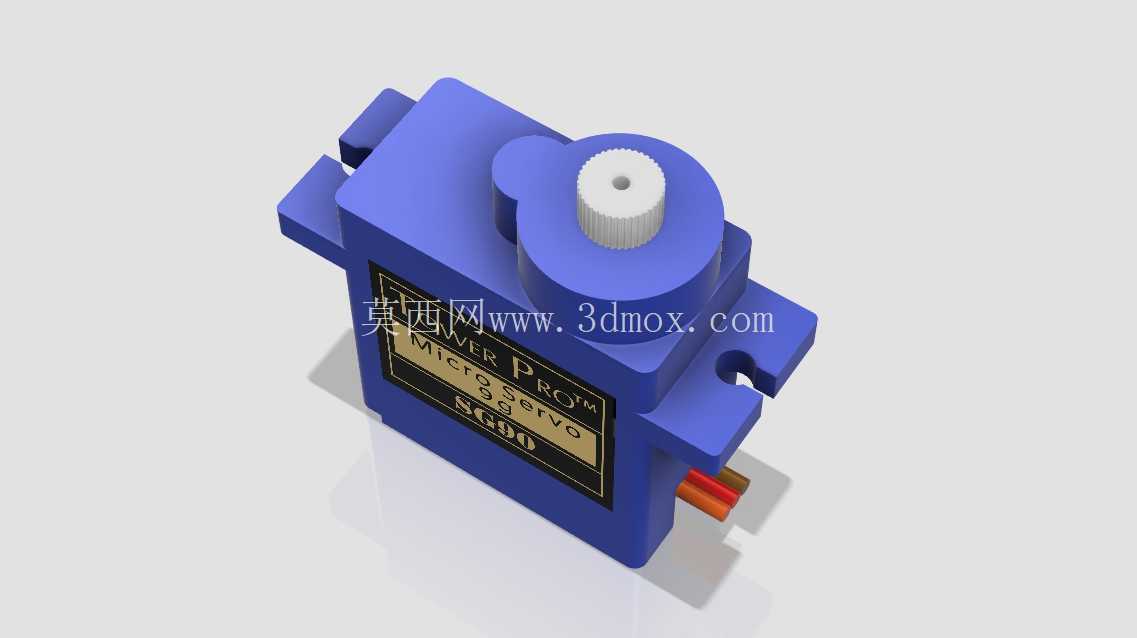

从结构设计的角度看,这个舵机的外壳采用上下扣合的分体式注塑结构,主体外壳为蓝色工程塑料材质,兼顾轻量化与基础结构强度,顶部的输出轴采用带齿纹的塑料舵盘安装位,齿纹设计可以保证舵盘安装后不会出现打滑空转的问题,输出轴的中心位置预留了标准的十字安装孔位,兼容市面上绝大多数通用微型舵机的舵盘配件,不需要额外定制连接件就能直接搭配标准摇臂、圆盘等配件使用。舵机两侧伸出的带孔安装耳是核心安装定位结构,两个安装耳的孔位中心距、孔径都遵循微型舵机的通用安装规范,在做结构安装位设计时,只要按照通用9g舵机的安装边界预留位置,就能实现直接替换安装,不需要额外调整安装孔位,这也是这类通用舵机能在原型开发阶段被广泛使用的核心原因——标准化的安装尺寸可以大幅降低结构适配的工作量。

从功能特性上看,这类舵机采用PWM信号控制,通过给定不同占空比的控制信号就能实现0到180度范围内的角度定位,内部集成了直流驱动电机、减速齿轮组、位置反馈电位器,形成完整的闭环位置控制回路,不需要外部额外添加位置反馈元件就能实现固定角度的位置保持,在额定负载范围内,输出轴可以稳定保持在设定角度,不会因为外力轻微扰动就出现位置偏移。舵机尾部引出的三根信号线分别对应电源、地、信号输入,接线逻辑简单,不需要复杂的驱动电路,普通的单片机IO口就能直接输出控制信号实现驱动,对于快速原型开发来说,这种低门槛的驱动方式可以大幅缩短开发调试周期。

在做结构设计适配的时候,需要重点关注几个尺寸边界:首先是舵机主体的长宽高尺寸,这类9g舵机的主体截面接近正方形,整体高度包含顶部输出轴的凸起部分,在做安装腔体设计时,要在输出轴周围预留足够的舵盘转动空间,避免舵盘转动时和周边结构发生干涉;其次是两侧安装耳的位置,安装耳和主体外壳的衔接位置有轻微的脱模斜度,在设计安装槽的时候不能完全按照主体的方正尺寸做严丝合缝的配合,要预留0.1到0.2mm的装配间隙,避免注塑件的尺寸公差导致装配卡滞;另外舵机尾部的出线位置要预留足够的走线空间,出线方向一般是沿着主体尾部侧面伸出,在做结构布局时要避免压线,防止导线绝缘层被结构件磨损导致短路。

很多新手工程师在选用这类舵机的时候容易忽略负载匹配的问题,这类9g舵机的额定输出扭矩有限,适合驱动几克到几十克的负载,如果用在负载过大的场景,会出现舵机堵转、定位不准、甚至内部齿轮扫齿的问题,所以在选型阶段就要核算负载的力矩,确认在舵机的额定输出范围内。另外在安装固定的时候,不建议直接用螺丝硬拧在塑料安装耳上,如果是需要反复拆装的结构,可以在安装位预埋铜螺母,避免多次拆装后塑料安装耳的孔位滑牙导致固定失效。舵机的输出轴在安装舵盘的时候,要注意先给舵机上电复位到中位,再安装舵盘,保证舵机的左右转动行程对称,避免出现一侧转角不足的问题。

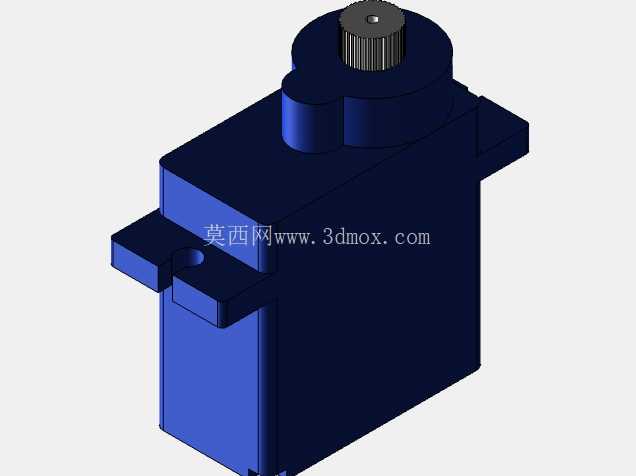

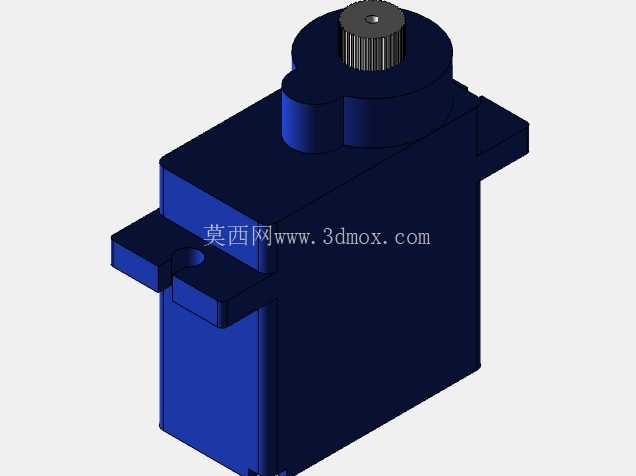

从三维建模的角度看,这个模型完整还原了舵机的所有外部结构特征,包括外壳的分型线、顶部输出轴的齿纹、侧面的标签位、尾部的出线结构、安装耳的倒角细节,在做整体装配设计的时候,可以直接把这个模型导入装配体,用来验证安装位的干涉情况、走线空间是否充足、舵盘转动时和周边结构的安全距离是否足够,不需要自己从零开始测绘建模,能节省不少结构设计阶段的时间。模型的外形尺寸和实际量产的9g舵机尺寸保持一致,安装孔位的位置精度也符合实际装配要求,用来做结构干涉验证、装配模拟、运动仿真都能满足工程设计的精度要求,不会出现模型和实物尺寸偏差导致的装配问题。
