带花键安装孔的离心式叶轮结构设计

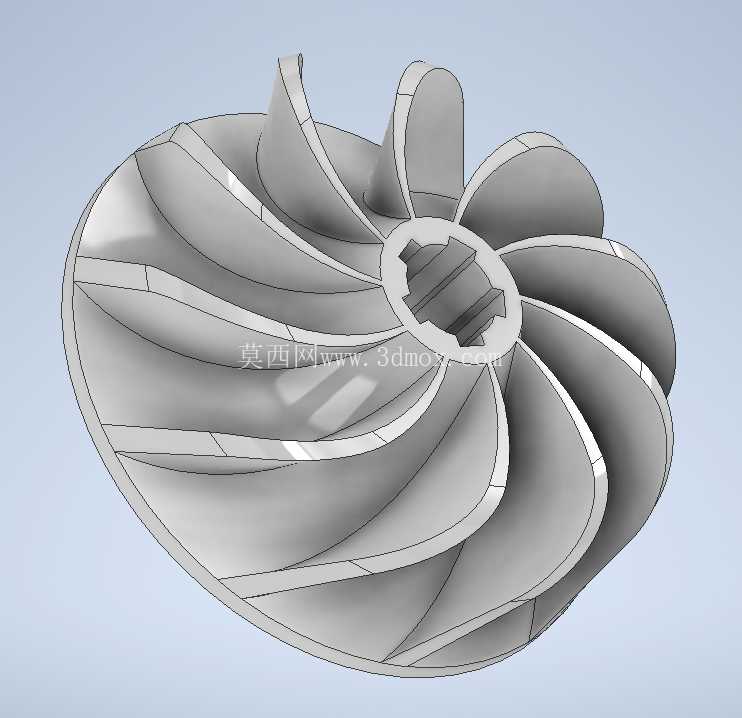

这类带中心花键安装位的离心式叶轮，常见于中小功率流体输送、涡轮增压配套、工业吸尘设备以及小型通风增压系统中，核心作用是通过自身高速旋转，将输入轴的机械能转化为流经叶片间流体的压力能与动能，实现流体的定向加压输送。从结构设计逻辑来看，整个叶轮采用一体化曲面叶片布局，12片后弯式叶片沿轮毂周向均匀分布，叶片型线采用空间扭曲设计，入口端沿轴向延伸适配流体轴向进流方向，出口端沿径向延展匹配流体径向甩出的流道走向，这种设计能有效降低流体进入叶轮流道时的冲击损失，减少流道内的涡流脱流现象，提升叶轮运行时的水力效率。中心位置的内花键孔是整个叶轮的动力输入接口，花键采用矩形齿结构，相比普通平键连接，花键配合的接触面积更大，能传递更大的扭矩，同时具备更好的对中精度，在高速旋转工况下能避免叶轮与轴之间出现偏心振动，适配每分钟数千转的运行转速要求，安装时只需将叶轮沿轴向推入配套的花键轴，到位后通过轴端挡圈锁定轴向位置即可完成装配，安装边界上，叶轮背部的轮毂端面与轴肩贴合，轴向定位精度可控制在0.05mm以内，径向跳动公差不超过0.1mm，满足高速旋转部件的动平衡要求。叶片的厚度从根部到边缘做了渐变减薄处理，根部与轮毂连接处做了R3的圆角过渡，避免应力集中，在高速旋转产生的离心力作用下，圆角过渡结构能分散叶片根部的应力峰值，防止长期运行出现疲劳断裂问题；叶片边缘做了0.5mm的倒角处理，既减少流体入口处的切割损失，也能避免装配过程中边缘磕碰造成的型线缺损。从实际应用场景来看，这类叶轮如果采用铝合金材质加工，可适配车用涡轮增压系统的压气机端，通过高速旋转压缩进入发动机的空气，提升发动机的进气量，进而提升动力输出；如果采用工程塑料注塑成型，可配套家用或工业级吸尘器、离心式风机，实现空气的负压抽吸与输送；如果采用不锈钢精密铸造，还可用于小型化工泵、水处理增压泵中，输送低粘度的流体介质。设计过程中需要重点校核叶片的型线精度，每一片叶片的进、出口安装角偏差不能超过0.5度，否则会造成流道内流体流动不均，引发运行振动与噪音；同时要做整体动平衡校正，在叶轮的轮盖端面上预留去重区域，通过铣削去除不平衡量，将动平衡等级控制在G2.5级别以内，适配高速运行的工况要求。整个叶轮的外轮廓为圆弧过渡的轮盘结构，没有突出的尖锐结构，安装时与配套蜗壳的径向间隙控制在叶轮直径的千分之五到千分之八之间，间隙过大会造成流体从出口回流到入口，降低容积效率，间隙过小则容易在运行过程中出现叶轮与蜗壳的刮碰，造成部件损坏。另外，叶片之间的流道采用等宽渐变设计，从入口到出口流道截面逐渐扩大，让流体在流道内流动时实现缓慢的动能向压力能转换，减少流动过程中的水力损失，相比直叶片结构，这种扭曲后弯叶片的效率能提升10%到15%，同时运行的噪音水平更低，更适合对噪音控制有要求的民用与工业场景。在建模过程中，需要先通过参数化方程生成叶片的中弧线，再沿厚度方向偏移生成叶片的实体曲面，最后与轮毂、轮盘部分做布尔合并，所有曲面连接处都要做G1连续过渡，避免出现曲率突变，保证后续加工或模具开模时的工艺可行性，不管是采用五轴铣削直接加工金属样件，还是开模做塑料或铸造成型件，这种连续曲面结构都能保证成型后的型面精度，减少后续的抛光打磨工作量。
