SINSEGYE SM33系列100W绝对值伺服电机

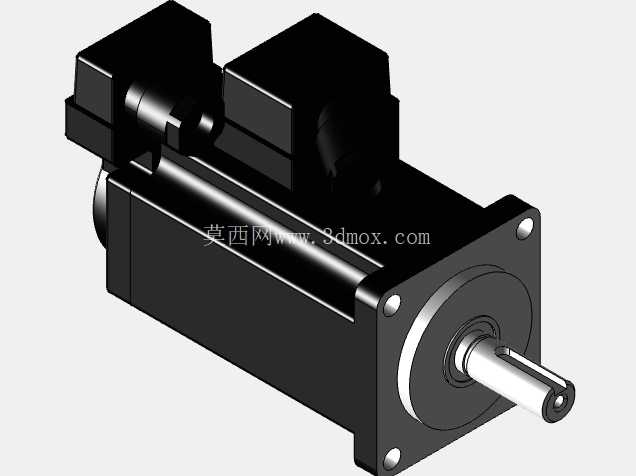

这款伺服电机的三维模型还原了SM33系列小功率伺服的完整结构细节，在自动化设备的选型与结构设计环节，这类100W功率段的伺服是轻载精密运动场景的核心执行部件，常见应用在3C电子装配工位的小型滑台驱动、点胶设备的Z轴进给、小型检测设备的载具换位、非标自动化里的短行程精密推拉机构，还有汽车冲压模具周边的小型送料微调工位，这类场景对安装空间要求严苛，同时需要稳定的低速扭矩输出与精准的位置反馈，这款40mm法兰规格的伺服刚好适配这类紧凑安装需求。从结构设计来看，模型完整呈现了电机本体、两个侧置接线连接器、输出轴法兰安装面的全部细节，机身主体采用方形截面设计，相比圆形截面的同功率电机，方形机身在设备安装时更容易做周向防转定位，不需要额外加工定位止口的防转销孔，直接靠安装面的侧边贴合基准面就能完成周向固定，能减少安装板的加工工序。两个侧置的连接器分别对应动力线与编码器信号线，接头采用侧出90度的弯角结构，相比直出接头，在设备内部布线时能减少轴向的空间占用，避免电机尾部与设备内的其他走线、结构件产生干涉，接头的锁紧结构也做了还原，实际使用时这种航空插头式的连接器能在设备振动工况下避免接线松脱，保证动力与信号传输的稳定性。输出轴采用带键槽的光轴结构，轴端做了中心孔定位设计，安装同步轮、联轴器时可以靠中心孔做同轴度找正，键槽的尺寸匹配40法兰伺服的通用标准，市面上常规的膜片联轴器、同步带轮都能直接适配，不需要额外做轴的二次加工。法兰安装面的四个安装孔位置符合40mm伺服的通用安装尺寸规范，安装孔为通孔设计，从电机前端穿入螺栓固定在安装板上，安装止口的凸台尺寸也做了精准还原，实际装配时止口与安装板的定位孔配合能保证电机输出轴与负载的同轴度，减少运转时的径向跳动，延长轴承与联轴器的使用寿命。从功能特性来看，这款伺服搭载17位绝对值磁编码器，不需要设备每次上电做回零操作，设备断电后编码器能保留当前位置信息，重新上电后直接读取位置数据就能启动运行，能减少设备的开机准备时间，也避免了回零过程中可能出现的撞机风险，磁式编码器相比光电编码器，在有少量粉尘、切削液雾气的工况下抗干扰能力更强，适合冲压车间周边、小型加工设备这类环境不算特别洁净的场景。3000rpm的额定转速能覆盖绝大多数轻载精密运动的速度需求，220V的供电规格匹配工业场景常规的单相交流供电，不需要额外配置特殊的供电模块，降低设备的配电成本。在做三维布局设计时，这个模型可以直接导入装配体中做干涉检查，能提前验证电机安装后与周边结构件的间隙，比如侧置接头的走线空间、输出轴安装联轴器后与负载端的对接距离、机身散热所需的周边间隙，方形机身的侧面可以直接安装传感器支架、走线拖链固定座，不需要额外设计转接安装板，能简化设备的整体结构。模型还原的机身细节还包括后端的两个连接器的安装凸台、机身表面的散热筋结构，实际使用时散热筋能增加机身的散热面积，保证电机在额定负载下连续运转时的温度在合理范围内，避免过热导致的磁钢退磁、编码器寿命缩短问题。在做设备选型匹配时，100W的额定功率适合驱动负载惯量在电机转子惯量5倍以内的机构，比如小型丝杆滑台、同步带输送机构，搭配对应的伺服驱动器可以实现位置、速度、扭矩三种控制模式，满足不同工况的控制需求，比如在压装微调工位可以切换到扭矩模式控制压装力，在定位工位切换到位置模式保证定位精度，在输送工位切换到速度模式保证运行速度稳定。安装边界方面，这款电机的法兰边长为40mm，机身长度从法兰安装面到尾部连接器顶端的尺寸紧凑，在做Z轴垂直安装的场景时，不会因为电机长度过大导致Z轴的整体高度过高，能降低设备的整体重心，提升设备运行的稳定性，输出轴的轴径、伸出长度都符合通用标准，在做替换设计时，不需要修改负载端的连接结构，就能直接替换同规格的其他品牌40法兰100W伺服，减少设备改型的设计工作量。
