高扭矩伺服主轴电机三维结构设计

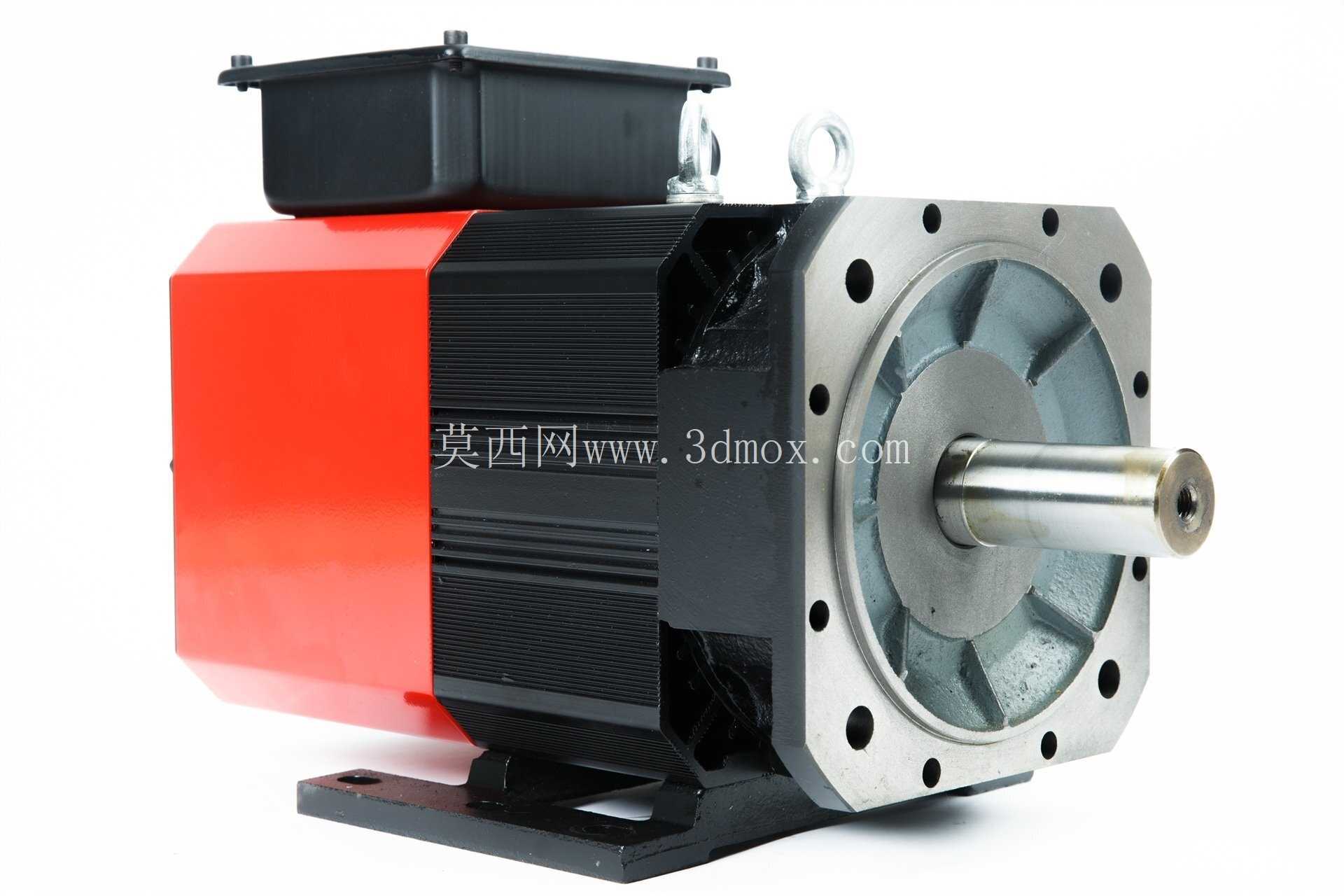

做冲压产线配套驱动选型的时候，最先要卡的就是安装边界的硬指标，这款伺服主轴电机的安装法兰采用标准方形定位结构，四个安装沉孔对称分布在法兰端面，孔位公差严格按照IT7级精度设计，能直接适配多数冲压设备的主轴安装座，不需要额外做转接板，减少装配累积误差。输出轴采用带键槽的圆柱轴结构，轴伸长度经过反复校核，既保证和负载联轴器的配合长度足够传递额定扭矩，又不会因为轴伸过长带来悬臂挠曲变形，在8000rpm的最高转速工况下，轴端径向跳动量能控制在0.02mm以内，满足冲压模具送料、主轴驱动的精度要求。

从实际应用场景来看，这类高扭矩伺服主轴电机常配套在汽车冲压生产线的送料机构、精密压力机的主轴驱动单元上，和普通异步主轴电机不同，它的低速扭矩输出特性更硬，在1500rpm以下的额定工作区间能持续输出235Nm的最大扭矩，不需要搭配减速箱就能直接驱动中等负载的冲压执行机构，减少了传动链的间隙累积，提升冲压件的成型精度。电机本体的壳体采用一体化铸铝结构，表面做了黑色氧化防锈处理，壳体外侧的散热筋沿着轴向平行排布，在设备自带的风冷环境下就能满足持续额定工况的散热需求，不需要额外加装水冷套，缩小了整体安装占用空间。

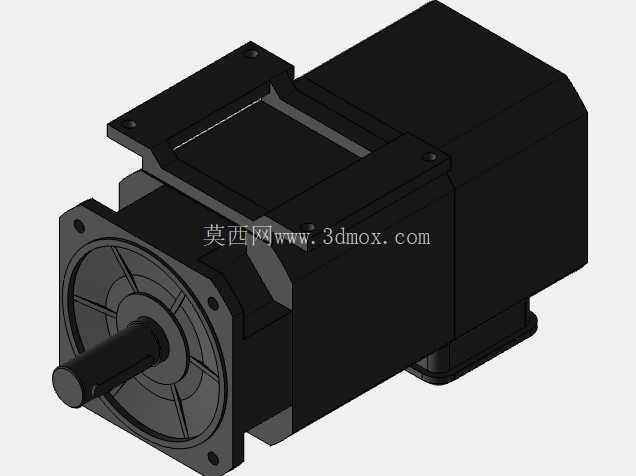

设计这款电机三维结构的时候，最先考虑的是后端编码器的安装防护，编码器腔和电机定子腔做了密封隔离设计，能阻挡冲压车间的金属粉尘、切削油雾进入编码器内部，避免信号丢脉冲的问题。接线盒设置在电机壳体的侧上方，出线口采用防水格兰头结构，接线端子的排布预留了足够的接线空间，现场布线的时候不需要大幅度弯折动力线和编码器线，减少线缆疲劳断裂的风险。电机尾部的散热风扇采用独立供电结构，风扇转速不受电机主轴转速影响，哪怕电机工作在低速大扭矩工况，风扇也能保持额定转速提供稳定散热风量，避免定子绕组过热退磁。

在安装尺寸的边界校核上，电机本体的总长度控制在适配多数冲压设备安装腔的范围内，法兰端面到电机尾部的总长度不超常规同功率伺服电机的安装尺寸，替换现有产线上的老旧电机时不需要改动设备的安装机架，降低产线改造的工作量。输出轴的中心高和标准伺服电机的中心高保持一致，配套的联轴器、皮带轮等标准传动件都能直接通用，不需要单独定制传动配件。电机的定子和转子之间的气隙均匀度在三维建模阶段就做了公差仿真，模拟装配后的气隙偏差控制在0.1mm以内，保证运行时的磁路对称，减少转矩波动，在低速送料的时候不会出现爬行现象，提升冲压送料的位置精度。

从结构细节来看，电机前端盖采用双层密封结构，内侧是骨架油封阻挡轴承润滑脂泄漏，外侧是防尘密封圈阻挡外界粉尘进入轴承腔，轴承选用高速重载角接触球轴承，能同时承受径向载荷和部分轴向载荷，适配冲压设备运行时产生的轴向冲击力，延长轴承的使用寿命。电机的定子绕组采用F级绝缘结构，建模的时候在绕组端部和端盖之间预留了足够的绝缘间隙，避免长期运行后绝缘层磨损造成短路故障。后端盖的安装定位止口和前端法兰保持同轴，保证转子转动时的动平衡精度，整机做动平衡校正的时候达到G2.5级精度，高速运行时的振动值控制在1.8mm/s以内，不会因为振动影响冲压设备的加工精度。
