晶体管测试仪LCR-T4铝制机箱结构设计

这款机箱是为适配G.T.LCR-T4晶体管测试仪开发的承载结构，核心服务于电子元器件检测场景下的设备防护与操作便利性提升，日常可放置在电子维修工作台、元器件来料检验工位、高校电子实验室操作台等场景使用，解决原有裸板测试仪易磕碰、接线杂乱、操作误触的实际问题。

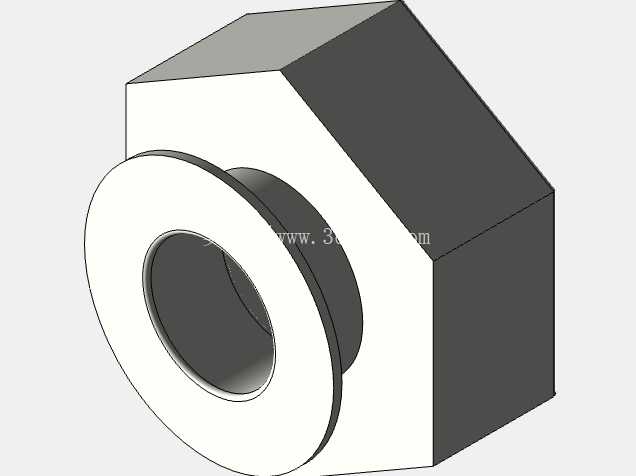

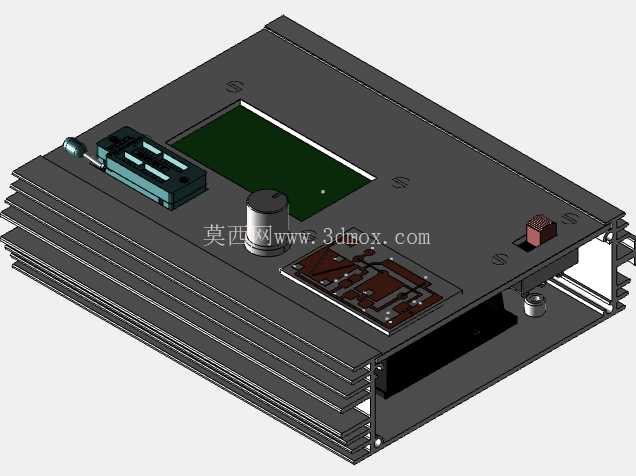

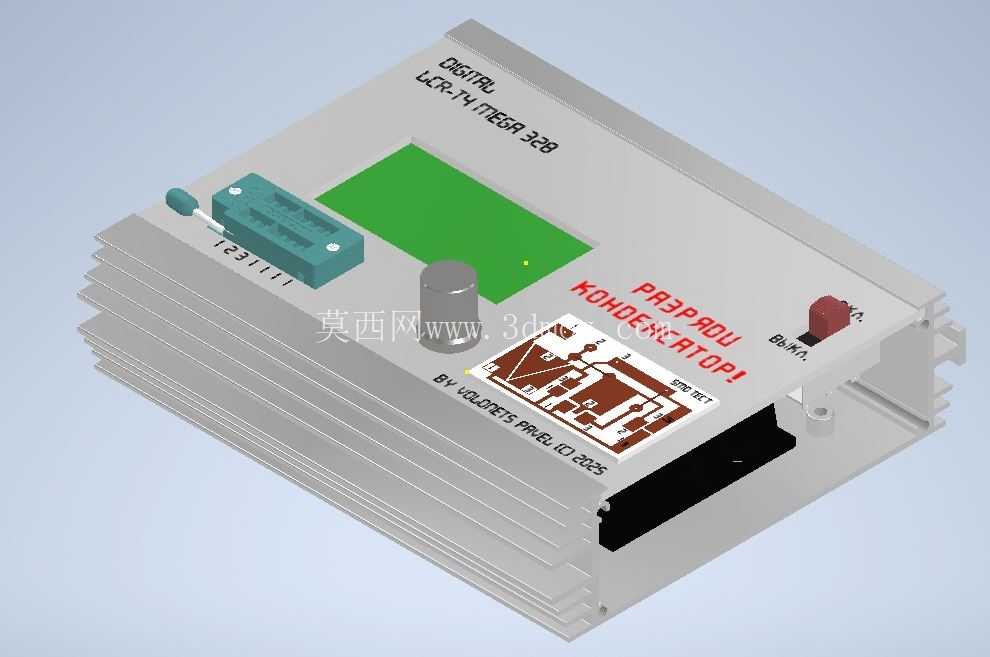

从功能特性来看，机箱采用挤压铝型材作为主体壳体，利用铝型材自带的散热鳍片结构，无需额外加装散热风扇即可满足测试仪长时间工作的散热需求，避免设备长时间检测功率器件时积热导致的测量数值漂移。机箱正面预留了显示屏安装位，采用下沉式台阶设计，屏幕嵌入后表面与机箱正面齐平，既可以避免外力磕碰损坏屏幕玻璃，也能减少环境光线在屏幕表面的反光，提升不同光照环境下的读数清晰度。操作区域将原有普通按钮替换为编码器KLS4-EC1109S-F4A-T15，编码器安装位做了凸台定位结构，安装时无需额外调整同轴度，旋钮旋转阻尼均匀，可实现参数快速调节与确认操作，相比原有按键操作效率提升明显。正面额外增设的扩展SMD诊断面板，采用翻盖式防护结构，不使用时盖板闭合可避免测试触点积灰氧化，使用时翻开盖板即可直接将贴片元器件放置在测试触点上完成检测，无需额外接插测试夹，大幅缩短贴片元件的检测准备时间。

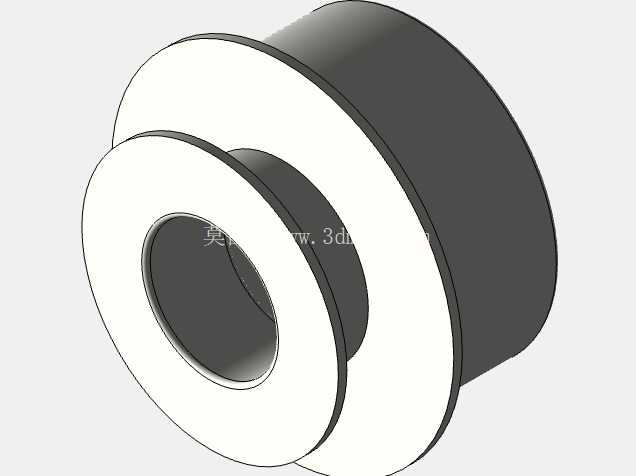

设计思路上优先考虑了加工与装配的便利性，铝型材主体采用标准截面切割加工，无需开模即可快速生产，前后端盖采用板材折弯成型，与铝型材主体通过侧边螺丝固定，装配时无需专用工装，所有内部元器件的安装柱都直接在铝型材壳体上攻丝成型，减少了额外的固定支架零件数量，整体装配工序控制在6步以内，适合小批量生产组装。接线区域设置在机箱侧面，预留了标准USB供电口、测试线引出孔位，孔位处加装橡胶护线圈，避免线材被金属壳体边缘割破绝缘层，同时所有外接接口都做了防呆标识，避免用户插错接口导致设备损坏。

外形尺寸与安装边界方面，机箱整体宽度控制在110mm，深度75mm，高度28mm，属于紧凑型桌面设备尺寸，放置在工作台面上占用空间极小，底部预留了四个3mm直径的安装孔，孔位间距为90mm*60mm，既可以直接放置在桌面使用，也可以通过螺丝固定在标准机架托盘、测试工装台面上，适配不同的工位布置需求。机箱边角做了R2圆角处理，避免搬运、操作过程中锐边划伤操作人员，表面采用细喷砂阳极氧化处理，耐指纹且不易产生划痕，长期使用仍能保持外观整洁。内部空间做了分区规划，左侧为电池仓，可容纳单节18650锂电池实现离线供电，中间区域为主板安装位，右侧预留了扩展模块安装空间，后续可加装蓝牙传输、数据存储等扩展功能模块，无需重新修改壳体结构。
