定制振动传感器金属防护钢壳结构设计

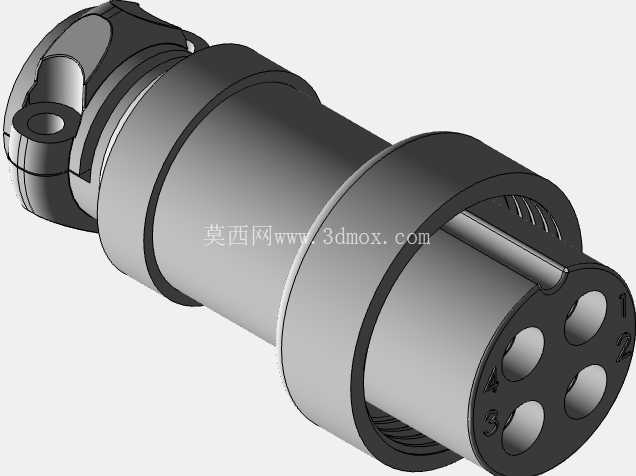

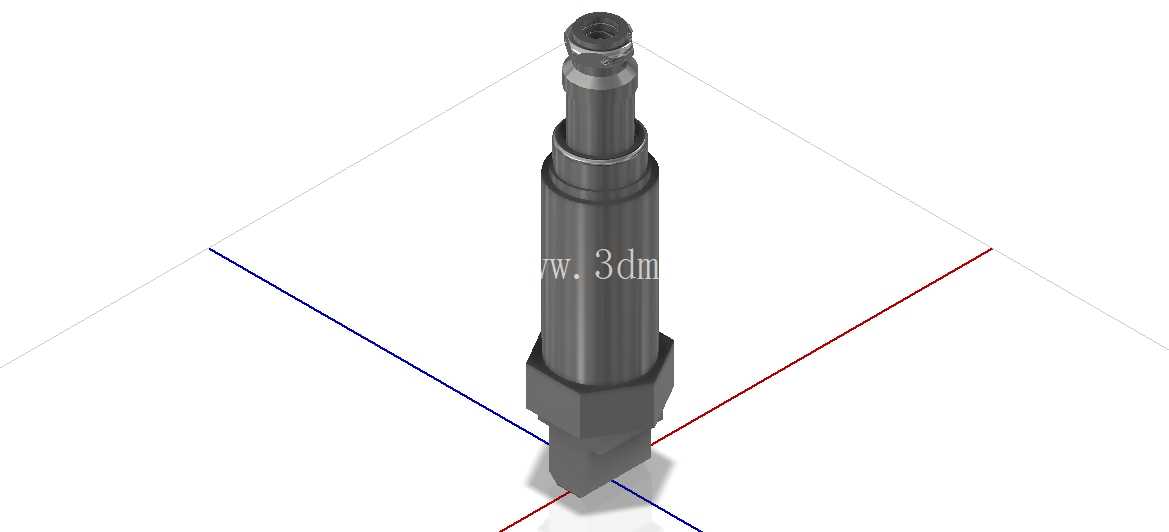

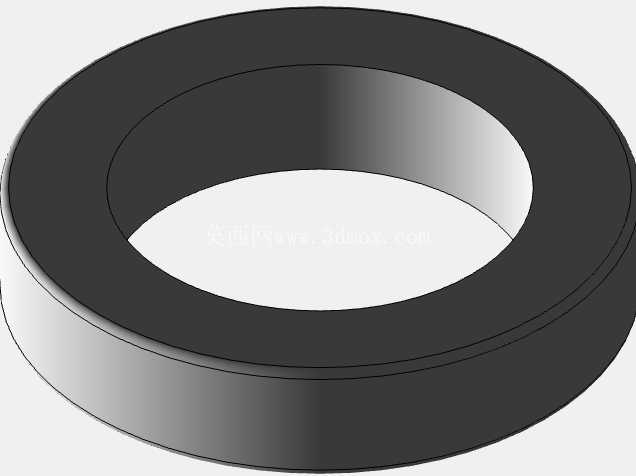

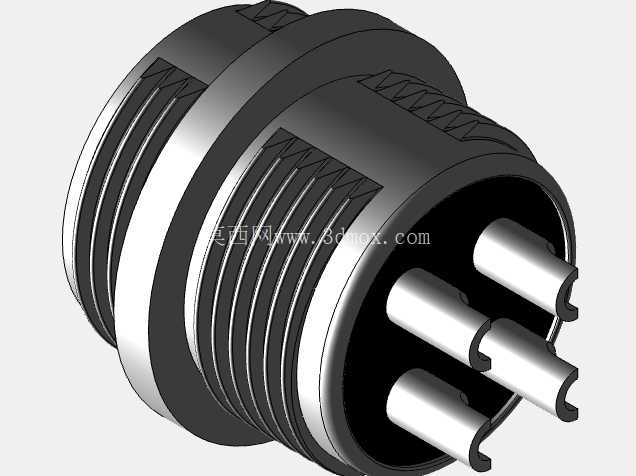

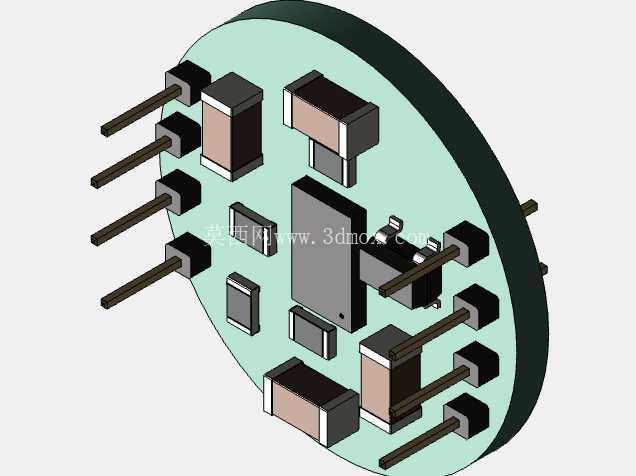

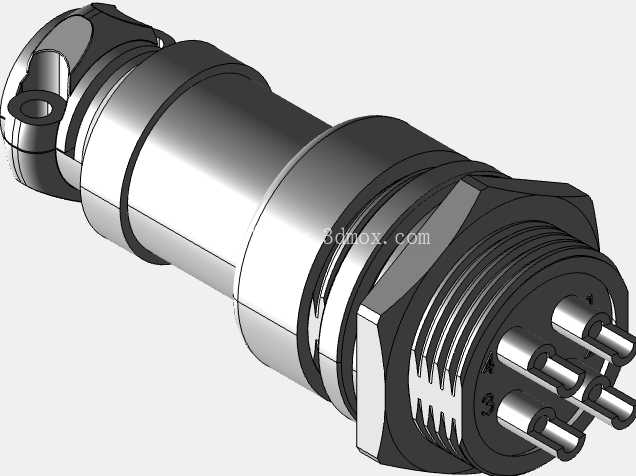

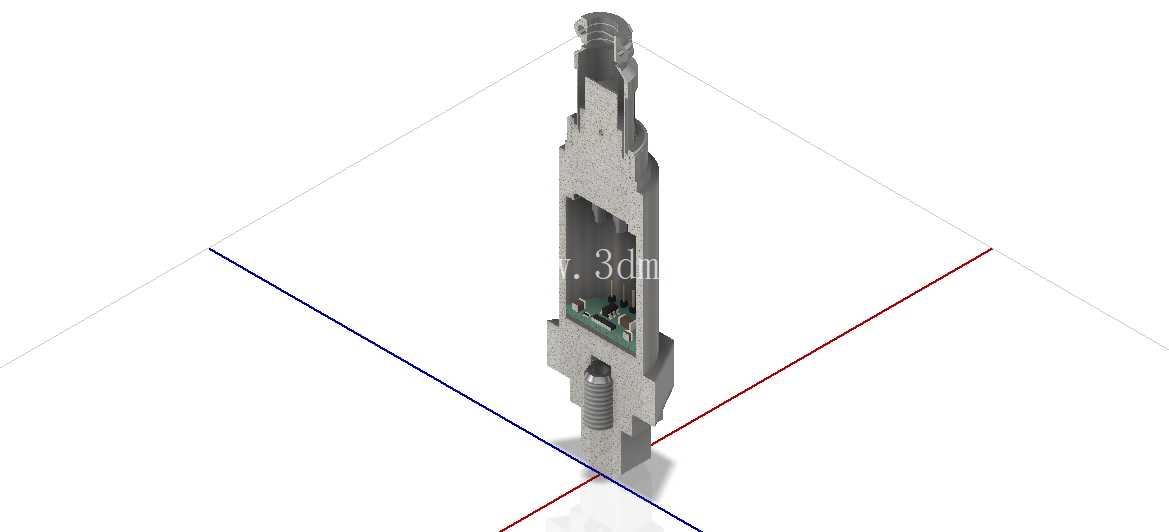

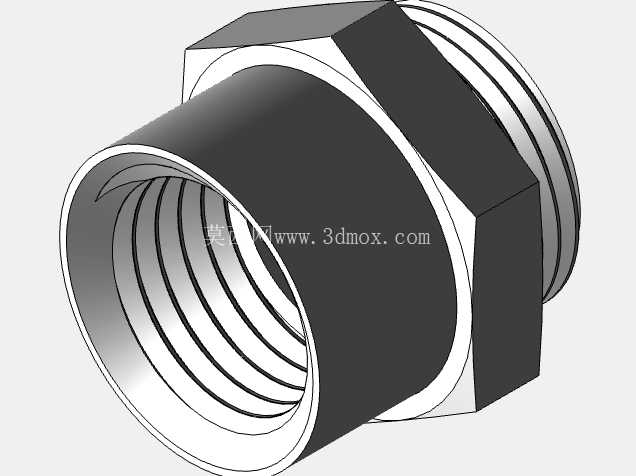

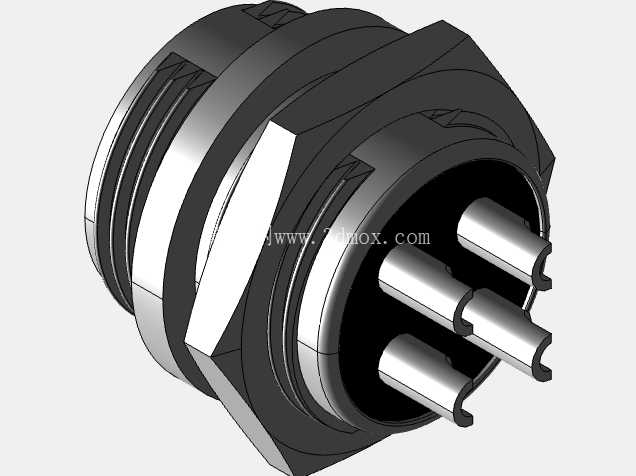

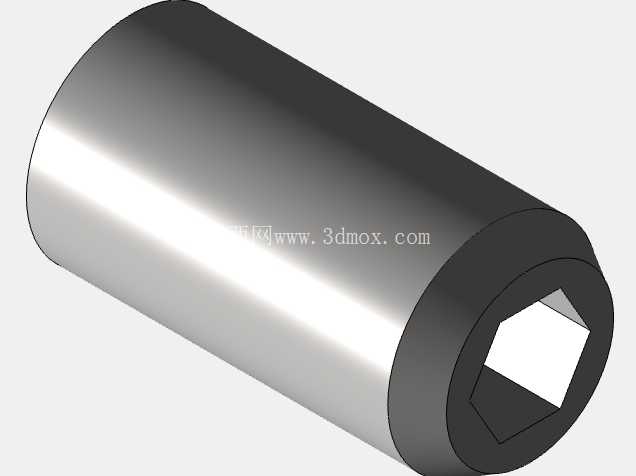

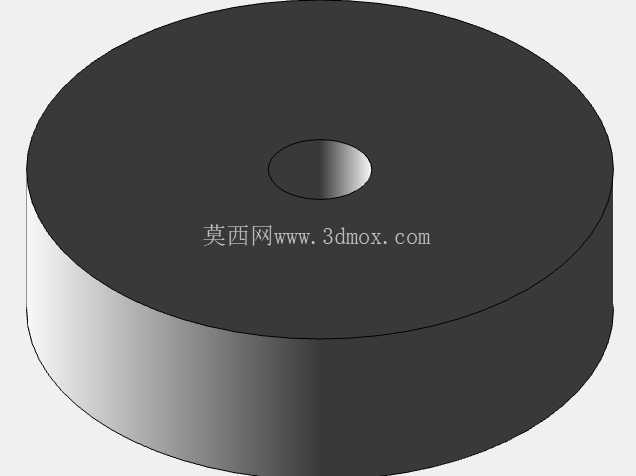

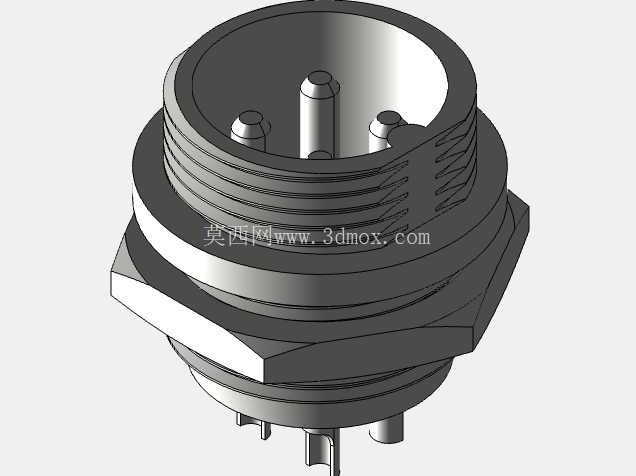

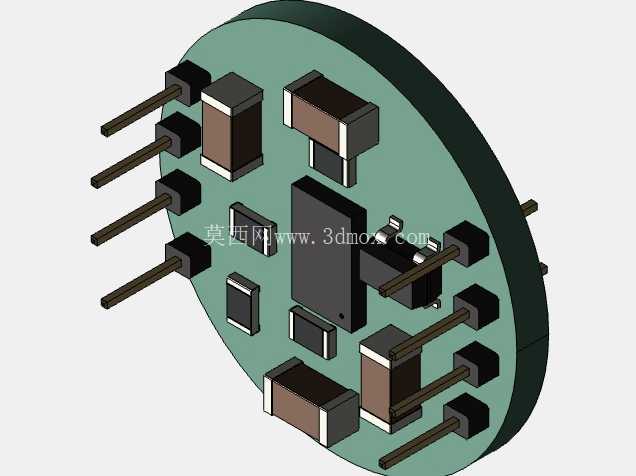

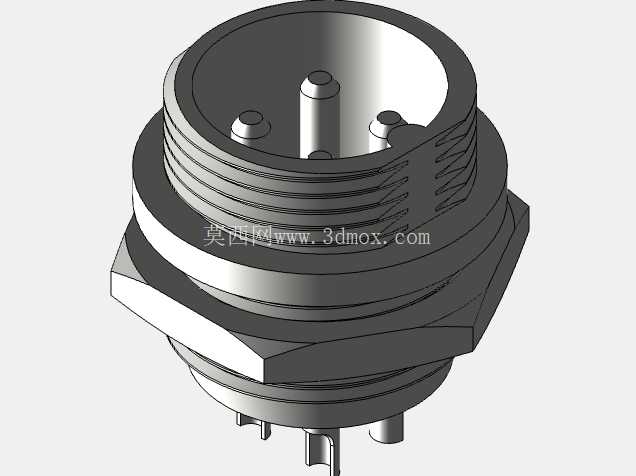

在工业设备状态监测、旋转机械故障诊断、汽车底盘振动采集等场景中，振动传感器的防护壳体是决定检测单元使用寿命与数据采集稳定性的核心结构件，本次设计的定制钢壳正是针对这类嵌入式安装的振动检测单元开发的承载防护结构。不同于通用型传感器外壳，该钢壳采用细长型柱式结构，整体沿轴向分为三段功能区：顶端为外螺纹连接段，加工有标准连续外螺纹，用于和设备安装基座的内螺纹孔配合，实现传感器整体的快速旋装固定，螺纹段末端设计有退刀槽结构，避免装配时螺纹末端与安装面发生干涉，保证安装端面贴合紧密，减少振动传递过程中的能量损耗，确保检测单元能够精准捕捉被测部件的振动信号。中段为主体容纳腔，采用半剖式开窗结构设计，既可以直观观察内部检测电路板、压电感应元件的装配位置，也为内部元器件的布线、调试预留操作空间，腔体内部加工有定位台阶，用于卡装内部的绝缘衬套与感应元件，避免设备运行过程中内部元件发生窜动，影响检测精度；腔体壁厚经过反复校核，在保证整体结构刚度的前提下尽可能控制壁厚，避免壳体过厚导致振动信号传递衰减，同时兼顾加工工艺性，可通过立式铣床完成腔体铣削加工，无需特殊定制刀具。底端为接线引出段，设计有缩径结构与内螺纹孔，用于固定线缆防护接头，避免线缆在设备振动过程中发生拉扯断裂，同时实现壳体内部的密封防护，阻挡工业场景中的粉尘、切削液、油污进入腔体内部损坏检测元件。

从加工实现角度来看，该钢壳的加工工序可分为车床加工与铣床加工两个阶段，首先通过车床完成棒料的外圆车削、两端螺纹加工、端面平削，完成整体外形的粗加工，保证各段外圆的同轴度公差控制在0.02mm以内，避免安装后出现偏斜导致振动检测方向出现偏差；之后通过立式铣床完成中段腔体的铣削、开窗加工、定位台阶铣削，加工过程中采用专用夹具固定工件，避免细长轴类零件加工时出现让刀变形，保证腔体内部尺寸精度，确保内部感应元件能够顺利装入。在安装边界方面，该钢壳的最大外圆直径适配工业常用的M12安装孔位，整体长度控制在常规振动传感器的安装尺寸范围内，可直接替换同规格的通用传感器外壳，无需对原有设备的安装基座进行改造；安装时仅需在螺纹段涂抹少量螺纹锁固胶，旋入安装孔至端面贴合即可完成固定，装配效率高，后期维护时可直接旋下壳体更换内部检测元件，降低设备维护成本。

在实际应用中，这类钢壳需要承受设备运行过程中的持续振动冲击，因此材料选用常规的优质碳素结构钢，加工完成后进行表面发黑处理，提升壳体的防锈耐磨能力，适配工业现场的复杂工况；壳体的结构刚度经过模态仿真校核，其一阶固有频率远高于工业设备常规的振动频率范围，避免壳体自身发生共振干扰检测数据，保证振动信号从被测部件到感应元件的传递路径稳定无失真。不同于塑料材质的传感器外壳，钢质壳体具备更好的抗冲击能力与电磁屏蔽效果，能够在强电磁干扰的工业车间环境中减少外部电磁信号对内部检测电路的干扰，提升检测数据的可靠性；同时金属材质的温度适应范围更广，可在-40℃到120℃的工况环境下长期使用，不会出现高温变形、低温脆裂的问题，适配户外设备、重型机械、汽车底盘等多种复杂应用场景的使用需求。
