高精度交流伺服驱动电机三维结构

在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动单元里，这类伺服驱动部件是整套运动控制系统的核心执行端，区别于普通异步电机的开环运行逻辑，它需要配合驱动器完成位置环、速度环、电流环的三环闭环控制，实现微米级的定位精度与毫秒级的动态响应，这也是三维建模阶段需要把每一处安装配合、接口位置做精准还原的核心原因。从实际使用场景来看，这类伺服电机常被用在汽车冲压线的送料机构、电子制造设备的贴装头位移驱动、包装机械的拉膜辊传动等对位置控制精度有严苛要求的工位，选型阶段工程师首先要核对的就是安装法兰的止口尺寸、输出轴的轴径与键槽规格、动力与编码器连接器的出线方向，这些参数直接决定了电机能不能和现有设备的安装位适配，也直接影响后续建模装配时的配合公差设置。

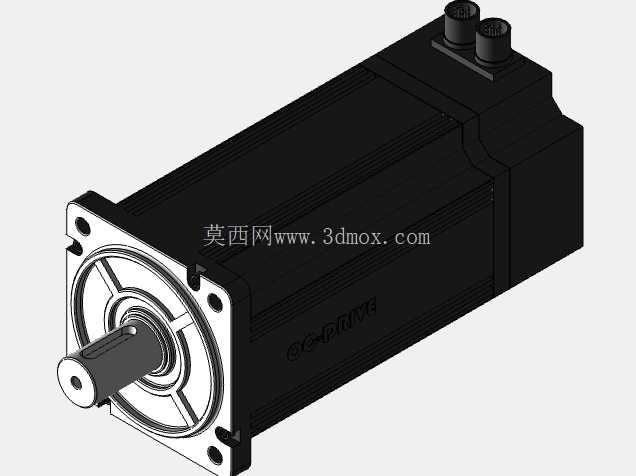

从结构设计逻辑来看，这个模型还原的伺服电机采用方形机座设计，相比传统圆形机座，方形外壳的散热筋可以布置在四个侧面，同等体积下散热面积提升近三成，能在额定转速持续输出扭矩时把绕组温升控制在绝缘等级允许的范围内，机座前端的安装法兰设置了定位止口与均布的安装螺孔，止口与配合面的同轴度公差在建模时按照IT7级精度设置，保证电机安装后输出轴与负载端的同轴度偏差在允许范围内，避免运行时出现额外的径向载荷，缩短轴承使用寿命。输出轴采用带中心孔的实心轴设计，轴端的中心孔是加工时的工艺定位基准，也可以在安装高精度编码器或者外接制动单元时作为定位基准，轴伸处的键槽按照标准平键规格设计，传递额定扭矩时不会出现键侧压溃的问题，轴肩位置设置了密封圈安装槽，防止设备运行环境中的切削液、粉尘进入电机前端轴承腔。

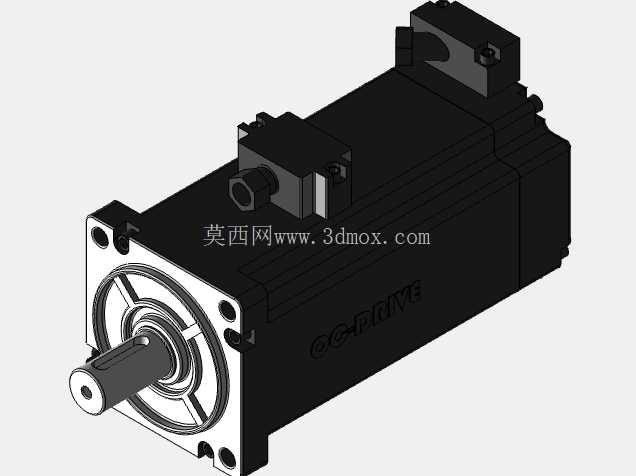

机座尾部的两个连接器分别对应动力线与编码器反馈线，连接器采用侧出式设计，相比尾部直出的结构，在安装空间局促的设备内部可以减少轴向的安装尺寸预留，避免线缆弯折半径不足导致的线芯断裂问题，连接器的防护等级按照工业现场常用的IP65标准设计，建模时还原了连接器的锁紧卡扣结构，保证接线后不会因为设备运行的振动出现松脱。机座侧面的铭牌安装位预留了足够的平面区域，不会被散热筋或者安装结构遮挡，方便现场运维人员核对电机的额定参数、序列号信息。从安装边界来看，这类电机的安装方式支持法兰安装与机座底脚安装两种形式，模型里还原了法兰安装的全部配合特征，工程师在做设备整体布局时，可以直接调用这个模型核对安装空间，比如电机尾部需要预留至少1.5倍连接器长度的接线空间，输出轴端和负载连接时要预留联轴器的安装长度，侧面的散热筋周围要留出至少20mm的通风间隙，避免散热不良导致电机过载降额。

建模过程中对内部结构的还原也兼顾了工程参考价值，前端盖的轴承室位置按照深沟球轴承的配合公差设计，轴承外圈与端盖的配合采用基轴制过渡配合，内圈与输出轴的配合采用基孔制过盈配合，保证高速运行时轴承不会出现跑圈问题。后端的编码器安装位与输出轴同轴，建模时还原了编码器码盘的安装定位面，保证反馈精度不受装配偏差影响，机座内部的定子绕组安装位、转子磁钢的排布位置都按照实际伺服电机的结构比例还原，方便工程师做结构干涉检查、运动仿真时获得更贴近真实设备的参数。在做设备的动态特性仿真时，这个模型的质量分布、质心位置都按照实际电机的参数设置，可以更准确地计算出整个传动机构的转动惯量，帮助工程师匹配合适的驱动器参数，避免出现惯量不匹配导致的定位过冲、低速抖动问题。很多刚接触设备设计的工程师容易忽略电机安装面的平面度要求，这个模型里的法兰安装面按照0.02mm的平面度公差做了特征还原，提醒设计人员在加工安装板时要保证对应平面的平面度，避免电机安装后出现机座变形，导致定子转子气隙不均匀，运行时出现异响、扭矩输出不足的问题。
