SM25型高强度绝缘支撑柱结构设计

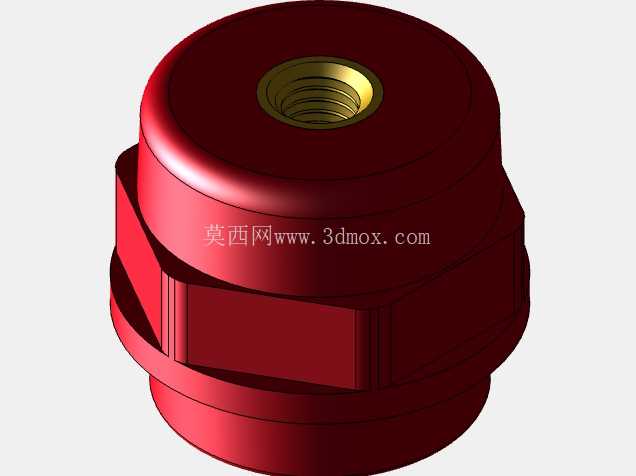

这款SM25绝缘支撑件的设计，最初是针对低压配电柜体内部母排固定场景开发的，日常工况下需要同时承担电气绝缘、机械承重、抗振动冲击三重作用，在柜内布线、母线安装、元器件固定环节都能见到这类构件的身影，区别于普通塑料支撑柱，这款产品采用了内嵌铜质螺纹嵌件的结构，避免了塑料螺纹反复拆装滑牙的通病，适配现场多次调试、检修拆装的使用需求。从结构设计逻辑来看，主体绝缘部分采用带周向防滑棱的鼓型外形，中部外凸的棱边一方面可以增加表面爬电距离，提升绝缘安全冗余，另一方面也方便安装时徒手或者用简易工具夹持拧动，不需要额外设计复杂的夹持位就能完成装配，上下端的收窄结构可以适配不同安装板的开孔公差，即使安装孔存在小范围的位置偏差，也能顺利完成对位装配。内嵌的铜螺纹采用标准内螺纹规格，螺纹深度经过受力校核，能够保证配套螺栓拧入后有足够的啮合长度，不会因为螺纹啮合不足导致连接失效，铜嵌件和外部绝缘主体之间采用滚花嵌装结构，嵌件外壁的滚花纹路可以和绝缘材料紧密咬合，承受轴向拉力的时候不会出现嵌件被拔出的问题，这一点在有振动的设备内部使用时尤为重要，比如车载配电设备、移动式电控柜这类长期存在振动的场景，普通粘接的嵌件很容易在长期振动下出现松脱，而滚花嵌装的结构可以保证长期使用的连接可靠性。从安装边界来看，这款支撑件的最大外径控制在适配25mm安装间距的范围内，不会因为体积过大挤占相邻元器件的安装空间，整体高度经过优化，既可以保证母排和安装板之间有足够的安全绝缘间隙，又不会过度抬升母排位置导致柜内净空不足，安装时只需要在安装板上开对应尺寸的过孔，从一侧穿入配套螺栓拧入内嵌螺纹即可完成固定，不需要额外的螺母配合，单面装配的特性可以大幅提升现场安装效率，尤其是在柜内空间狭窄、手无法伸到安装板背面的场景下，这种单面安装的结构优势非常明显。在材料选型的匹配设计上，外部绝缘部分选用的是高强度热固性绝缘材料，具备良好的抗冲击性能和耐温性能，即使柜内因为元器件发热出现长期高温工况，也不会出现材料软化、绝缘性能下降的问题，表面的光滑弧面设计不容易积灰，可以降低因为积灰导致的爬电风险，周向的多道棱边除了防滑和增加爬电距离的作用，还可以提升构件本身的结构强度，相比光滑圆柱面的结构，带棱边的结构抗径向挤压能力更强，在安装拧紧的时候不容易出现开裂问题。实际应用场景中，这类绝缘支撑件除了低压配电柜之外，还可以用在高频电源设备、工业控制模组、充电桩内部功率器件的固定场景，只要是需要同时满足绝缘隔离和机械支撑的连接位置，都可以适配这类构件，设计时特意将外形做了无尖锐边角的处理，所有转角位置都做了圆弧过渡，一方面可以避免安装时划伤操作人员或者线缆绝缘层，另一方面也可以减少应力集中，提升构件的抗冲击能力，在遇到意外碰撞的时候，圆弧过渡的结构可以分散应力，不会像直角结构那样容易在转角位置出现开裂。从受力设计来看，这款支撑件的轴向承重能力经过校核，可以满足常规母排、小型元器件的承重需求，径向的抗剪切能力也适配日常安装和使用中的侧向受力，不会因为轻微的侧向碰撞就出现断裂，内嵌铜螺纹的端面和绝缘主体端面保持齐平，螺栓拧紧之后可以保证安装面完全贴合，不会出现倾斜、间隙不均的问题，保证连接的稳定性。
