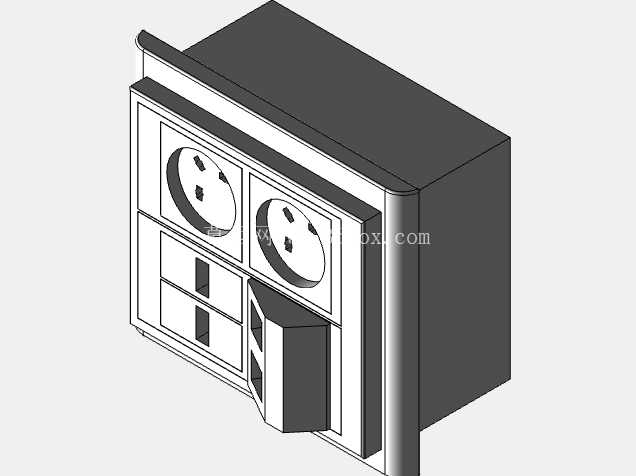

在商用办公空间、工业控制柜、实验室操作台以及民用住宅的墙面布线场景中,集成式接插面板是末端配电与信号传输的核心载体,这类部件需要同时兼顾强电供电的安全绝缘要求与弱电信号的传输稳定性,还要适配标准暗装底盒的安装尺寸,避免现场施工时出现开孔不匹配、固定位错位的问题。本次呈现的接插面板结构,将两组三孔强电插座与两组RJ45网络接口整合在同一安装面板上,同时在面板侧边预留了扩展接插位,可根据实际使用需求加装USB供电模块、音频接口或者HDMI信号接口,无需额外更换面板主体,减少了墙面开孔数量,也让布线后的墙面外观更整洁统一。从结构设计逻辑来看,这款面板采用了分层式内部布局,强电接插模块与弱电信号模块之间设置了独立的绝缘隔离筋,隔离筋高度超过接插件的接线端子高度,能够避免强电接线端的毛刺、松脱线头搭接到弱电线路上,降低强电串入弱电系统导致设备烧毁的风险。面板的外框采用了圆角过渡设计,边缘做了0.8mm的倒边处理,安装后与墙面贴合时不会出现割手的锐边,同时外框与底壳之间采用卡扣加螺丝的双重固定结构,卡扣用于前期装配时的快速定位,螺丝则用于最终的锁紧固定,避免长期使用后因温度变化、外力触碰导致面板松脱翘起。在安装边界的适配性上,这款面板的底壳尺寸完全匹配常规86型暗装底盒的安装孔位,固定孔中心距为60mm,底壳嵌入墙面的深度为45mm,现场施工时只要按照标准86盒的开孔尺寸预留位置,就可以直接完成安装,不需要额外扩孔或者调整底盒位置。面板正面的接插口布局经过人机工程验证,两个三孔插座的中心间距为42mm,插入较大尺寸的电源适配器时不会出现互相干涉的情况,下方的网络接口与插座之间预留了18mm的操作空间,插拔网线时手指不会被上方的电源插头阻挡,操作便利性更强。接插模块的固定方式采用了模块化快装结构,每个接插单元都可以单独从面板正面拆卸更换,当某个插座或者网络接口出现接触不良、损坏的情况时,不需要拆下面板整体,只需要撬开对应模块的压盖就可以完成更换,后期维护的效率更高,也降低了维护成本。面板表面采用了细磨砂纹理处理,既可以避免日常使用中残留指纹、划痕,也能在光线照射下不会产生明显的反光,在办公环境中使用时不会干扰视觉。内部的强电接线端采用了压线式接线端子,可适配1.5平方到2.5平方的铜芯导线,接线时只需要将剥好的导线插入端子孔后拧紧压线螺丝即可,不需要做弯圈处理,接线操作更快捷,同时端子的压线板做了防滑齿设计,能够增大与导线的接触摩擦力,避免长期使用后导线松脱导致接触不良、发热打火的问题。弱电模块的接线端采用了标准的网络模块打线位,支持T568A与T568B两种线序标准,打线时不需要额外的转接配件,直接按照标识打线即可完成网络连接,信号传输性能满足千兆网络的传输要求,能够适配办公场景下的高速网络传输需求。在实际的设备配套场景中,这类集成面板除了墙面安装外,还可以配套在操作台、设备控制柜的面板上使用,只需要按照面板的开孔尺寸在安装板上开出对应方孔,就可以通过侧边的卡扣将面板固定在安装板上,为设备周边提供便捷的电源与网络接入口,不需要额外外接插线板,让设备周边的布线更规整,也减少了外接线路带来的安全隐患。设计过程中针对面板的结构强度也做了对应的优化,面板主体的壁厚设置为2mm,在接插口的周边位置设置了加强筋,加强筋的厚度为1.2mm,既不会导致面板表面出现缩痕,也能提升插口位置的结构强度,多次插拔插头后不会出现插口开裂、变形的问题,延长部件的使用寿命。
