小型四缸内燃机活塞组件结构设计

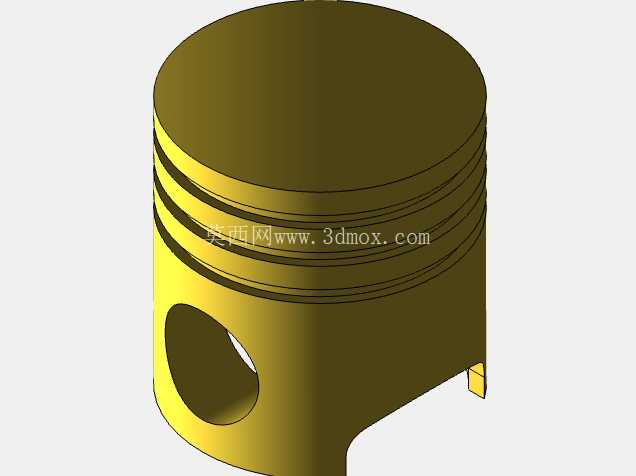

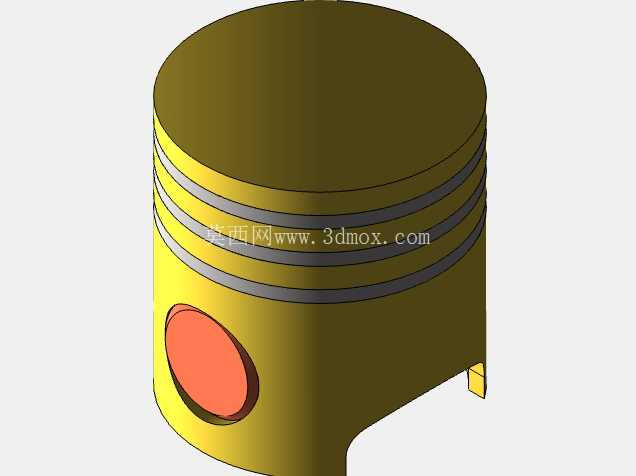

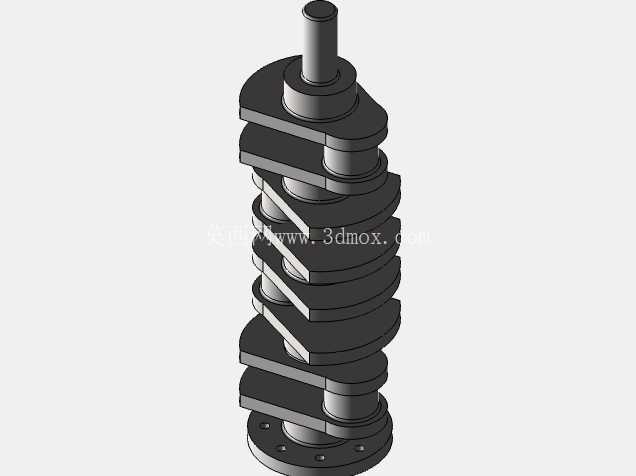

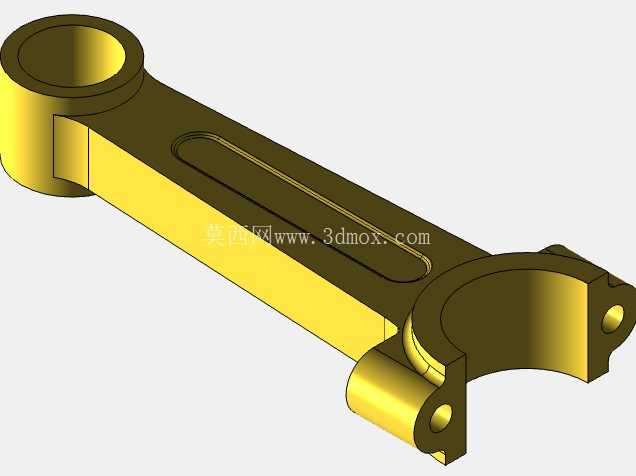

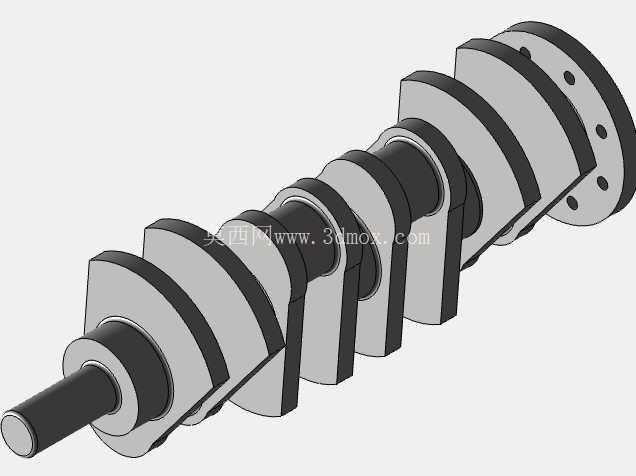

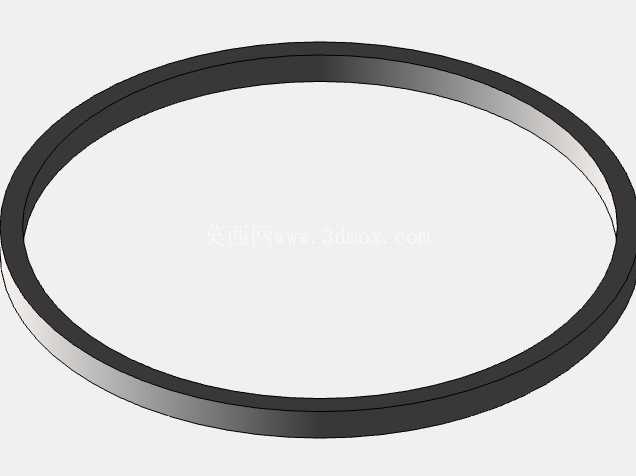

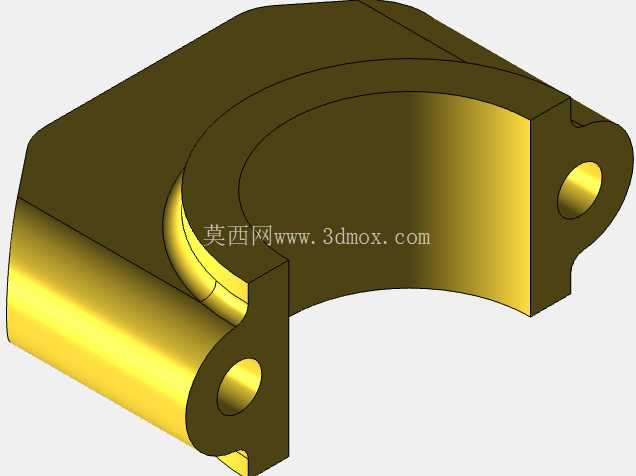

在小型通用动力、微型代步载具、便携作业机具的动力单元设计中，活塞作为内燃机核心往复运动部件，直接决定了整机的动力转化效率、运行稳定性与服役寿命，本次呈现的活塞结构针对小排量四缸发动机的紧凑布局需求完成设计，适配高转速、低自重的动力输出场景。从实际应用场景来看，这类小尺寸活塞多用于排量在1.0L以下的微型四缸动力单元，覆盖小型园林作业机具、微型通勤载具、便携应急发电机组等设备的动力核心，这类场景普遍要求动力单元自重轻、往复运动惯量小，能够在高转速工况下保持稳定的密封性能与动力传递效率，因此活塞的结构设计需要在结构强度、运动精度、减重需求三者之间找到平衡。从功能特性来看，该活塞采用圆柱主体结构，顶部为平整燃烧室配合面，能够与气缸盖、气缸壁共同围出密闭的燃烧室空间，承受燃油爆燃产生的高温高压冲击，将燃气爆发的轴向推力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。活塞侧部设置多道环槽结构，用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的间隙，避免高压燃气窜入曲轴箱导致动力损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的加工精度直接决定了活塞环的密封效果，设计时预留了适配热膨胀的间隙，避免高温工况下环槽卡滞导致活塞环失效。活塞销座设置在活塞下部的侧向位置，采用椭圆形销孔配合强化结构，能够承受活塞往复运动时的交变冲击载荷，销座与活塞主体之间做了圆弧过渡处理，避免应力集中导致的活塞开裂，适配全浮式活塞销的安装需求，保证活塞销在工作过程中能够在销座与连杆小头之间自由转动，均匀磨损提升使用寿命。从设计思路来看，该活塞优先控制往复运动质量，在保证结构强度的前提下尽可能削减非受力区域的材料厚度，活塞裙部采用微椭圆型线设计，常温状态下裙部截面为椭圆形，长轴垂直于活塞销轴线方向，当活塞在高温工况下受热膨胀时，裙部会沿活塞销轴线方向产生更大的热变形，最终在工作温度下趋近正圆形，保证活塞与气缸壁之间的配合间隙均匀，避免冷态敲缸、热态拉缸的问题。活塞顶部边缘做了微小的倒角处理，避免活塞在上止点位置时与气缸盖、气门发生运动干涉，适配顶置气门的燃烧室布局。裙部下端设置的限位凸台，用于配合活塞安装时的定位需求，避免活塞环开口对齐导致的密封失效。从安装边界来看，该活塞的外径与对应气缸的内径采用基孔制间隙配合，配合间隙控制在0.02-0.04mm区间，既保证活塞在高温下有足够的膨胀空间，又不会因为间隙过大导致活塞敲缸、漏气。活塞的总高度满足压缩比设计要求，在上止点位置时活塞顶部与气缸盖之间的压缩余隙控制在0.8-1.2mm，兼顾压缩比与气门运动安全间隙。活塞销孔的同轴度公差控制在0.01mm以内，保证活塞销安装后不会出现偏磨，活塞环槽的平面度公差不超过0.005mm，保证活塞环与环槽侧面的贴合度，减少燃气泄漏通道。在实际装配过程中，活塞需要与连杆、活塞销、活塞环配套组装后再装入气缸，安装时需要注意活塞的朝向标记，保证活塞销座的位置与连杆的运动方向匹配，避免裙部受力不均导致偏磨。这类小尺寸四缸发动机活塞的设计，核心难点在于平衡高转速下的往复惯量与结构强度，因为四缸发动机的点火间隔更短，运行平顺性更好，但转速普遍高于同排量单缸或双缸机型，活塞每分钟的往复次数可达数千次，过大的活塞质量会导致曲轴连杆机构的惯性力激增，加剧轴承磨损与整机振动，因此设计时在活塞内部非受力区域做了轻量化的空腔结构，在不降低活塞顶部、环槽、销座等关键位置强度的前提下，尽可能降低活塞整体质量。同时活塞的材质适配高硅铝合金材料，这类材料热膨胀系数低、导热性好、自重轻，能够快速将顶部吸收的燃烧热量传递给气缸壁与冷却系统，避免活塞顶部温度过高导致材料强度下降、爆震等问题。活塞表面的裙部位置做了石墨涂层处理，能够在冷启动阶段润滑油膜尚未完全建立时，降低裙部与气缸壁之间的摩擦阻力，减少冷启动磨损。在实际运行过程中，活塞除了承受轴向的燃气压力之外，还会承受侧推力，也就是连杆摆动时对活塞产生的侧向压力，这个力会将活塞压向气缸壁的一侧，因此活塞裙部的承压面做了适当的加宽处理，提升承压面积，降低单位面积的接触压力，减少裙部磨损。多道活塞环的设计采用两道气环加一道油环的组合，第一道气环采用桶面设计，能够更好地适应气缸壁的微观形位误差，提升密封性能，第二道气环采用锥面设计，兼具辅助密封与刮油功能，油环采用组合式刮片结构，刮油效果更好，回油通道通畅，能够及时将刮下的润滑油导回曲轴箱。
