五缸星型径向发动机曲柄连杆活塞总成

在轻型通航飞机、小型农用无人机动力、早期摩托赛车以及特种应急发电机组的动力选型场景中，星型径向发动机始终占据着不可替代的位置，这类动力装置的核心优势来自于其气缸围绕中心曲轴呈放射状排布的结构，和直列、V型发动机相比，同排量下径向发动机的曲轴长度更短，整机轴向尺寸可以压缩40%以上，对于安装空间局促、对整机重量敏感的轻型载具来说，这种结构特性能够大幅降低动力舱的设计难度，同时缩短动力传输路径，减少曲轴长轴带来的扭振损耗。

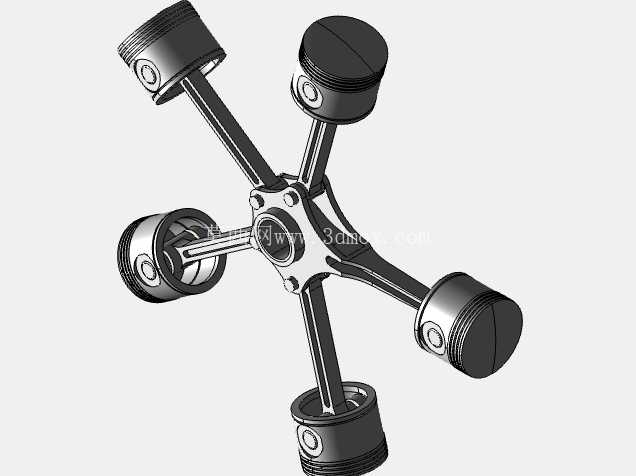

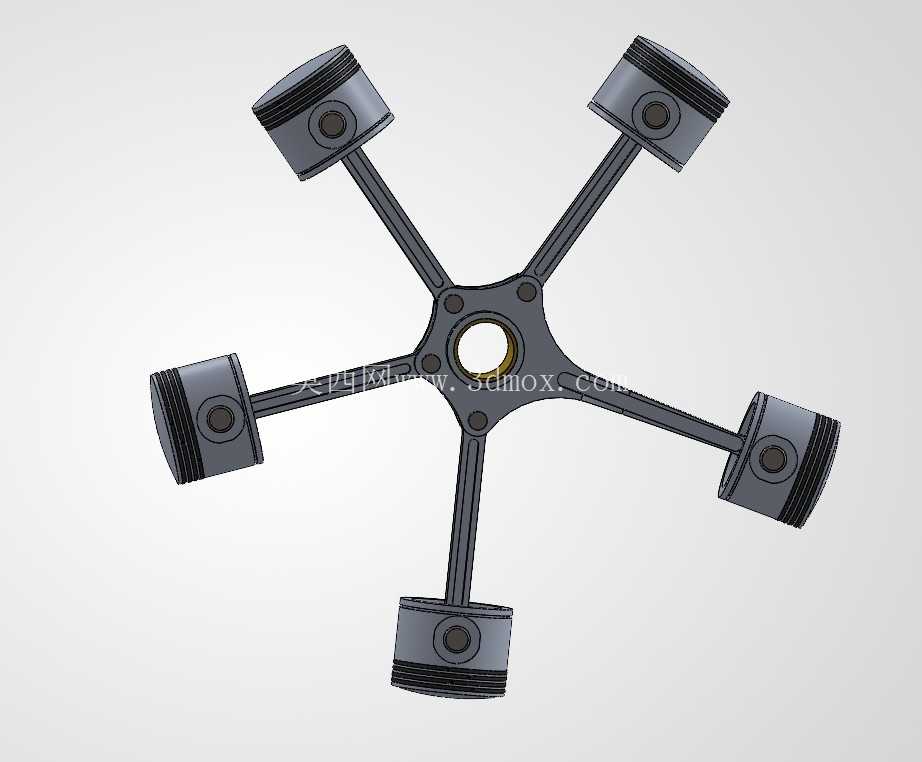

这套径向发动机的核心运动组件，采用五缸等夹角放射布局，五个气缸的中心轴线交汇于曲轴回转中心，相邻气缸的夹角为72度，这种等角度排布的设计，能够让活塞往复运动产生的一阶、二阶惯性力在中心位置实现自平衡，不需要额外加装平衡轴来抵消振动，整机运转的平顺性在中低转速区间表现尤为突出，很适合作为固定翼通航飞机的前置动力，能够有效降低振动对机身航电设备、机载传感器的干扰。从结构设计逻辑来看，这套组件的核心承载件是中央的星形曲柄座，五个连杆的大端通过铰接结构统一连接在曲柄座的偏心轴颈上，和传统直列发动机每个连杆对应独立曲柄销的结构不同，这种共用偏心轴颈的设计，大幅减少了曲轴的加工工序和零件数量，同时让所有活塞的往复运动通过同一偏心轴转化为旋转扭矩，动力输出的同轴度更高，动力传递过程中的侧向分力更小，能够有效降低活塞和气缸壁之间的偏磨损耗，延长动力单元的大修间隔。

从安装边界来看，这套运动组件的最大外轮廓由五个活塞的外止点位置决定，设计时需要以曲轴中心为原点，预留足够的气缸安装空间，活塞处于外止点时，活塞顶面到中心的距离即为单缸的有效行程半径，安装气缸套时需要保证每个气缸的轴线和对应连杆的运动平面完全重合，同轴度公差需要控制在0.02mm以内，避免连杆运动过程中产生附加弯矩，导致活塞销异常磨损。活塞部分采用了三道环槽的设计，两道气环负责密封燃烧室的高压燃气，一道油环负责刮除气缸壁上多余的润滑油，这种环组配置能够在保证密封性能的前提下，减少活塞环和缸壁之间的摩擦阻力，提升动力转换效率。连杆采用工字型截面结构，在保证连杆抗拉、抗压强度的同时，尽可能降低连杆自身的往复运动质量，减少惯性力对曲轴的冲击，连杆小端和活塞销的配合采用浮动式设计，工作过程中活塞销可以在连杆小端和活塞销座孔内自由转动，能够让活塞销的磨损更加均匀，延长零件使用寿命。

在冷却系统适配方面，径向排布的气缸每个都能直接接触外部来流，不需要设计复杂的缸体水套结构，采用风冷即可满足散热需求，这对于轻型飞机、小型无人动力设备来说，能够省去冷却液、水泵、散热器等一整套冷却系统附件，进一步降低整机重量，提升动力系统的功重比。润滑系统的设计上，由于所有连杆大端都集中在中心曲柄座位置，可以采用中心甩油润滑的方式，通过曲轴旋转带动润滑油飞溅到各个连杆铰接点、活塞销以及气缸壁位置，结构简单可靠，不容易出现润滑故障，很适合在野外、高空等维护条件有限的场景下使用。

从实际工况适配来看，这种五缸径向结构的动力输出脉冲更小，五个活塞交替做功，每72度曲轴转角就有一个气缸进入做功行程，和同缸数的直列发动机相比，扭矩输出更加平稳，不需要搭配大质量的飞轮来稳定转速，能够进一步降低动力单元的整体重量。在进行三维建模过程中，需要重点验证连杆在整个运动行程中的干涉情况，尤其是当活塞处于内止点位置时，相邻连杆之间的最小间隙需要控制在安全范围内，避免高速运转过程中连杆之间发生碰撞；同时需要校核偏心轴颈的受力情况，五个连杆的作用力同时作用在偏心轴颈上，需要保证轴颈的强度、刚度满足最大爆发压力下的载荷要求，避免出现轴颈变形、断裂的问题。另外，活塞的运动轨迹需要和气缸中心完全重合，建模时需要通过运动仿真验证活塞在整个行程中的偏摆量，确保活塞和气缸壁之间的接触压力分布均匀，避免出现偏磨、拉缸等故障。这套结构不仅适用于传统燃油内燃机，经过适当改造后，也可以作为气动马达、液压径向马达的核心运动组件，在工业传动、工程机械驱动等场景中同样有广泛的应用空间。
