可定制长度35mm标准DIN电气安装导轨

项目分类:手枪 发布时间:2026-07-29 ID:1201703
  • 可定制长度35mm标准DIN电气安装导轨
  • 可定制长度35mm标准DIN电气安装导轨
  • 可定制长度35mm标准DIN电气安装导轨

在低压电气柜、工业控制箱、PLC成套控制柜的装配环节里,DIN导轨是绕不开的基础安装载体,这款35mm规格的导轨完全贴合行业通用安装标准,是目前电气装配领域应用占比最高的导轨类型,不管是小型断路器、交流接触器、中间继电器、接线端子排,还是各类信号隔离模块、开关电源、PLC扩展模块,都可以通过卡扣结构快速卡装在导轨上,无需针对每个元器件单独打孔固定,能大幅压缩柜内装配的工时,也方便后期运维时的元器件更换与线路调整。

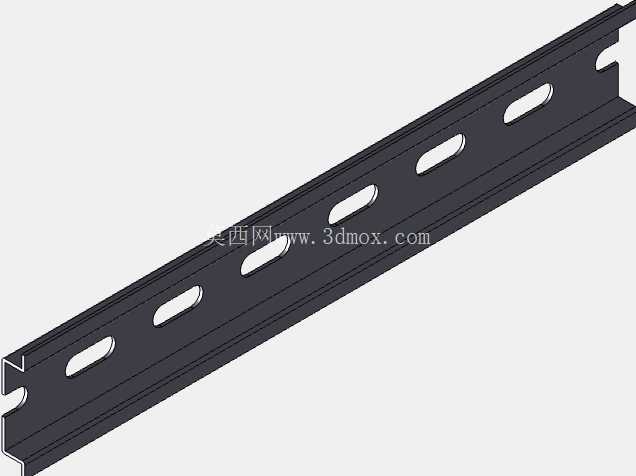

这款导轨采用冲压成型工艺加工,截面为标准的Ω型结构,两侧的翻边高度、卡扣卡槽的尺寸完全符合通用安装规范,能保证市面上绝大多数标准导轨安装元器件的卡扣可以顺利卡入,不会出现卡扣过松导致元器件滑落、或是卡扣过紧无法顺利拆装的问题。导轨本体上冲制的长圆形安装孔,是为了适配柜内安装时的孔位偏差,现场装配时不需要严格对齐安装螺丝的孔位,长孔可以提供前后方向的调整余量,降低现场安装的对位难度,不管是在安装板上自攻螺丝固定,还是通过焊接螺柱配合螺母固定,都能顺利完成安装。

设计这款导轨模型的时候,首先要保证的是截面轮廓的尺寸精度,两侧卡边的高度、卡槽的开口宽度、导轨本体的厚度这些核心尺寸,直接决定了元器件安装后的配合松紧度,建模时先绘制截面草图,通过拉伸生成基础实体,再根据常规使用场景下的安装孔间距,阵列出长圆形的安装固定孔,同时保留了长度方向的可修改参数,使用者可以根据自己项目里电气柜的实际安装宽度,直接修改拉伸长度参数,就能生成对应长度的导轨模型,不需要重新绘制草图或者重复阵列特征,适配不同尺寸的柜内安装空间。

从安装边界来看,这款导轨的宽度为标准35mm,安装时需要在安装板上预留出至少40mm的横向宽度空间,避免导轨两侧与柜内其他结构件产生干涉;导轨背面与安装面完全贴合,安装后导轨正面到安装板的距离为标准7.5mm,选型时需要注意元器件卡装后,元器件背面与安装板之间的间隙是否满足走线要求,避免元器件底部压到柜内的二次线。导轨的长度可以根据实际需求裁切,现场使用时可以用专用的导轨切割器,或是角磨机配合切割片裁切,裁切后需要打磨掉切口处的毛刺,避免划坏导线绝缘层或是划伤装配人员的手部。

在实际项目应用里,这类导轨除了常规的电气柜内安装,也会被用在小型设备的控制盒内部、壁挂式接线箱里,甚至一些非标自动化设备的阀岛安装、传感器接线端子集中布置区域,也会用到这类标准导轨,统一的安装接口可以让不同品牌、不同功能的电气元件实现模块化安装,整个设备的电气装配部分可以实现标准化设计,不需要为每个元器件单独设计安装支架,大幅减少非标设计的工作量。建模时特意还原了冲压成型后的边角细节,包括安装孔的冲裁倒角、导轨翻边处的圆角过渡,这些细节虽然不影响整体装配,但是在做三维装配校验、生成工程图的时候,可以更真实地反映实际加工后的状态,避免设计阶段忽略了冲压圆角导致的装配干涉问题。

很多刚接触电气设计的工程师容易忽略导轨的安装预留空间,比如在靠近柜内走线槽的位置安装导轨时,如果导轨与线槽之间的距离留得太小,会导致元器件卡装后,线槽盖板无法正常打开,或是接线时无法顺利将导线从线槽引入元器件接线端,这款导轨模型在装配时,可以直接通过配合关系模拟实际安装位置,提前校验导轨周边的空间是否满足操作需求,减少现场装配时才发现空间不足的问题。另外导轨的材质常规选用镀锌钢板,表面的镀锌层可以起到防锈作用,在一些有腐蚀气体的特殊场景下,也可以选用不锈钢材质的同规格导轨,模型的材质参数可以根据实际选型调整,方便做渲染展示或是BOM清单统计。
