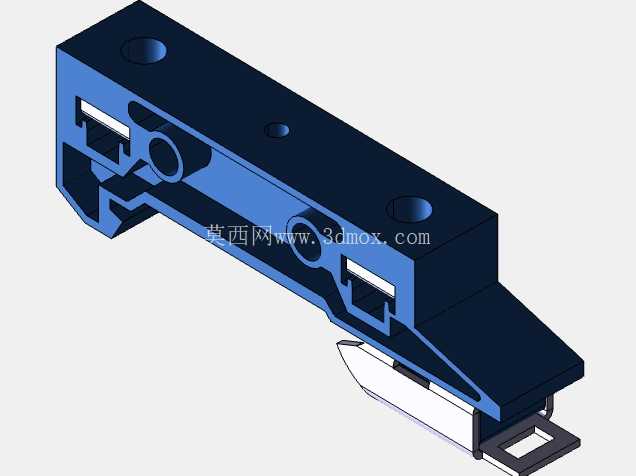

TS35DIN导轨适配PokojWM35安装支架

在工业电气柜集成、低压配电盘装配、自动化控制模组搭建的现场作业场景里，DIN导轨作为标准化承载基座，其配套安装支架的适配精度、结构可靠性，直接决定了导轨上排布的断路器、继电器、端子排等元器件的安装稳定性，甚至会影响后期设备运维时的拆装效率。这款适配TS35标准DIN导轨的安装支架，是针对WM35/WM35B系列导轨安装场景开发的专用承载结构，核心作用是完成导轨与安装基面之间的刚性连接，抵消电气设备运行过程中产生的微幅振动，避免导轨移位、元器件接线松脱等常见现场故障。

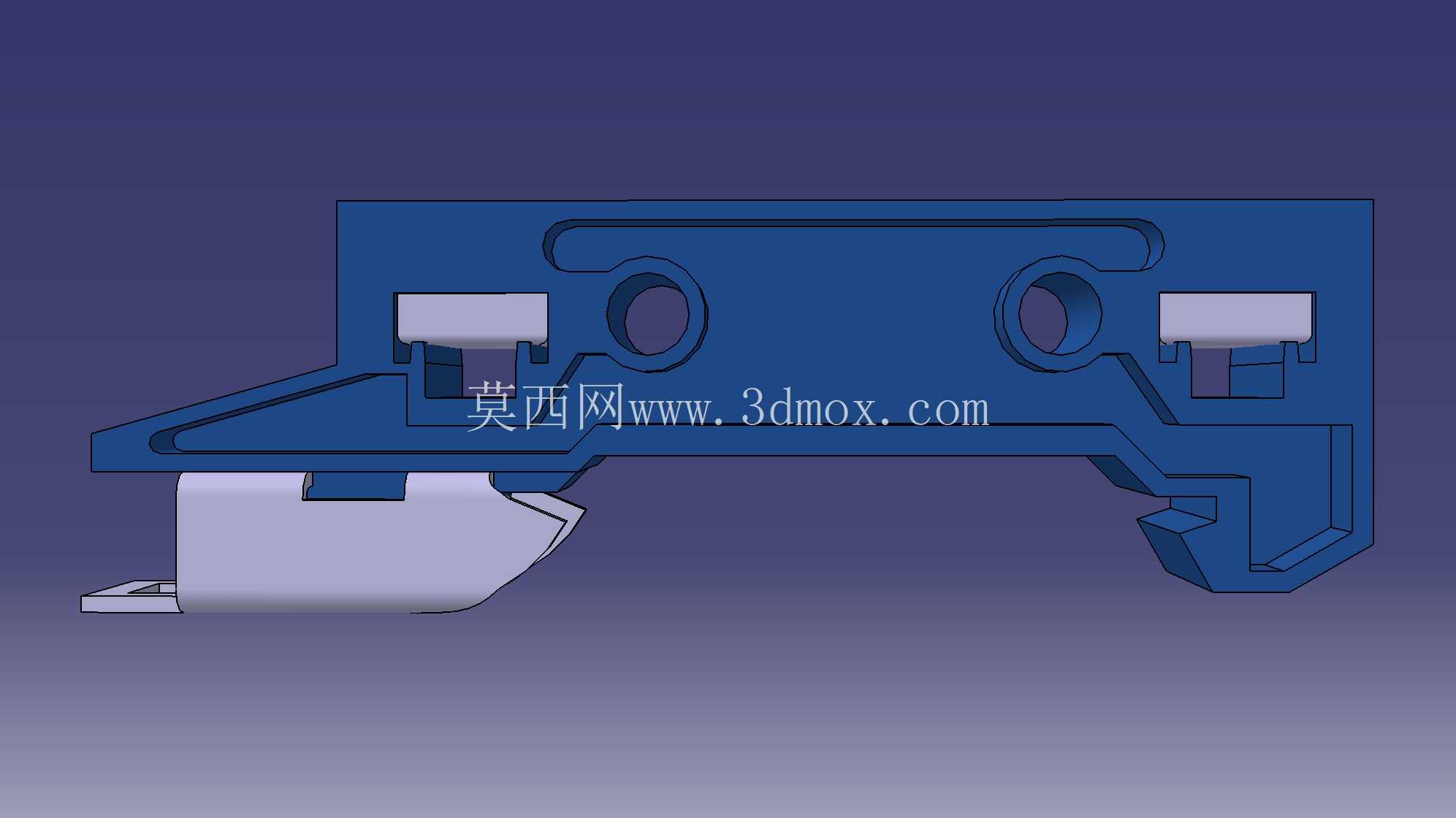

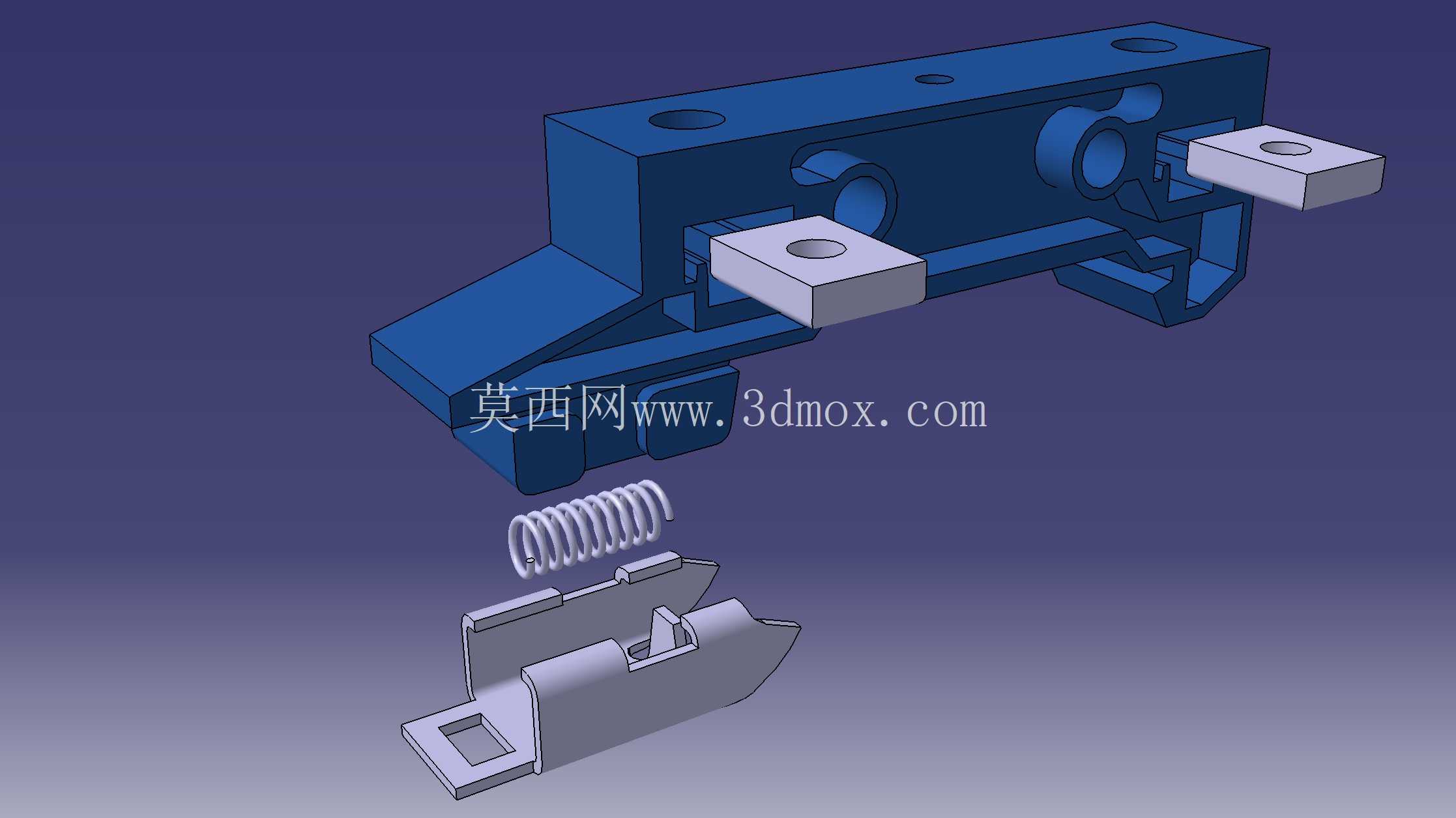

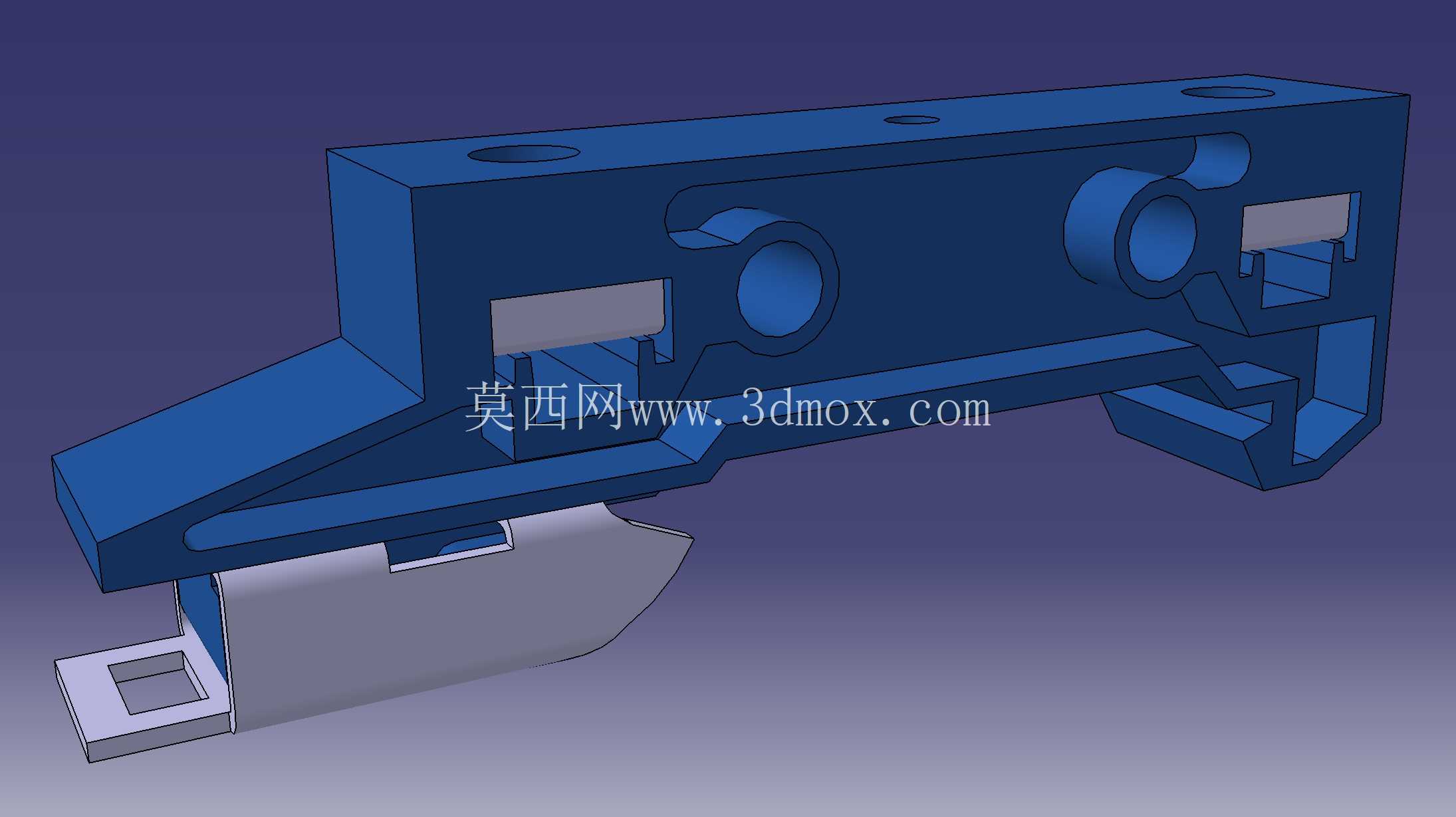

从结构设计逻辑来看，这款支架没有采用冗余的加强筋或者多余的装饰结构，完全围绕TS35导轨的卡装特性做功能匹配：支架主体的卡接槽严格匹配TS35导轨的截面轮廓尺寸，卡入后不会出现横向窜动，同时预留的卡扣锁止结构，不需要额外的紧固件就能完成支架与导轨的预固定，现场装配时可以先把所有支架卡到导轨上调整好间距，再统一完成基面固定，能大幅减少高空或者狭小柜内空间的作业时长。支架上的安装孔位做了沉台处理，固定螺丝锁紧后螺丝头部不会突出支架表面，避免和后续安装的电气元器件产生结构干涉，这一点在柜内安装空间紧张的场景下尤为实用——很多新手设计人员容易忽略螺丝头部的突出量，最后装配时才发现元器件放不进去，只能临时打磨孔位，既影响安装强度又拖慢施工进度。

从安装边界维度考量，这款支架的外形轮廓做了切边优化，相邻两个支架并排安装时最小间距可以控制在10mm以内，对于高密度排布的电气安装场景，能有效节省导轨的有效安装长度，让有限的柜内空间可以排布更多的功能模组。支架底部和安装基面的接触平面做了平面度管控，安装时不需要额外加调整垫片就能保证和基面的完全贴合，锁紧固定螺丝后不会出现应力集中导致的支架变形，长期使用也不会因为应力释放出现导轨偏移的问题。针对现场可能出现的导轨拼接场景，支架的卡接槽边缘做了微小的倒角处理，两根导轨对接时，支架可以跨接在两根导轨的接缝位置，既可以作为导轨拼接的定位辅助件，又能强化接缝位置的结构强度，避免导轨接缝处因为元器件插拔受力出现变形错位。

实际选型使用时需要注意，这款支架的卡接结构是专门匹配TS35标准DIN导轨开发的，不能直接适配TS15或者TS32等其他规格的导轨，如果现场有混用不同规格导轨的需求，需要对应选型同系列不同卡接尺寸的支架型号。支架上的螺母螺纹孔规格为M4，适配常规的机柜安装螺丝，不需要单独定制特殊规格的紧固件，现场施工时可以和其他电气安装件通用螺丝，减少备件的储备种类。在户外电气柜或者高湿高腐蚀的应用场景下，选用这款支架时需要额外做表面防腐处理，原生模型的结构设计没有预留防腐涂层的厚度余量，如果做厚层喷塑或者镀锌处理，需要适当调整卡接槽的尺寸公差，避免出现卡接过紧或者装不上的问题。

从三维建模的工程角度来看，这款支架的结构建模完全遵循了冲压件的设计规范，所有折弯位置都预留了合理的折弯半径，没有出现直角折弯或者壁厚突变的结构，实际开模冲压时不会出现应力开裂的问题，各个特征之间的避让间隙也符合钣金加工的公差要求，不需要做额外的工艺修改就能直接导出工程图用于生产。对于做电气柜结构设计的工程师来说，这个支架模型可以直接导入装配体，用来模拟导轨安装的实际排布，提前校验安装孔位的对齐度、元器件和支架的干涉情况，减少现场安装时的设计变更频次；对于做设备改造的运维人员来说，参考这个支架的结构尺寸，可以快速加工替换损坏的原有支架，不用反复测绘现场的导轨尺寸，大幅缩短故障停机的时间。
