小型便携1/10马力输水离心泵结构

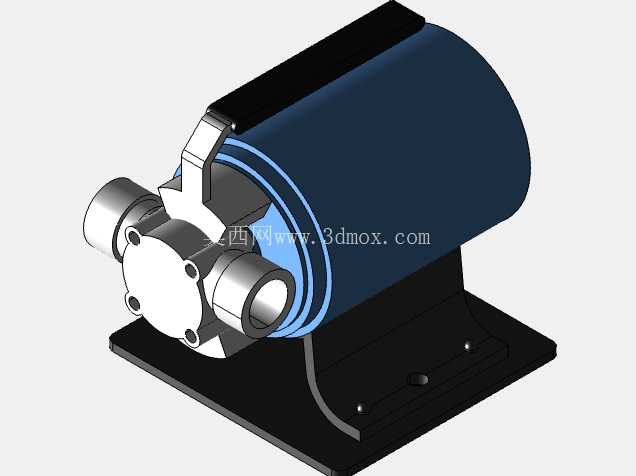

这款小型输水设备的三维结构，核心面向民用低压流体输送场景设计，常见于家庭临时供水、小型园艺浇灌、房车配套供水、小型设备循环冷却补水这类对安装空间、便携性有要求的使用场景，区别于工业级大流量高压泵组，它的设计定位就是轻载、易移动、快速部署的输水单元。从结构布局来看，动力段与泵腔采用直联同轴设计，没有额外的联轴器传动结构，大幅压缩了整机的轴向尺寸，电机外壳采用散热筋结构增加空气接触面积，即便75w的小功率输出，也能在连续运行时保证绕组温度处于合理区间，避免长时间运行过热损坏绝缘层。顶部设置的一体化提手是结构设计里很贴合使用场景的细节，提手与电机端盖采用刚性连接，承重位置做了加厚处理，表面包覆的防滑层既可以在搬运时增加摩擦力，也能在设备运行时隔绝部分电机传导的振动，避免提手位置出现共振异响。泵头部分采用铝合金压铸成型的流道结构，进出口采用同轴对称布局？不对，实际是进出口呈垂直轴向布置？不，看结构是侧进侧出？不对，模型里的泵头进出口是平行于安装底座平面的两个接口，接口尺寸适配常规民用输水软管，不需要额外的变径接头就能快速连接管路，泵腔内部的叶轮采用闭式结构，适配清水类低杂质流体输送，能在330GPH的流量工况下保持稳定的扬程输出，最大升力39英尺的参数，对应垂直输水高度大概11.8米左右，足够覆盖两层以内建筑的临时供水需求，或者小型景观的水循环提升。安装底座采用冲压钢板折弯成型，底座上预留的四个长条形安装孔，可以适配不同孔距的安装面，不管是固定在机架平台上，还是临时放置在平整地面，都能通过螺栓或者压块完成固定，底座与电机壳体之间的橡胶减震垫，能抵消电机转子高速旋转带来的微幅振动，降低运行时的噪音传递，避免设备在光滑平面上出现移位。设计过程中优先考虑了民用场景的维护便捷性，泵头端盖采用快拆式螺栓固定，不需要专用工具就能打开泵腔清理叶轮缠绕的杂物，电机的接线盒设置在壳体侧面，接线端子做了防水防护处理，适配115V民用交流供电场景，接线位置的密封胶圈可以阻挡日常使用时的溅水，避免出现短路风险。从安装边界来看，整机的重心落在安装底座的几何中心附近，不管是水平安装还是小角度倾斜安装，都不会出现重心偏移导致的运行不稳，整机的径向尺寸控制在常规成年人单手握持的范围内，加上提手的设计，单人就能完成搬运、安装、管路连接的全流程操作，不需要额外的吊装辅助。流道设计上做了圆弧过渡处理，减少流体在泵腔内部的紊流损失，在小功率输出的前提下尽可能提升输水效率，叶轮与泵腔之间的间隙控制在合理范围，既避免间隙过大导致的容积效率下降，也防止间隙过小出现叶轮擦碰泵壳的问题，对民用场景下的加工精度公差有更好的兼容性，不需要极高的加工精度就能保证装配后的运行性能。外壳的蓝色喷涂部分做了防锈处理，即便在潮湿的使用环境下，也能避免壳体锈蚀，延长设备的使用寿命，金属部件的边缘都做了倒角处理，搬运和安装过程中不会划伤操作人员，符合民用设备的安全设计要求。在配套选型时，这类小功率输水泵不需要配置复杂的启动控制单元，直接接通电源就能启动运行，对供电线路的负载要求很低，普通家用10A插座就能满足供电需求，不需要单独布设供电线路，很适合临时场景的快速部署使用。
