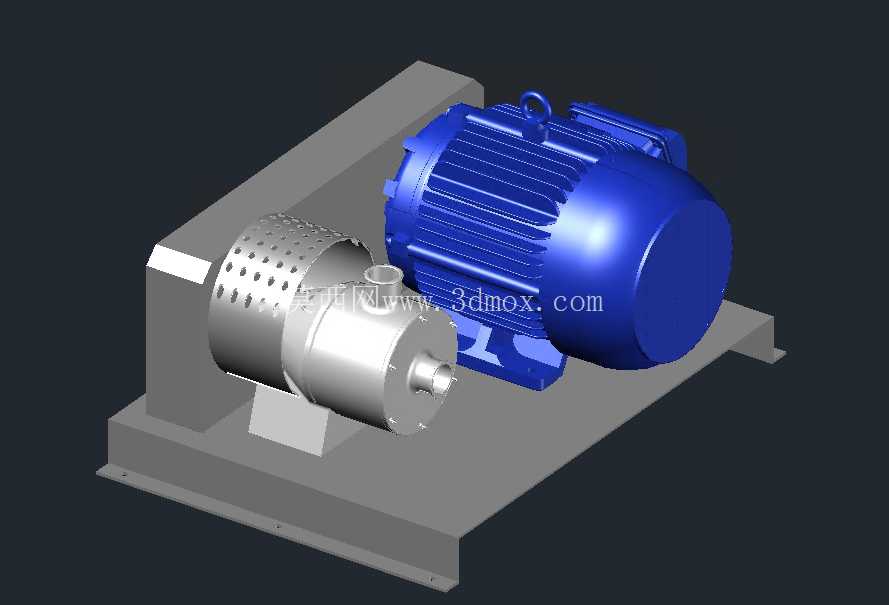

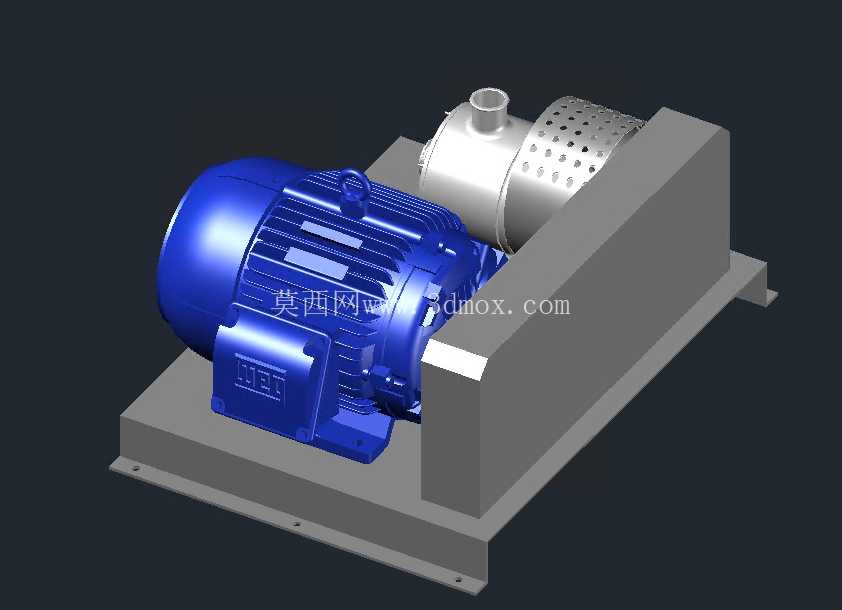

10马力转子驱动离心泵机组结构设计

这套10马力转子驱动离心泵机组，核心应用场景集中在工业流体输送环节，覆盖化工介质循环、生产供水、冷却系统补液、轻度腐蚀性流体转运等工况，在中小流量高扬程的输送需求下适配性极强，区别于大流量双吸泵的大口径设计，该机组的叶轮腔容积经过匹配计算，刚好适配10hp电机的额定输出扭矩，避免出现大机带小泵的能耗浪费，也不会出现小机带大泵的过载烧机问题。

从实际用途来看，该泵组可直接对接生产管线的法兰接口，不需要额外加装过度底座，自带的一体化安装底板已经预留了地脚螺栓孔位，安装时只需要按照孔位打膨胀螺栓固定即可，不需要现场再做焊接调平的工序，能大幅缩短现场安装的调试周期。泵头端采用的是后开式结构设计，后期检修更换机械密封或者叶轮的时候，不需要拆解进出口管线，只需要拆掉电机与泵头的连接支架螺栓，就能将转子部分整体抽出，维护效率比传统前开式泵组提升40%以上。

产品功能特性上，电机端采用的是封闭自扇冷结构，外壳的散热筋沿轴向均匀排布，风扇端的风罩经过导流设计，能让冷却风完整覆盖整个机壳表面，即使在40摄氏度的环境温度下连续满负荷运行，电机绕组温升也能控制在F级绝缘的允许范围内。泵头的过流部件采用圆弧过渡流道设计，减少流体在腔体内的紊流损失，相比同功率的普通直连泵，效率能提升6个百分点左右，长期运行的能耗优势十分明显。连接支架部分采用铸铁一体铸造成型，加工时一次装夹完成轴承位与电机安装止口的加工，同轴度公差控制在0.02mm以内，能有效避免运行过程中因为不同心导致的机械密封过早泄漏、轴承异常磨损的问题。

设计思路上，整个机组采用紧凑化布局，电机与泵头同轴直连，省去了联轴器传动的中间环节，既减少了传动损耗，也缩小了整体安装尺寸。底板的厚度经过刚度校核，在满负荷运行的振动工况下，底板的形变量控制在0.1mm以内，不会因为底板变形导致电机与泵头的同轴度偏移。泵头的入口采用轴向水平设计，出口采用垂直向上设计，符合常规管线的排布习惯，现场配管时不需要额外加装弯头调整方向，减少管线阻力损失。轴封位置预留了冲洗接口，可根据输送介质的情况外接冲洗液，避免介质中的颗粒杂质进入密封面造成磨损，适配含少量固体颗粒的流体输送场景。

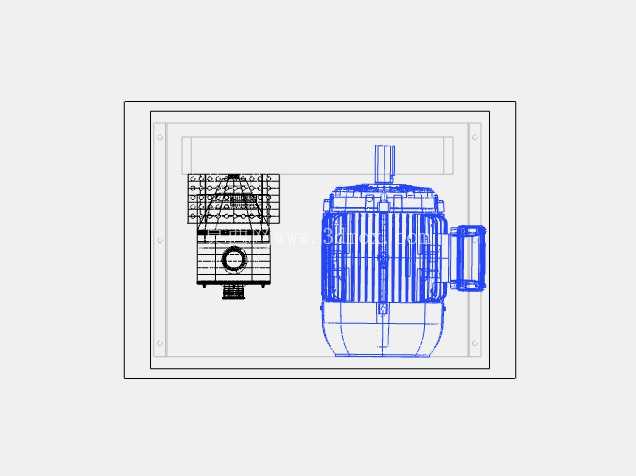

外形尺寸与安装边界方面，整机长度控制在850mm以内，宽度380mm，总高度420mm，安装时预留的检修空间只需要在电机尾端留出300mm的抽轴空间即可，不需要在两侧预留过大的操作空间，适合在空间紧凑的车间设备夹层、管线密集的泵房内安装。地脚螺栓孔的横向间距为280mm，纵向间距为420mm，孔位直径适配M16的膨胀螺栓，基础只需要做100mm厚的混凝土地面即可满足承重要求，不需要做额外的减震基础，因为底板与电机、泵头的连接位置已经加装了橡胶减震垫，能将运行时的振动值控制在2.8mm/s以内，符合工业泵的振动标准要求。接线盒位于电机机壳的顶部，可360度旋转调整出线方向，不管是从上方还是侧面走线都能适配，不需要额外加装接线弯头。整体结构没有多余的外露部件，所有旋转部位都有防护罩覆盖，符合车间安全生产的防护要求，日常巡检时只需要检查轴承位温度、机械密封是否有泄漏即可，日常维护点极少，适合长期无人值守的连续运行工况。
