22mm面板安装红色LED带蜂鸣信号指示灯

在工业控制柜体、自动化生产线旁的操作柱、设备本地故障提示点位，这类集成声光提示的信号元件是运维人员快速识别设备状态的核心交互载体，区别于单一发光的指示灯，内置蜂鸣器的款式能在光线嘈杂、视线遮挡的车间环境里，同时通过视觉与听觉双通道传递告警或运行信号，大幅降低漏看、漏听状态提示的概率。这款22mm安装口径的信号件，适配行业通用的面板开孔尺寸，无需额外改孔就能直接替换同规格老款指示灯，安装时从柜体正面插入开好的圆孔，背面通过配套的塑料螺纹锁圈拧紧固定，接线端采用插片式结构，适配常规0.5-1.5平方的多股控制线缆，接线完成后不会突出柜体背面过多空间，对柜内布线的净空要求较低，哪怕是排布紧凑的小型控制箱也能顺利安装。

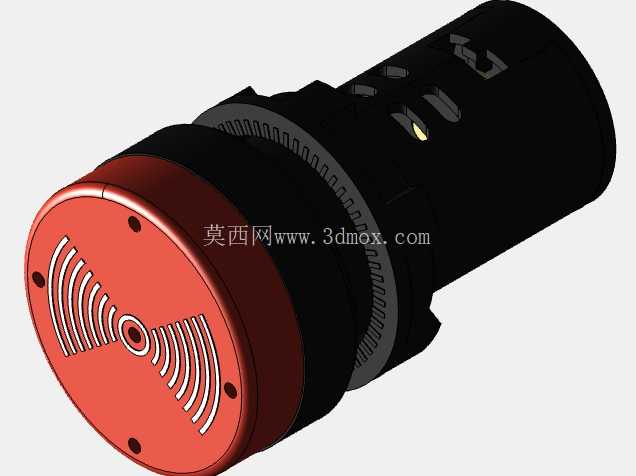

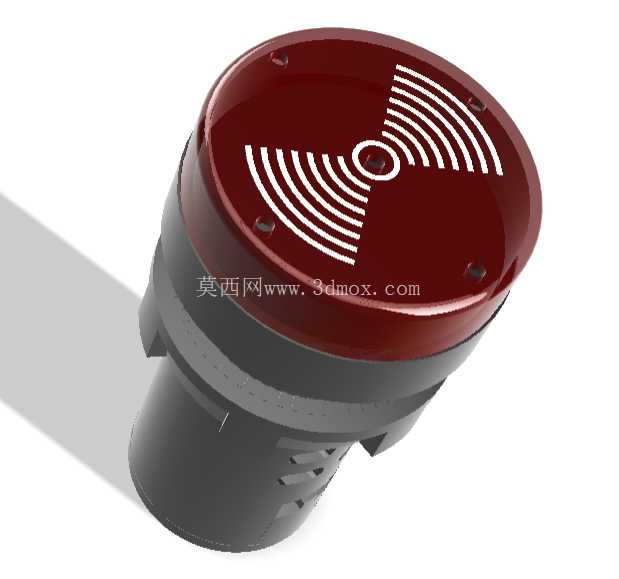

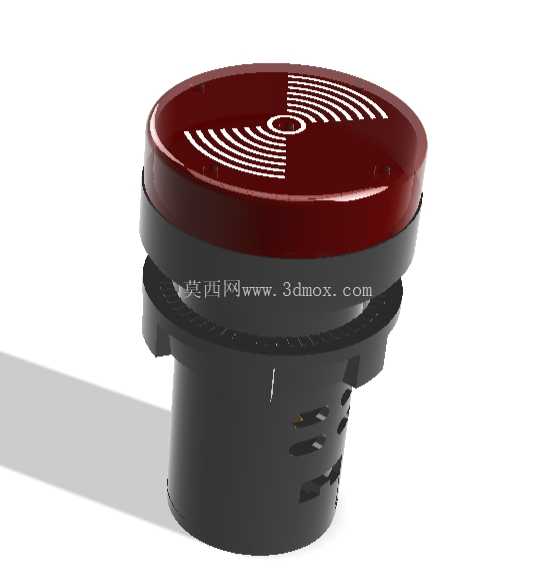

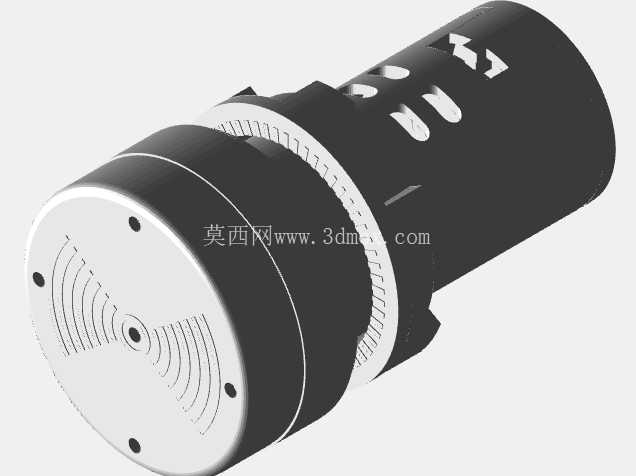

从功能逻辑上看，这款元件将红色LED发光单元与压电式蜂鸣器做了集成设计，红色光波长在工业环境里穿透性强，哪怕是有少量切削液雾气、焊接烟尘的车间，数米外也能清晰识别亮灯状态，蜂鸣器的发声频率做了针对性调校，不会过于尖锐刺耳造成长期值守人员的听觉疲劳，又能盖过常规设备运行的背景噪音，触发时能第一时间吸引附近运维人员注意。设计阶段做了结构分层，顶部的红色透光罩采用耐冲击的工程塑料，表面做了环形的声孔排布，既保证蜂鸣器的声音能够顺利传出，又能避免车间内的金属碎屑、灰尘直接落入内部发声腔体，透光罩下方的黑色基座做了防滑的棱边设计，安装拧动时不需要额外工具就能手动对位，下方的插接线柱部分做了防呆结构，正负极接反时不会直接烧毁元件，只会出现不亮的状态，调整接线后即可正常工作，降低现场接线的容错成本。

实际选型应用中，这类元件常被用在设备故障告警、安全门未关提示、气压/液压超限报警、生产线缺料提醒等场景，相比单独安装指示灯与蜂鸣器，集成式的设计只需要开一个安装孔，占用面板空间更小，接线也只需要一组供电回路，减少柜内布线的节点数量，降低后期线路故障的排查点。外形上整体为圆柱式结构，顶部发光面略大于安装柱体，突出面板的高度控制在合理范围，不会因为操作人员走动剐蹭造成误碰损坏，侧面的密封结构能达到常规工业环境的防护要求，应对车间日常的浮尘、偶尔的液体溅落都不会出现内部短路问题。建模过程中需要重点关注安装孔的配合公差，22mm的开孔尺寸需要控制在正0.2mm的公差范围内，锁圈的螺纹螺距要和基座的外螺纹完全匹配，顶部声孔的排布要兼顾出声效率与结构强度，透光罩的内壁要做柔光处理，避免LED点亮时出现局部亮斑影响识别效果，接线插片的位置要和行业通用的同规格产品保持一致，方便用户直接替换现有损坏的元件，不需要重新调整接线位置。

在设备面板布局设计时，这类声光指示灯通常会布置在操作面板的上半区域，和启动、停止按钮保持合适的间距，避免操作按钮时遮挡指示灯的视线，不同颜色的指示灯对应不同的设备状态，红色专门对应故障、急停、超限等需要立即处理的异常状态，搭配蜂鸣器的声响提示，能让运维人员在不查看屏幕参数的情况下，快速判断设备出现了需要干预的问题。结构设计上还考虑了长期使用的可靠性，LED发光单元的寿命远高于传统的白炽灯，不需要频繁更换灯泡，蜂鸣器采用压电式结构，没有机械磨损部件，长期频繁触发也不会出现触点烧蚀的问题，整体元件的使用寿命能满足工业设备数年的连续运行需求，减少后期的维护更换成本。建模时还要注意安装深度的尺寸，柜体面板背后需要预留的安装净空要准确标注，避免用户安装时因为柜内布线或者其他元件遮挡，导致指示灯无法完全插到位，锁圈无法拧紧造成松动。
