面板安装式红色绝缘香蕉母座结构设计

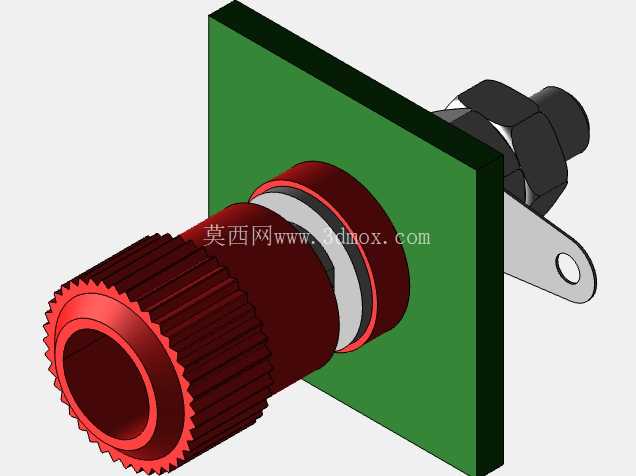

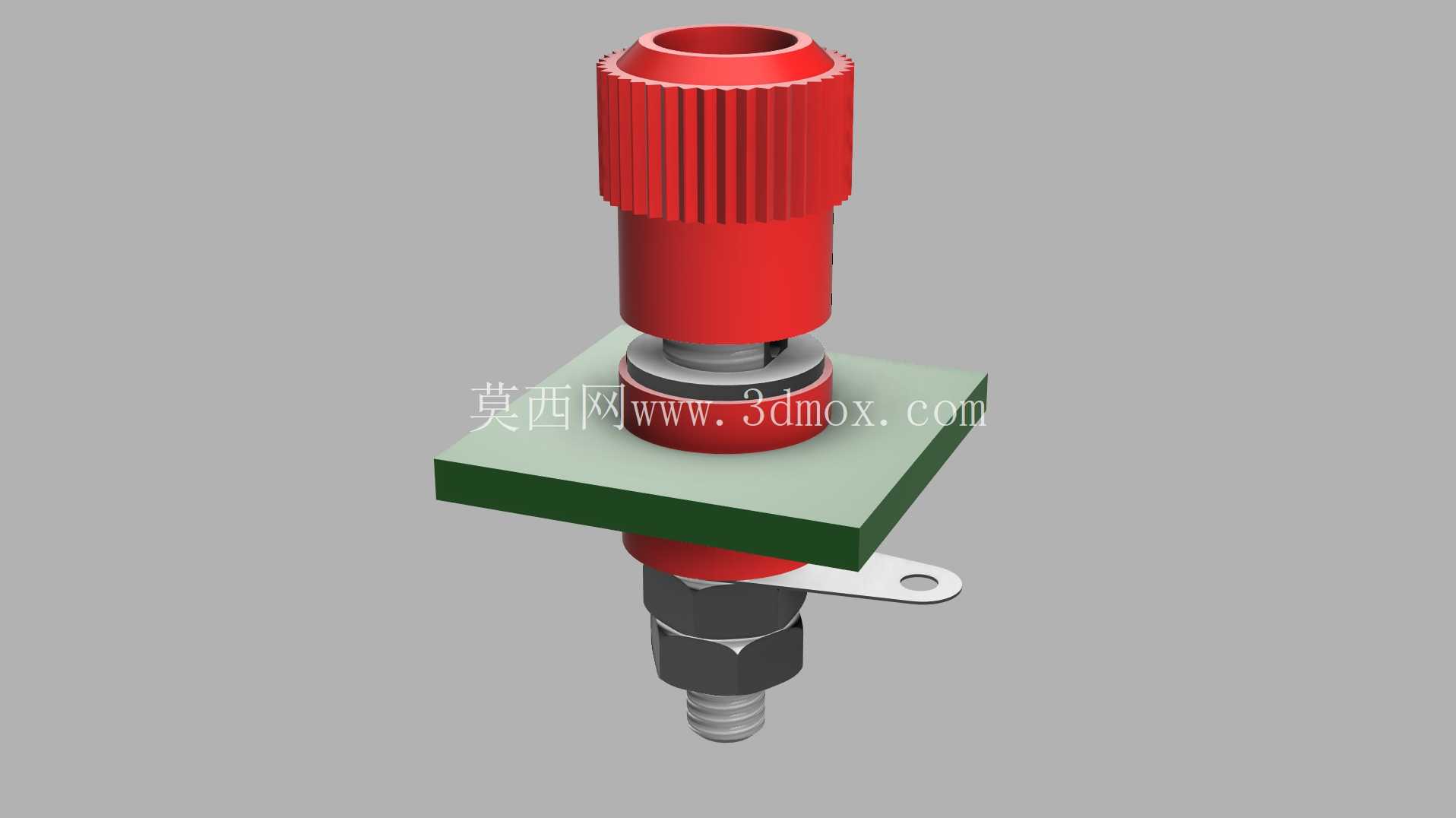

这款面板式香蕉母连接器，是电子测试设备、教学实验台、工业控制机柜里最常用的低压大电流接线部件，日常做电路调试、电源接驳、信号临时转接时都能见到它的身影，核心作用是实现面板内外侧的电路快速连通，同时保证接线端与安装面板之间的可靠绝缘，避免带电部件与金属柜体、面板发生短路风险。从结构设计来看，顶部的滚花绝缘帽采用硬质绝缘工程塑料制作，外表面做了细密的轴向滚花纹理，徒手拧动锁紧螺母时不会打滑，不需要额外工具就能完成接线端的初步固定，绝缘帽中心是标准尺寸的香蕉插孔，适配常规4mm直径的香蕉公插头，插合后接触电阻稳定，能满足常规10A以内的持续载流需求。安装结构采用了穿板固定的设计思路，中间的方形安装垫片是绝缘材质，垫在面板外侧，既能分散锁紧螺母的压紧力，避免薄面板被压变形，又能进一步拉大带电金属部件与面板开孔边缘的爬电距离，提升绝缘安全性；垫片下方依次是平垫、锁紧六角螺母，安装时只需要在面板上开出对应直径的安装圆孔，将母座主体从面板外侧穿入，内侧依次套上垫片、拧紧六角螺母就能完成固定，不需要额外做复杂的定位结构，安装效率很高。尾部的接线端设计了带焊片的金属连接柱，既可以直接将导线焊接在焊片上实现永久固定，也可以配合额外的接线螺丝实现压接固定，适配不同的接线工艺需求，焊片上的开孔尺寸适配常规M3规格的接线螺丝，能兼容市面上绝大多数的冷压端子规格。从安装边界尺寸来看，顶部滚花帽的外径控制在10mm左右，不会占用面板过多的排布空间，相邻两个同规格母座的中心距只要留够15mm就能保证操作时不会互相干扰；穿板部分的螺纹直径适配常规面板开孔尺寸，可适配1-5mm厚度的安装面板，不管是薄亚克力实验面板、薄金属设备机柜面板还是厚绝缘木板测试台都能可靠固定。接触部件采用了弹性铜材作为内芯，插孔内部有对称的弹性接触片，公头插入后能从四周抱紧插针，长期插拔后也能保持稳定的接触压力，不会出现接触不良、打火的问题；外露的金属部件都做了镀镍处理，既能防止铜材氧化生锈，又能降低接触电阻，提升长期使用的可靠性。在实际选型应用中，这类绝缘香蕉母座常被用在直流电源输出面板、信号发生器接口端、学生实验电路台、蓄电池检测设备的接线端，相比裸露的接线柱，它的绝缘防护等级更高，误碰带电端的触电风险更低，同时插拔式的接线方式比螺丝拧线的效率高很多，适合需要频繁改接线路的测试场景。设计时特意将外侧绝缘帽的高度做了优化，既保证手指拧动时有足够的握持高度，又不会因为突出面板过高容易被磕碰损坏；内侧的接线端长度留足了接线操作空间，即使面板后方布线空间紧凑，也能顺利完成导线焊接或者螺丝固定操作，不会因为空间不足导致接线困难。六角锁紧螺母采用标准对边尺寸，用常规的活动扳手或者小型开口扳手就能拧紧，不需要定制专用工具，后期维护更换时也很方便，不需要拆卸面板上的其他部件就能单独更换损坏的母座。
