车载12V盆式电喇叭结构设计

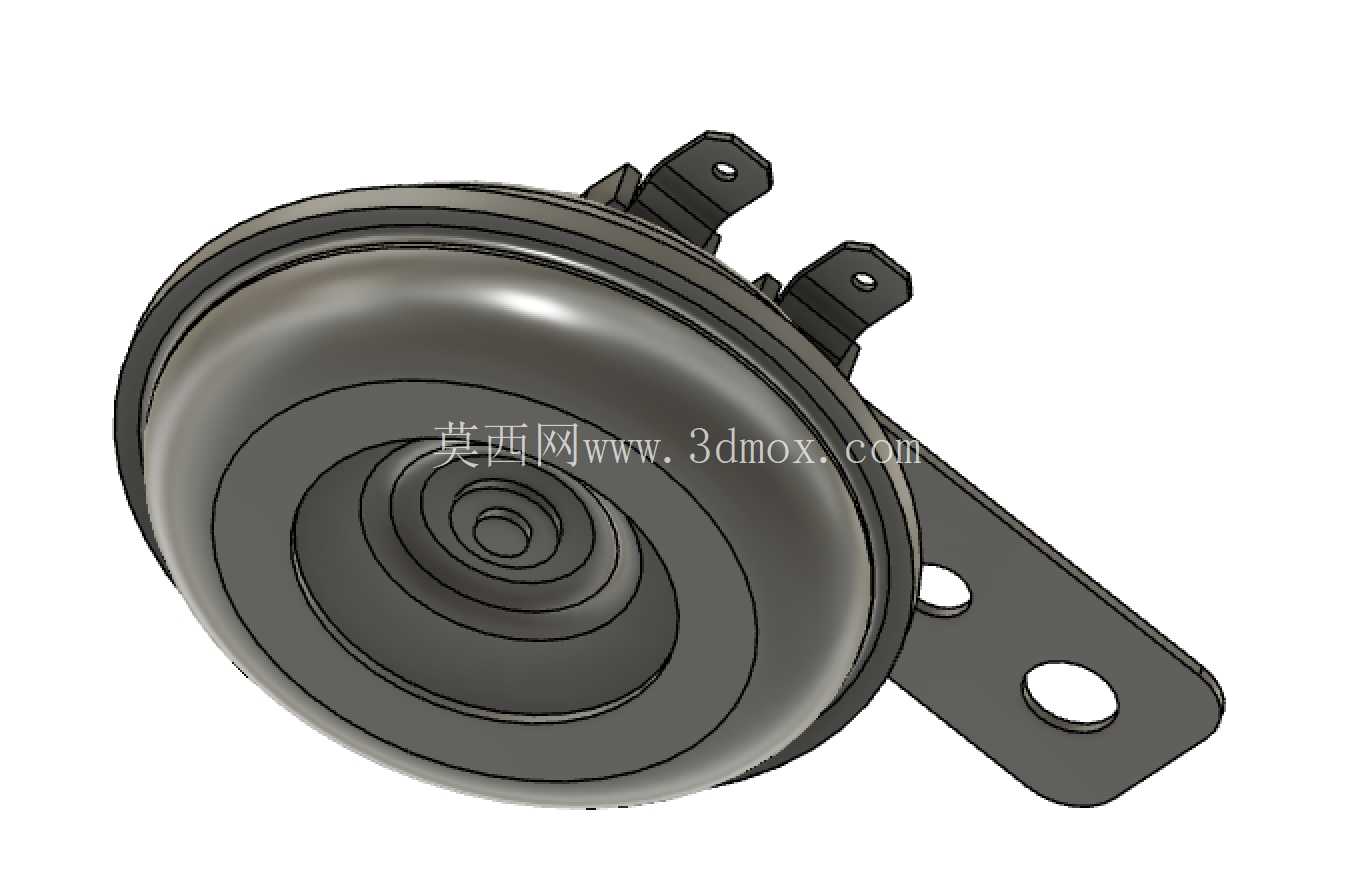

这款12V盆式电喇叭的三维结构设计，核心围绕小功率直流供电场景下的鸣笛警示需求展开，建模过程中优先还原了量产件的实际装配逻辑，没有做多余的艺术化修饰，所有结构特征都对应实际生产中的冲压、铆接工序要求。从实际应用场景来看，这类喇叭主要适配12V供电体系的燃油乘用车、电动两轮车、三轮摩托车以及低速电动四轮车，安装位置多集中在前保险杠内侧、车架前部预留安装位，工作时依靠内部电磁线圈带动膜片高频振动发声，在车辆行驶过程中起到警示周边行人、车辆的作用，属于车辆主动安全范畴的标配零部件。

从功能特性层面拆解，该结构采用经典的盆式共振腔设计，圆形的金属外罩同时承担防护与声腔共振的作用，相比蜗牛喇叭结构更简单、成本更低，防水防尘性能更适配无额外遮挡的车架安装位，发声指向性集中，正前方声压级能够满足机动车运行安全技术条件的相关要求，工作电流控制在小功率区间，不会对车辆12V供电线路造成额外负载压力，长时间按压也不会出现线圈过热烧蚀的问题。建模过程中特意还原了背部的两个接线插片结构，插片的间距、厚度完全参照通用接插件的尺寸标准，能够直接适配市面常见的喇叭线束插头，不需要额外做转接处理，避免选型后出现接插件不匹配的装配问题。

设计思路上，整个结构优先考虑安装通用性与生产工艺性，主体的声腔外壳采用薄钢板冲压成型，边缘做卷边处理，既能够提升壳体的结构刚度，避免振动过程中出现壳体共振产生杂音，也能消除冲压后的锐边，防止装配过程中划伤操作人员。侧面延伸的安装支架采用同材质钢板冲压折弯成型，支架上开设两个圆形安装孔，孔位间距参照多数车型的通用安装预留位设计，安装时既可以通过两个螺栓实现完全固定，也可以根据实际安装面的情况选择单孔固定搭配角度调整，适配不同车型的安装角度需求，保证喇叭发声方向朝向车辆正前方，获得最优的警示传播效果。建模时特意保留了支架与主体连接部位的铆接结构特征，还原了实际生产中支架与喇叭本体的铆接装配关系，没有做简化处理，方便后续做装配干涉检查、生产工艺排布的时候能够直接参考。

外形尺寸与安装边界方面，整个喇叭主体的圆形直径控制在通用盆式喇叭的常规尺寸区间，厚度方向不会突出过多，安装后不会与保险杠内侧的线束、散热管路产生干涉，安装支架的延伸长度经过校核，既能够保证喇叭本体与安装面之间留出足够的散热间隙，避免车辆行驶过程中泥水直接飞溅到膜片部位，也不会因为支架过长导致振动过程中出现支架抖动、产生异响的问题。接线插片的位置设置在喇叭背部的上方区域，接线后线束可以自然向上梳理固定，不会因为线束垂落遮挡发声通道，也能减少雨水顺着线束流到插片部位造成腐蚀的概率。整个结构的所有圆角、折弯角度都参照冲压工艺的最小要求设置，没有出现无法脱模、冲压开裂的锐角结构，所有配合面的公差预留都符合五金冲压件的常规公差等级，不需要额外做高精度加工就能够实现顺利装配，适配大规模量产的工艺要求。
