双路透明绝缘电气接线端子结构

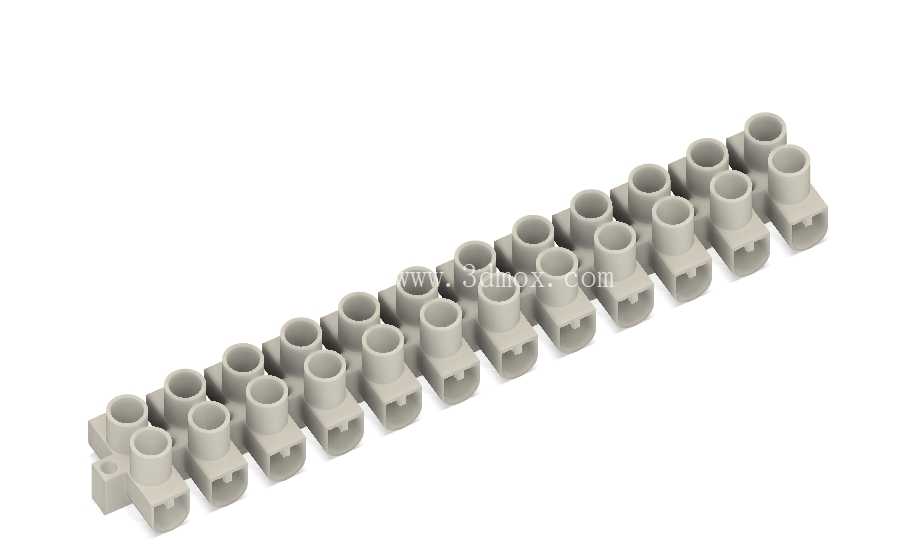

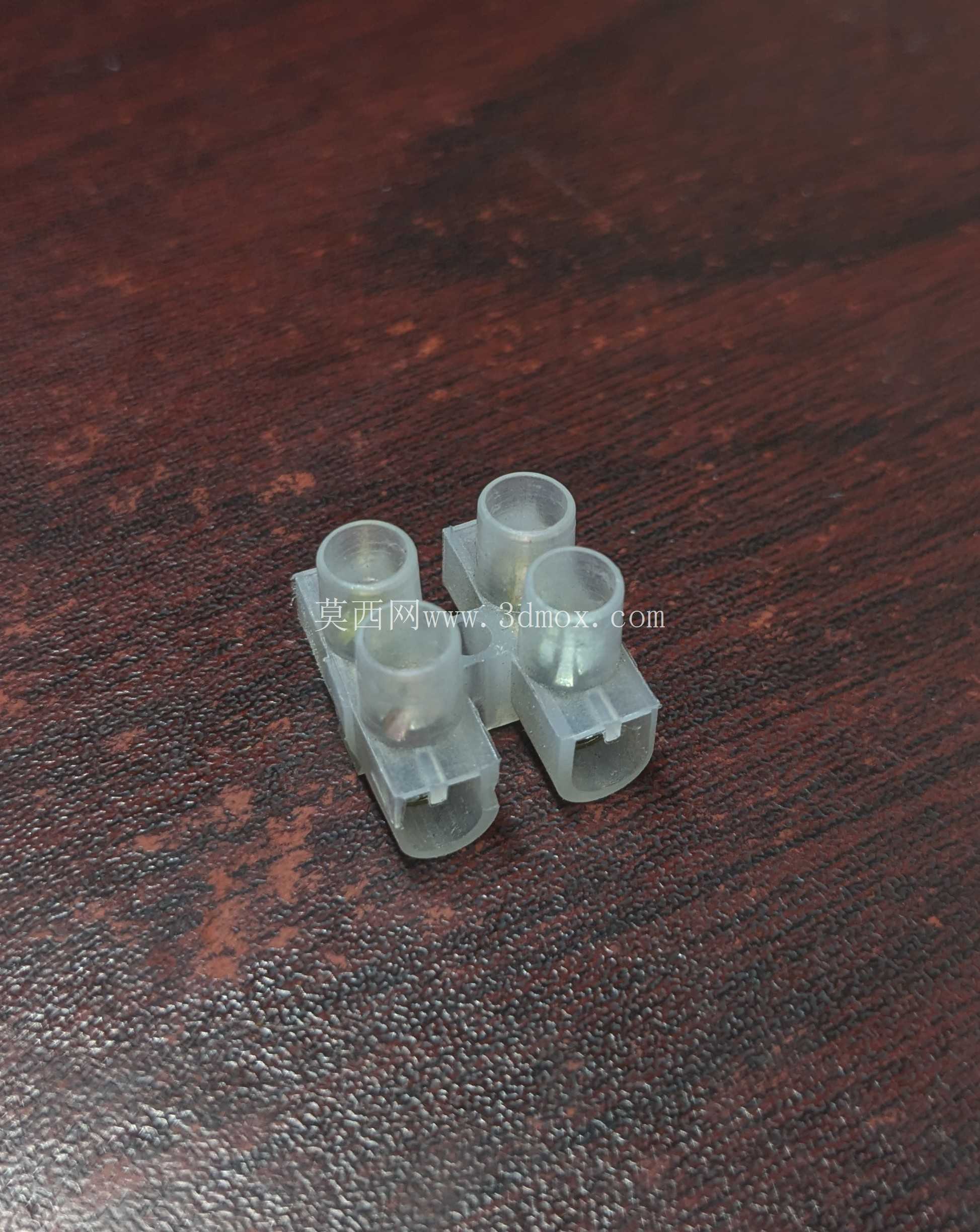

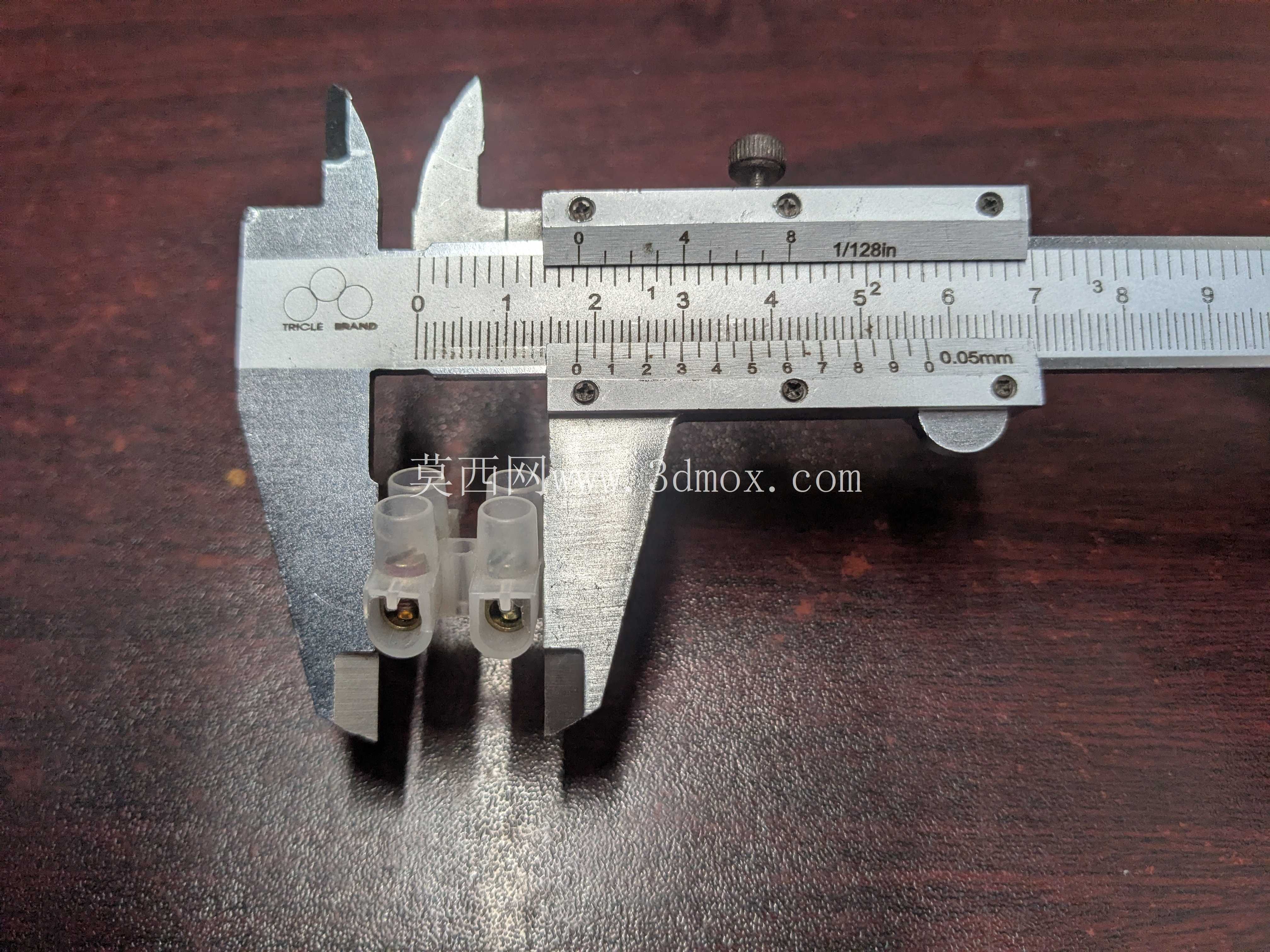

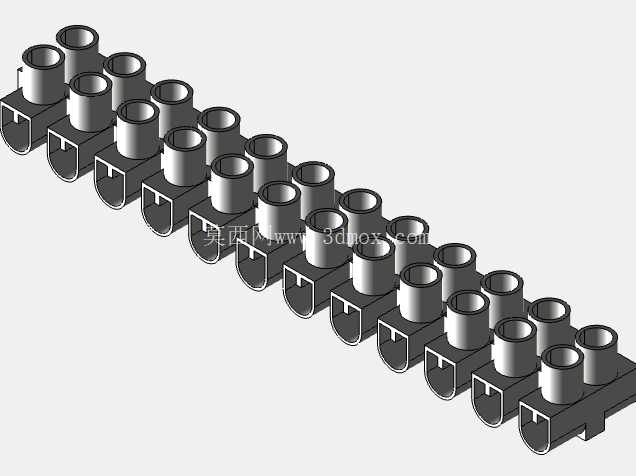

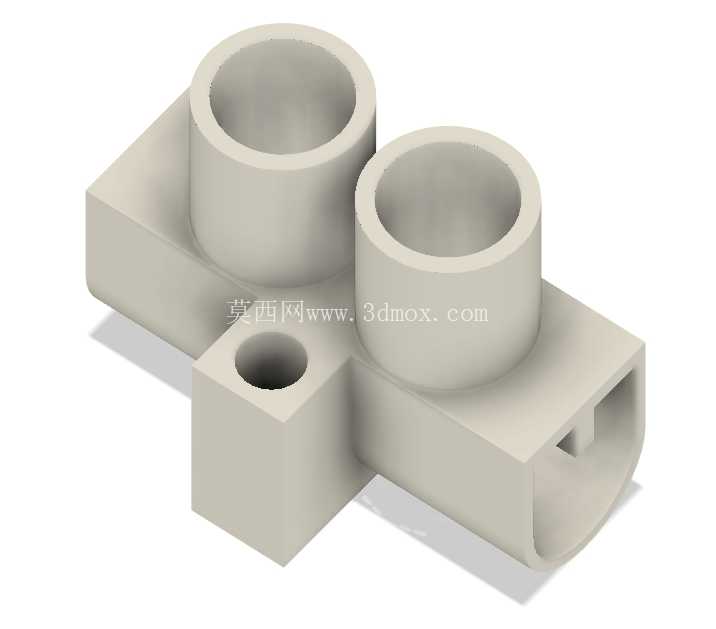

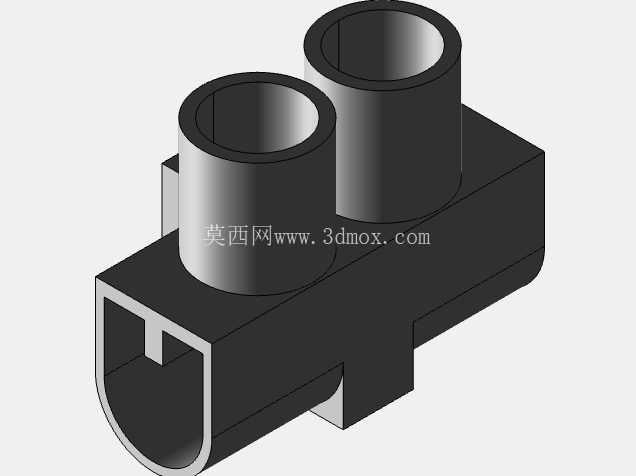

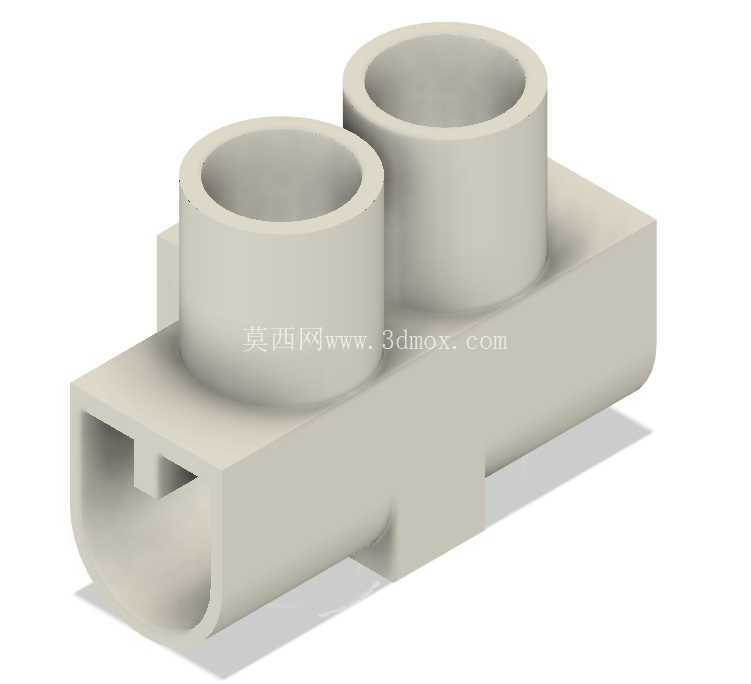

这类双路并排式绝缘接线端子，多应用在低压电气回路的导线接驳场景，常见于汽车线束分支、低压控制柜内部走线、小型家电内部电路连接等需要快速分线、可靠绝缘的工位，相比传统绞接后缠绝缘胶带的接线方式，这类端子能长期保持接驳位置的接触稳定性，避免导线氧化松脱带来的接触电阻过大、局部发热甚至打火的隐患。从结构设计来看，端子采用半透明绝缘壳体搭配内部金属导电夹的组合形式，壳体选用耐温绝缘工程塑料，半透明材质可以直观观察内部导线插入深度，确认线芯完全抵达导电夹咬合位置，避免虚接；壳体上的圆筒形进线口做了导向倒角，导线剥除绝缘层后可以顺畅插入，不需要额外扩口处理，进线口内径适配常规1.5-2.5平方毫米的多股铜芯导线，覆盖多数低压小功率回路的线径需求。两个独立接线位并排连体的结构设计，既可以实现单进双出的分线功能，也能完成两路独立导线的对接，连体基座的抗形变能力比单个独立端子更强，在布线拉扯、设备运行振动的工况下，不会出现端子移位、接线松脱的问题。壳体底部的卡扣结构可以卡入标准35mm电气安装导轨，也可以通过螺丝穿过基座预留的安装孔直接固定在绝缘安装板上，安装边界灵活，不需要额外定制安装支架，适配现有多数电气柜、线束集成模块的安装标准。内部导电夹采用弹性冲压铜片结构，咬合齿做了钝化处理，既能咬入线芯保证接触面积，又不会切断多股铜丝影响导线载流能力，导电夹的夹持力经过调校，导线插入后能提供足够的抱紧力，承受额定范围内的轴向拉扯不会脱出，同时不需要额外压接工具，手工即可完成导线插装，适合现场布线、售后维修等没有专用压接设备的场景。在建模过程中，需要重点把控绝缘壳体的壁厚均匀性，整体壁厚控制在1.2-1.5mm区间，避免注塑成型时出现缩痕、填充不足的缺陷，进线口与内部导电夹安装腔的同轴度公差控制在0.1mm以内，保证导电夹装入后不会偏斜，导线插入时能正对导电夹的咬合开口；两个接线位的中心距按照通用接线端子的标准间距设定，预留足够的操作空间，使用螺丝刀压紧或者插拔导线时不会干涉相邻回路。壳体表面的分型线位置设置在侧面非安装面，避免分型线凸起影响导轨卡装的顺畅度，外边缘全部做R0.5的圆角处理，既可以去除注塑飞边，也能避免安装作业时划伤操作人员手部。这类端子的绝缘耐压等级满足AC500V以下低压回路的使用要求，长期工作温度范围覆盖-20℃到85℃，可以适配多数非高温工况的室内、车载电气环境，相比螺丝锁紧式的接线端子，插装式的结构接线效率提升40%以上，同时没有螺丝松动脱落造成短路的风险，在批量布线的生产线、汽车线束预装环节应用十分广泛。建模时还要注意内部导电夹的回弹行程设计，预留0.3mm的弹性变形余量，保证多次插拔导线后，导电夹依然能保持足够的夹持力，不会出现金属疲劳导致的接触不良；壳体上的防脱卡扣做了15度的导入斜角，卡入导轨时可以顺畅滑入，拆卸时用一字螺丝刀撬动卡扣即可快速取下，不需要大幅度撬动破坏安装结构。
