光学游戏导航芯片封装结构三维建模

本次建模的对象为光学游戏导航芯片的封装实体，这类器件是高性能游戏鼠标的核心传感部件，负责采集接触面的位移变化信号，将物理移动转化为电信号传输给主控单元，直接决定鼠标的追踪精度、响应速度与表面适配能力。从实际应用场景来看，这类芯片多搭载于中高端电竞鼠标、专业绘图输入设备以及部分工业移动轨迹采集终端，在高速移动、微小位移捕捉的工况下，需要封装结构具备足够的结构强度与引脚连接可靠性，避免频繁移动过程中出现引脚脱焊、封装开裂的问题。

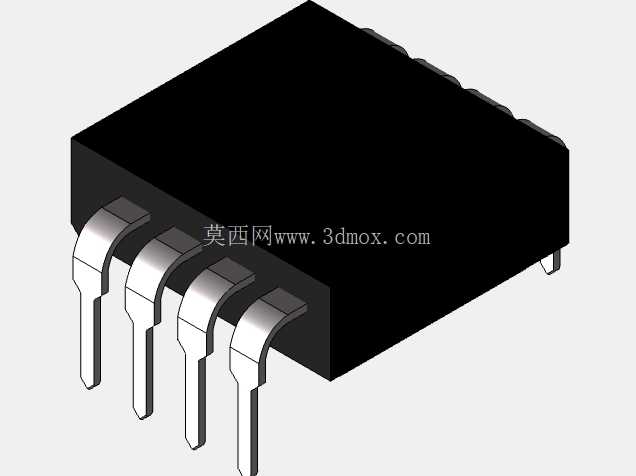

建模过程中首先还原了封装本体的塑封结构，主体采用黑色环氧塑封材质的方块造型，边角做了微小的倒角处理，符合半导体塑封工艺的实际成型特征，避免直角应力集中导致的封装开裂问题。引脚部分采用了TO-252类似的弯脚直插结构，共设置4个信号引脚与1个底部辅助固定引脚，每个引脚的弯折弧度、引脚间距、引脚厚度都严格参照器件手册的安装边界设计，引脚表面做了镀锡层的质感区分，还原实际生产中引脚的可焊性处理特征。

从设计思路上，建模优先保证安装适配性，所有引脚的中心距、引脚伸出长度、塑封本体的长宽高尺寸都严格匹配PCB布局的焊盘位置要求，确保结构设计导入PCB设计流程时，不会出现封装与焊盘错位、引脚干涉的问题。塑封本体的底部预留了与PCB贴合的平整基准面，安装时该平面与PCB表面完全贴合，保证焊接后器件的稳定性，底部的辅助固定引脚在焊接后可以进一步提升器件的抗扭能力，应对鼠标使用过程中频繁的振动、拉扯外力。

在功能特性的还原上，模型区分了塑封本体与金属引脚的不同结构特征，塑封部分的内部腔体预留了传感芯片的安装空间，虽然外观不可见内部结构，但建模时保证了塑封壁厚的均匀性，符合半导体封装的注塑工艺要求，避免壁厚不均导致的塑封成型缺陷。引脚的弯折位置做了圆弧过渡，没有尖锐直角，符合金属引脚冲压成型的工艺特点，同时减少弯折处的应力集中，避免引脚在插件、焊接过程中出现断裂问题。

从安装边界来看，该器件的塑封本体高度控制在标准插件器件的高度范围内，不会与鼠标上盖的内部筋位产生干涉，引脚伸出PCB背面的长度符合波峰焊的工艺要求，不需要额外剪脚即可满足生产工艺标准。模型的外形尺寸公差按照电子器件的通用公差标准设置，所有配合面的尺寸精度满足结构装配的要求，既可以用于鼠标产品的结构设计阶段的装配干涉检查，也可以用于生产工艺环节的焊盘设计、工装夹具设计参考。

实际使用中，这类光学导航芯片的封装结构需要兼顾光学通路的遮挡要求，塑封本体采用不透光的黑色材质，避免环境光线从侧面进入芯片感光区域，干扰位移信号的采集，建模时也还原了塑封材质的不透光特征，底部对应感光区域的位置预留了通光窗口的安装位置，保证光线采集通路的顺畅。引脚的排布顺序严格对应芯片的引脚定义，从左到右依次为电源、信号输出、接地、时钟信号引脚，每个引脚的宽度一致，间距均匀，符合SMT或者波峰焊的生产工艺要求，不会出现连焊、虚焊的工艺隐患。
