适配老式车床的旋转工具铣削装置

老式普通车床长期面临无法高效完成小型零件铣削工序的痛点，车间里遇到需要铣扁位、钻径向孔的小工件，要么反复拆装转移到铣床，要么靠手持打磨凑精度，同轴度、平面度误差经常超差，返工率居高不下。这套旋转工具附件的结构设计，完全围绕加工适配的核心逻辑展开，没有追求花哨的外观，每一处结构都对应现场加工的实际需求。

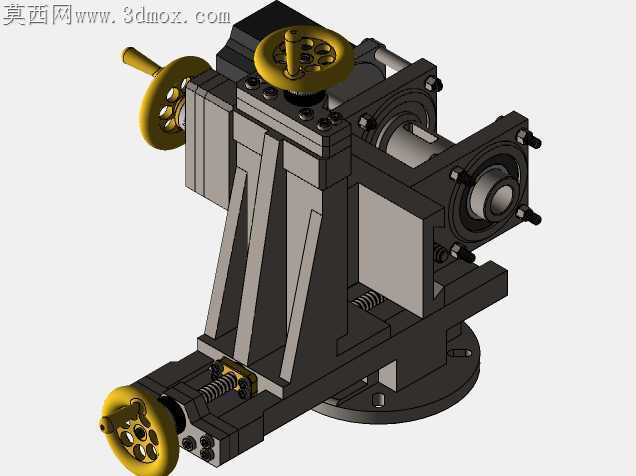

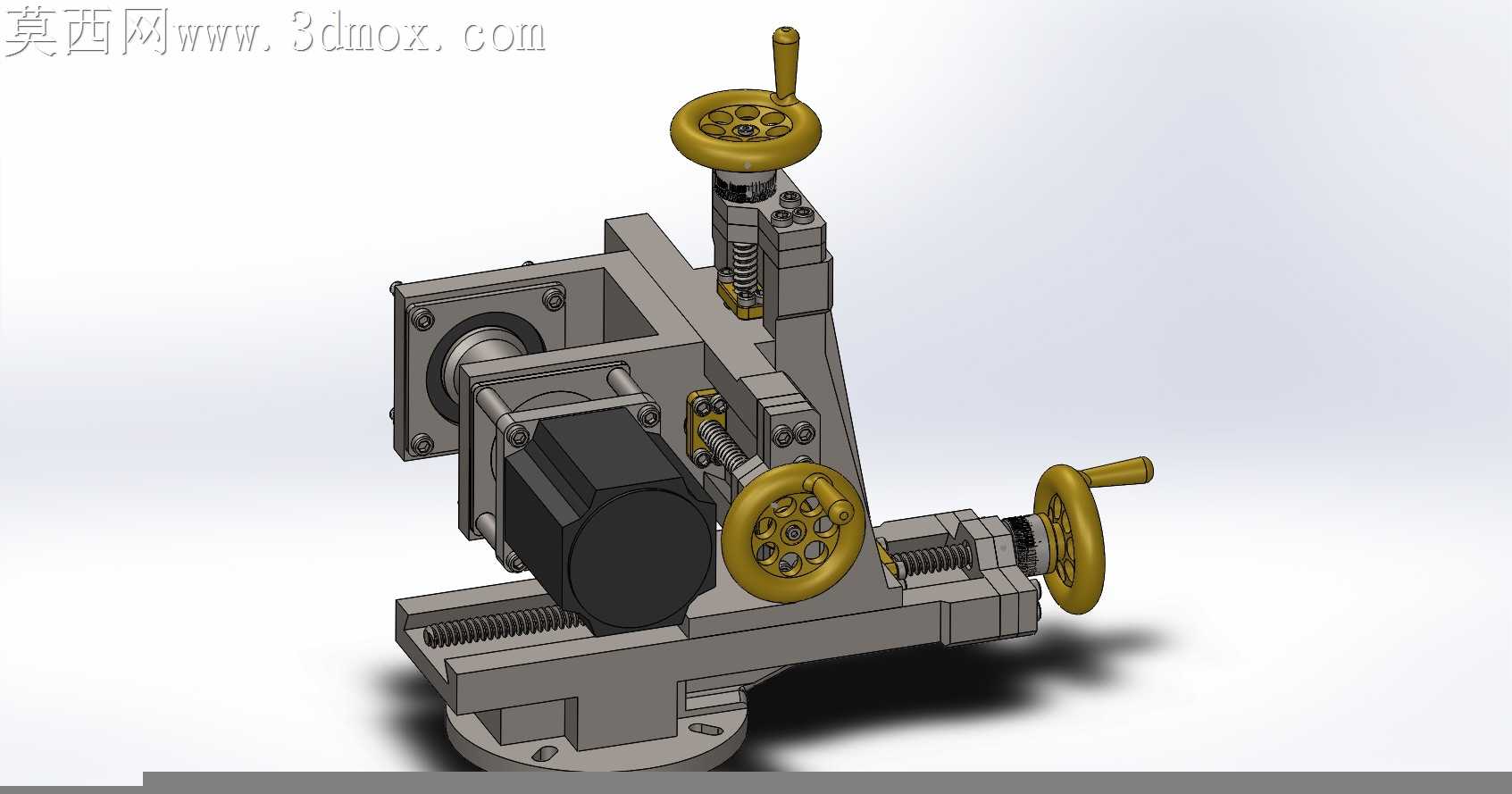

底部安装法兰的定位止口尺寸严格匹配老式车床的中拖板安装槽，不用额外改制连接板，松开原有刀架压紧螺栓就能直接装夹，定位销孔的位置公差控制在0.02mm以内，避免装夹后出现附件整体偏斜，导致铣削面与主轴轴线不垂直的问题。三套手轮进给机构分别对应垂直方向进刀、横向进给、纵向微调，手轮边缘的防滑滚花深度做了0.8mm的加深处理，沾了切削液的手套操作也不会打滑，手轮下方的刻度盘直接做了0.02mm每格的精度标识，不用额外换算进给量，操作工人上手就能用。

传动丝杠选用了梯形螺纹而非滚珠丝杠，不是做不到更高精度，而是考虑到车间加工时铸铁切屑、切削液容易溅到导轨面，梯形螺纹的抗污能力更强，日常维护只需要定期刷机油就能保证顺畅进给，不会像滚珠丝杠那样进了细切屑就出现卡顿、磨损加剧的问题。丝杠两端的支撑座预留了0.03mm的轴向间隙补偿量，长期使用出现磨损后，只要调整端盖的压紧螺母就能消除空程，不用整体更换丝杠组件。

主轴端的锥孔直接采用莫氏4号锥度，和车间现有钻头、铣刀、铰刀的刀柄完全通用，不用额外采购特殊规格的刀具，降低了使用成本。主轴内部的弹簧夹头锁紧机构，扳动侧面的锁紧手柄就能完成刀具装夹，锁紧力足够承受45号钢铣削时的切削扭矩，不会出现打刀、刀具窜动的问题。侧面安装的驱动电机座预留了长条形调节孔，皮带张紧度可以根据加工材质调整，铣削钢材时调紧皮带减少打滑，加工有色金属时适当放松皮带降低运行噪音。

导轨面的刮研余量在结构设计时就做了预留，实际装配时可以通过配刮来降低导轨副的配合间隙，保证进给时没有爬行现象，铣削出来的平面粗糙度能达到Ra1.6，完全满足普通零件的加工要求。整个附件的所有外露棱角都做了R2的倒角处理，避免操作时划伤工人，手轮的转动位置特意避开了卡盘旋转的干涉范围，高速运转时不会出现磕碰风险。

针对车床本身没有冷却管路的问题，附件侧面预留了冷却喷嘴安装位，可以外接小型冷却泵，铣削时直接把切削液冲到切削位置，延长刀具使用寿命。整套装置没有采用复杂的数控组件，完全靠手动进给完成加工，对老旧车间的电路没有额外要求，接电就能用，哪怕是没有数控操作经验的老师傅，也能快速掌握操作方法，把普通车床的加工范围拓展出铣削、钻孔、铰孔的功能，不用额外购置小型铣床，大幅降低了小型机加工车间的设备投入成本。
