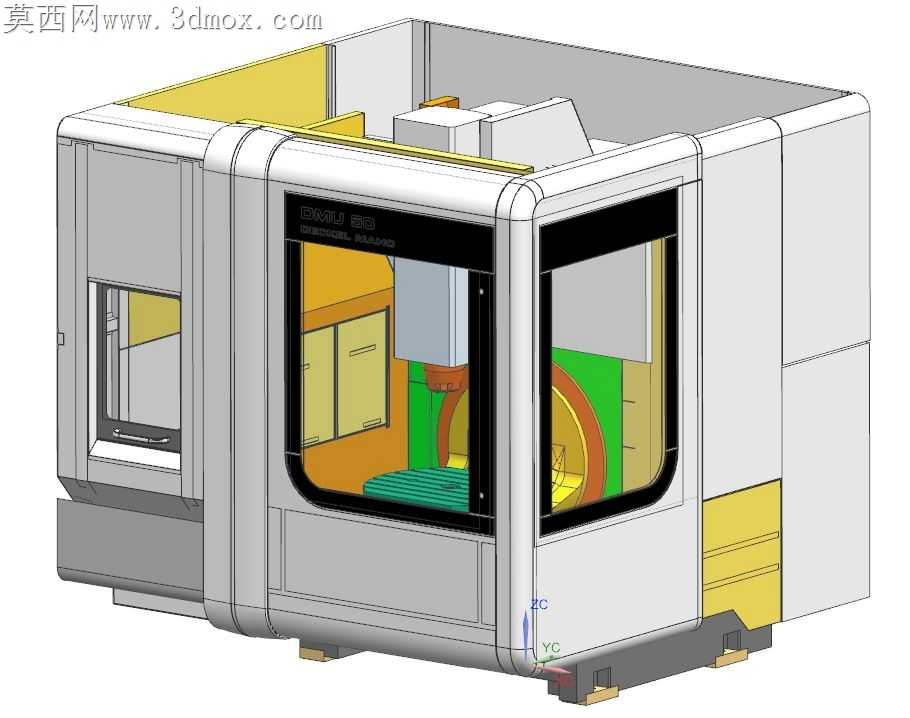

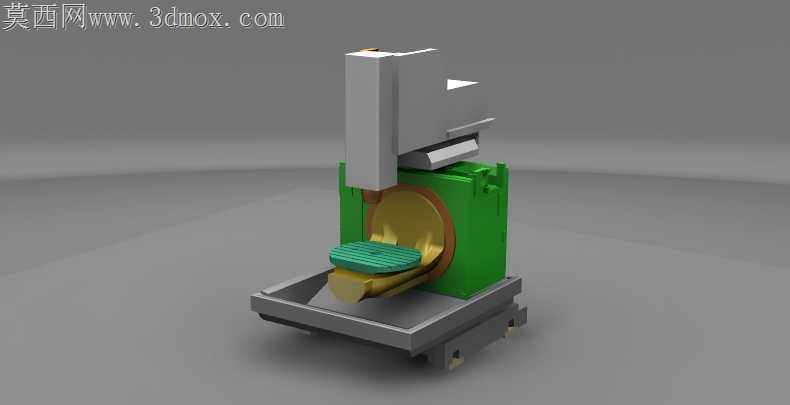

德玛吉DMU50五轴加工中心外防护结构设计

车间里的五轴加工设备常年受切削液飞溅、铁屑冲刷、操作磕碰影响，外防护的设计合理性直接决定设备使用寿命与操作安全性，这套DMU50的外防护结构在加工适配层面做了大量贴合现场工况的细节处理。观察窗边框采用大圆角过渡的钣金折弯结构，没有尖锐的直角焊缝，既避免操作人员上下料时磕碰划伤，也能让切削液顺着圆弧面顺畅回流到机床排屑槽，不会在直角缝隙处积存铁屑与油污，日常清理时只需用高压气枪吹扫就能带走大部分残留，不用反复抠挖边角积垢。正面操作门的滑动轨道隐藏在防护层内侧，没有外露的导轨缝隙，高速加工时崩飞的细碎铁屑不会卡进轨道造成门体推拉卡滞，轨道旁预留的密封胶条卡槽公差控制在0.2mm以内，胶条安装后能完全贴合门体内侧，切削液雾化后的蒸汽不会从缝隙溢出污染车间环境，也能阻隔加工时的高频噪音外传，实测满负荷加工时门体外侧噪音比普通外露轨道防护低8分贝左右。侧方的维护舱门采用内嵌式磁吸锁紧结构，没有突出的外装把手，不会在工件转运时被吊具、料车刮碰变形，舱门与主体防护的贴合面做了阶梯式止口设计，哪怕密封胶条出现轻微老化，飞溅的切削液也会被止口台阶挡住，不会渗到机床外侧的电气接线区域。底部的支撑垫脚位置对应防护做了下沉式让位槽，设备调平拧动垫脚螺栓时不用拆开底部防护板，扳手能直接伸进槽内操作，后期维护调整水平度时能节省一半以上的拆装时间。顶部的防护层做了微倾斜的导流坡面，车间顶部偶尔滴落的冷凝水、清洁时的溅水会顺着坡面流到设备后侧的排水槽，不会积在顶部渗进机床内部的主轴冷却单元。防护内侧对应刀库、主轴区域预留了可拆装的挡屑板安装位，针对不同材质加工产生的铁屑特性，可以更换耐磨钢板或者防静电尼龙挡屑板，不用整体更换外防护就能适配钢件、铝件、复合材料等不同工件的加工需求，大幅降低后期的防护改造成本。所有钣金拼接处的焊缝都设计在防护内侧，外侧看不到凸起的焊疤，打磨后做喷塑处理的表面光滑平整，油污附着后很容易擦拭干净，长期使用也不会出现焊缝处锈迹渗到外表面的问题。操作面板的安装区域做了内凹的让位空间，面板安装后不会突出防护外表面，转运设备或者周边移动料车时不会直接碰撞面板，减少操作面板的磕碰损坏概率。
